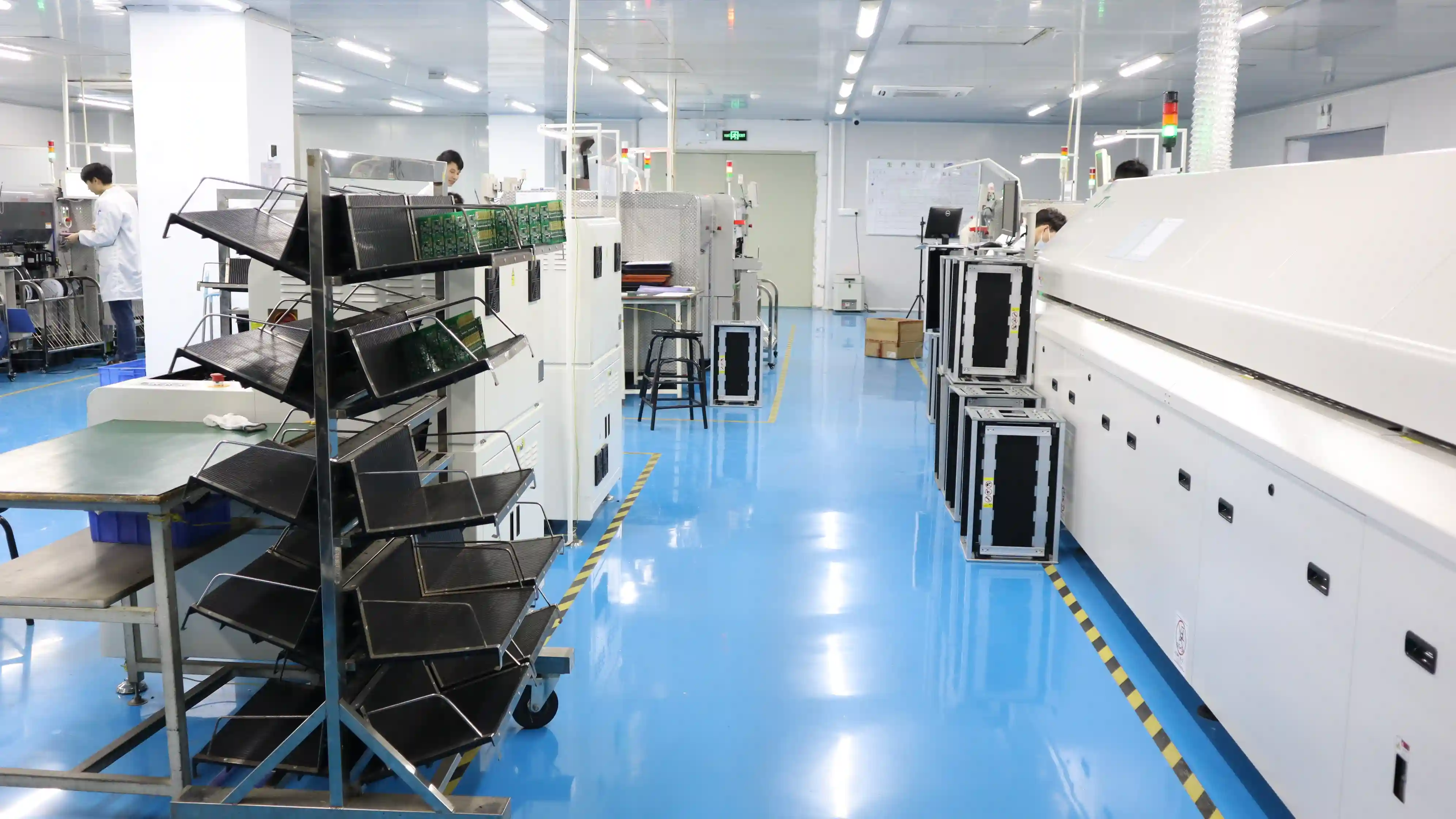

Ensamblaje PCB Mixto SMT/THT

El ensamblaje PCB de tecnología mixta es el montaje de una PCBA que combina componentes SMT y THT en la misma placa, con una secuencia controlada entre plantilla, colocación automática, refusión, inserción, soldadura selectiva, inspección y prueba. SMT es una tecnología de montaje superficial usada para componentes compactos, paso fino y alta densidad. THT es una tecnología de agujero pasante usada para conectores, relés, transformadores, terminales y piezas que necesitan fuerza mecánica o corriente más alta. Esta página está escrita para compradores técnicos que evalúan proveedores durante una RFQ de PCBA mixta. La pregunta real no es si una fábrica tiene una línea SMT y una estación THT; la pregunta es quién responde si el conector THT queda junto a pasivos 0402, si el utillaje tapa un punto de prueba, si el BGA necesita rayos X antes de soldar terminales o si la prueba funcional falla después de integrar cables y carcasa. En WellPCB España tratamos la tecnología mixta como un flujo de proceso completo, no como dos servicios pegados al final. Revisamos Gerbers u ODB++, BOM, centroides, dibujo de ensamblaje, requisitos IPC-A-610, plan de prueba, firmware, conectores, componentes MSL y cualquier material consignado antes de reservar línea. Ese trabajo evita que una placa pase por SMT correctamente y falle después por sombra térmica, mojado THT insuficiente, contaminación de flux o una prueba funcional definida demasiado tarde. La diferencia frente a nuestra página de ensamblaje SMT es el límite mecánico y térmico de los componentes THT. La diferencia frente a soldadura selectiva es el alcance: aquí coordinamos la PCBA completa desde BOM y DFM hasta inspección, abastecimiento y FCT. La diferencia frente a bajo volumen es la arquitectura de la placa; una PCBA de tecnología mixta puede ser prototipo, piloto o producción recurrente, pero siempre exige una secuencia clara entre SMT, THT y prueba. El servicio cubre montaje SMT una o dos caras, THT manual o controlado, soldadura selectiva cuando la placa ya lleva SMT sensible, soldadura por ola si el diseño lo permite, AOI, SPI, rayos X para BGA/QFN, ICT, flying probe, programación y FCT bajo procedimiento del cliente. También puede incluir PCB, abastecimiento de componentes, revisión AVL, material consignado, cables internos, etiquetas, embalaje ESD y transferencia hacia box build cuando la placa debe entrar en un equipo completo. Queda fuera de alcance prometer que una PCBA mixta corregirá una mala arquitectura de diseño. Si un conector THT está demasiado cerca de un componente bajo, si el panel se arquea, si el solder mask dam es insuficiente, si la BOM no define sustitutos o si la prueba funcional no tiene límites aprobado/fallido, pedimos corregir antes del lote. Para productos sencillos con SMT puro, recomendamos no añadir THT por costumbre. Para placas THT simples y de alto volumen, una ruta de ola puede ser más rentable que soldadura selectiva. Un patrón real de nuestro banco de casos empezó con un cliente industrial de África que compraba arneses de forma recurrente y obtenía PCBAs y componentes electrónicos por separado para maquinaria industrial. Los proveedores separados creaban cadenas fragmentadas, posibles desajustes de ensamblaje y logística compleja para integración. Durante seguimientos de arneses, conectamos al cliente con el equipo PCBA para cotizar ICs específicos y fabricación de placas. Los números concretos fueron: IC STM32-family MCU sourcing, PCB/PCBA manufacturing integration, Multi-category supply consolidation. La lección para PCBA mixta es clara: cuando conectores, placa, componentes y prueba cruzan proveedores, también cruza el riesgo. La decisión entre soldadura selectiva, ola y manual debe tomarse antes de montar el primer lote. Una placa con SMT por ambas caras, BGA ya refusionado y 12 conectores THT dispersos suele justificar soldadura selectiva porque el calor y el flux se localizan. Una placa de potencia con muchos pines THT en una sola zona puede funcionar mejor con ola y fixture. Un prototipo de 5-10 unidades puede aceptar soldadura manual si el objetivo es aprendizaje, pero una serie de 200-1.000 unidades necesita parámetros repetibles y FAI. En RFQ recomendamos separar cinco costes: NRE y stencil, componentes, montaje SMT, etapa THT y prueba. Mezclar todo en una línea impide ver dónde está el riesgo. Si el coste sube por un conector THT de masa térmica alta, por rayos X de BGA o por FCT con fixture dedicado, el comprador debe verlo antes de comparar proveedores. En una PCBA mixta, el precio bajo sin desglose suele trasladar el problema al primer lote. Hommer Zhao resume el criterio así: "Una PCBA mixta no falla por usar SMT y THT juntos; falla cuando nadie define la secuencia. Primero cerramos stencil, reflow y juntas ocultas. Después validamos inserción, soldadura THT, limpieza y prueba funcional. Saltarse ese orden convierte el retrabajo en el verdadero proceso".
