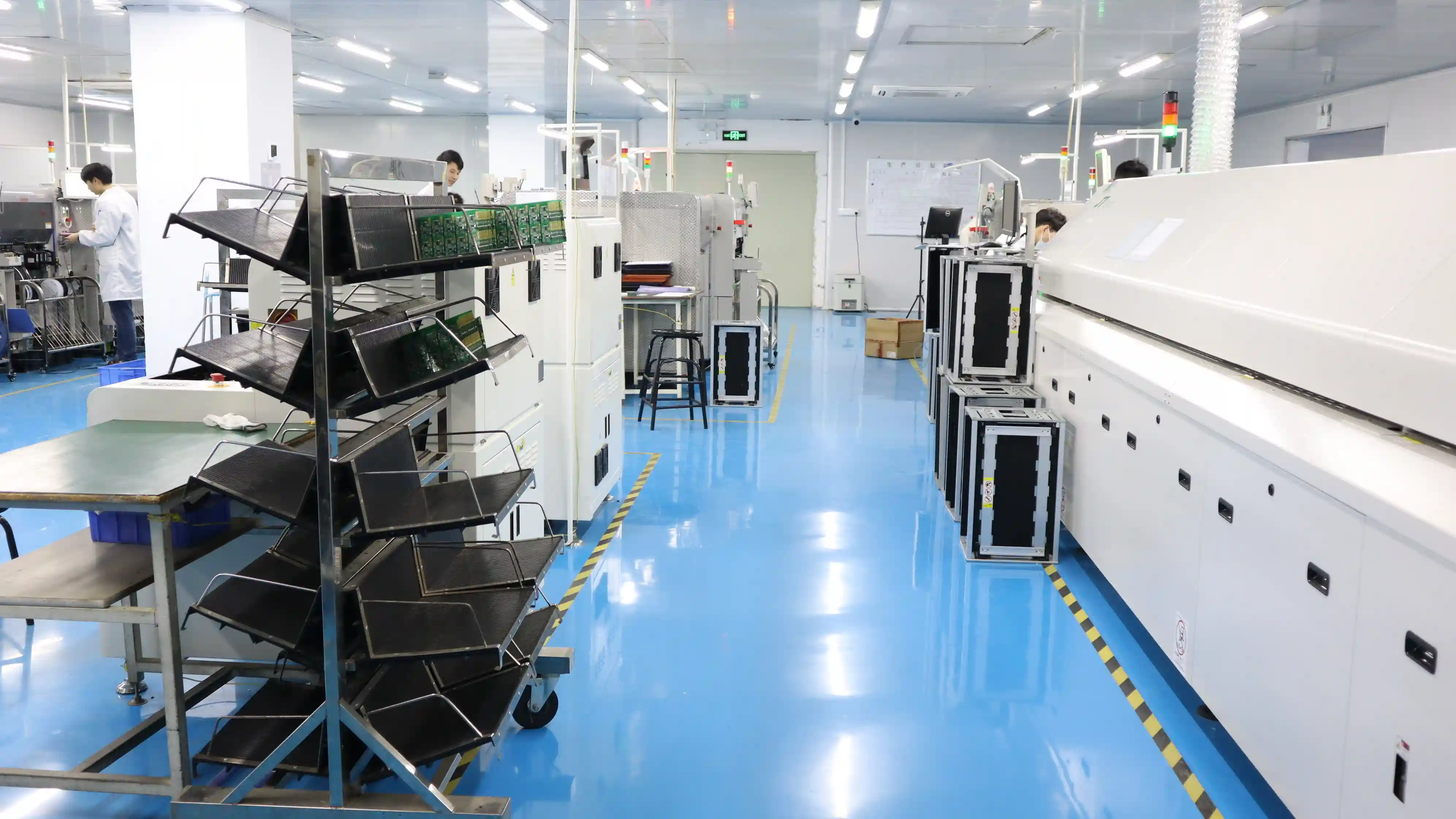

Por Qué la Soldadura Selectiva Se Ha Vuelto Clave en PCBA Mixta
Cuando una placa combina SMT por ambas caras, conectores THT, transformadores, terminales de potencia o componentes que no conviene exponer a una ola completa, la soldadura selectiva deja de ser una opción "premium" y pasa a ser una decisión de control de proceso. La soldadura selectiva y la wave soldering responden a problemas distintos [1][2]. La primera busca aplicar flux, precalentamiento y soldadura solo en las uniones THT que lo necesitan; la segunda moja en bloque zonas más amplias de la placa. Si el producto es una PCBA mixta moderna, esa diferencia cambia yield, retrabajo y riesgo de daño térmico.
En WellPCB, este debate aparece mucho en placas industriales, fuentes, controles de potencia, electrónica médica y equipos donde el lado SMT ya está cargado antes de insertar THT. En ese contexto, decidir mal el proceso puede convertir una orden estable en una secuencia de parches: pallets complejos, sombras térmicas, puentes en conectores, insuficiente llenado del barril o demasiada dependencia de soldadura manual.
"En una placa mixta, la pregunta no es si la máquina de soldadura selectiva es sofisticada. La pregunta correcta es si evita 3 cosas medibles: puentes repetitivos, daño a SMT cercano y retrabajo manual por encima del 5 % del lote." — Hommer Zhao, Fundador & Experto Técnico
Esta guía está pensada para compradores e ingenieros que necesitan decidir cuándo la soldadura selectiva compensa frente a ola, mano o rediseño. Si ya trabaja con montaje PCBA, ensamblaje through-hole o ensamblaje SMT, conviene tratar el proceso THT como una parte central del plan de calidad y no como la etapa final "que ya resolverá producción".
Qué Es Realmente la Soldadura Selectiva y Qué No Debe Esperar de Ella
La soldadura selectiva automatiza la unión de componentes through-hole en áreas definidas de la placa, normalmente mediante un mini-wave o boquilla que moja puntos concretos tras una aplicación controlada de flux y un precalentamiento localizado [1][3]. No sustituye toda la estrategia de ensamblaje, ni corrige por sí sola un layout pobre, un pad mal dimensionado o pines demasiado juntos sin escape de solder mask.
Su principal ventaja aparece cuando el diseño ya incluye SMT sensible, componentes bajos cerca de conectores THT, disipadores, sockets o zonas donde una ola masiva elevaría el riesgo de puentes o de estrés térmico [4]. Por eso no conviene venderla como "mejor en todo", sino como un proceso específico para placas con geometría y secuencia de ensamblaje que la justifican.
En la práctica, soldadura selectiva suele encajar cuando necesita:
- mantener intacta una cara SMT previamente soldada;
- controlar uniones THT dispersas o de geometría irregular;
- reducir uso de pallets complejos de ola;
- repetir parámetros de flux, temperatura y tiempo de contacto con más consistencia;
- bajar la dependencia de operarios expertos en soldadura manual.
Lo que no debe esperar es que solucione un producto mal preparado para ensamblaje. Si los pines están demasiado cerca, si el conector invade keep-outs térmicos o si el plan de apoyo mecánico es deficiente, la máquina solo hará el problema más repetible.
Cuándo Conviene Frente a Ola, Manual o Rework
La comparación correcta no es "selectiva contra todo lo demás", sino qué proceso deja menos riesgo total según el producto. La tabla siguiente resume el marco de decisión:
| Escenario | Soldadura selectiva | Ola | Manual | Lectura correcta |
|---|---|---|---|---|
| PCBA mixta con SMT en cara inferior | muy adecuada | arriesgada | posible pero lenta | selectiva suele ser la mejor base |
| Placa THT simple y volumen alto | a veces innecesaria | muy competitiva | no ideal | ola sigue siendo fuerte |
| Prototipos de 1 a 10 unidades | depende del setup | rara vez compensa | útil | manual puede ganar por rapidez |
| Conectores altos y dispersos | muy adecuada | menos precisa | variable | selectiva reduce puentes |
| Productos médicos o industriales con trazabilidad | adecuada | posible con más utillaje | débil en repetibilidad | selectiva mejora control |
| Lotes con retrabajo recurrente tras ola | muy adecuada | señal de límite del proceso | parche | selectiva suele justificar el cambio |
Si la placa es THT pura y el volumen es alto, la ola sigue siendo eficiente. Pero si el producto mezcla THT puntual con SMT denso, la decisión cambia rápido. Ahí la variable crítica no es solo coste por hora de máquina, sino cuánto retrabajo genera cada método y cuánta variación introduce en un lote de 100, 500 o 2.000 unidades.
"He visto proyectos elegir ola por costumbre y terminar con dos operarios corrigiendo puentes durante 6 horas por turno. Cuando eso ocurre, la discusión de coste ya terminó: el proceso estaba mal elegido desde el principio." — Hommer Zhao, Fundador & Experto Técnico
Si su programa además exige fast-turn PCBA o criterios formales de IPC-A-610, conviene evaluar soldadura selectiva no como lujo, sino como mecanismo para estabilizar yield y reducir escapes.
Variables de Proceso Que Deciden el Yield
Una línea de soldadura selectiva estable se apoya en cuatro bloques: flux, precalentamiento, geometría de boquilla y tiempo de contacto. Eso parece básico, pero es donde se ganan o pierden los puntos de yield.
| Variable | Qué debe controlarse | Síntoma si falla | Efecto típico |
|---|---|---|---|
| Aplicación de flux | cobertura homogénea y localizada | no mojado, residuos o salpicado | juntas frías o limpieza extra |
| Preheat | activación suficiente sin sobrecalentar SMT | humectación pobre o daño térmico | llenado irregular del barril |
| Boquilla y trayecto | diámetro, altura y velocidad consistentes | puentes, sombra o soldadura incompleta | defectos repetitivos por geometría |
| Tiempo de contacto | ventana estable por unión | exceso de solder o falta de llenado | variación entre placas |
| Soporte de PCB | rigidez y planitud durante el proceso | desalineación o contacto irregular | defectos intermitentes difíciles de explicar |
| Limpieza y mantenimiento | dross, residuos y calibración | deriva gradual del proceso | yield cae sin causa aparente |
Un comprador serio debería pedir algo más que "tenemos máquina selectiva". Lo razonable es pedir evidencia de:
La lógica está alineada con el enfoque de control industrial promovido por organismos como IPC) y con la disciplina de mejora de proceso que también impulsa NIST MEP en manufactura avanzada [5][6]. La máquina importa, pero el sistema de control importa más.
Riesgos de Diseño Que Deben Revisarse Antes de Aprobar el Proceso
La mejor soldadura selectiva empieza en DFM, no en producción. Antes de liberar el lote, revise:
- distancia entre pines y componentes SMT cercanos;
- diámetro del taladro frente al terminal real;
- protrusión del pin por la cara de soldadura;
- keep-out para boquilla y acceso real;
- masa térmica de conectores, transformadores o terminales;
- necesidad de pallets, soportes o tooling dedicado.
Si el terminal sobresale demasiado poco, el llenado del barril puede quedar corto. Si sobresale demasiado, aumenta el riesgo de puentes y de menisco inestable. Si el componente cercano roba calor o impide el acceso de la boquilla, el defecto aparecerá siempre en la misma zona del layout. Ninguna de esas causas se arregla con "subir temperatura" sin más.
En placas que también requieren panelización PCB, la orientación y los rails laterales pueden influir mucho. Un panel pensado solo para pick-and-place puede no ser el panel óptimo para selective soldering si no deja apoyo mecánico o margen de acceso suficientes.
"La soldadura selectiva castiga los errores de layout invisibles en CAD. Un keep-out mal definido de 1 o 2 mm puede parecer menor en pantalla, pero en producción decide si la boquilla entra limpia o si el operador termina soldando a mano." — Hommer Zhao, Fundador & Experto Técnico
Soldadura Selectiva Frente a Soldadura Manual: Dónde Está el Punto de Cambio
La soldadura manual no es un enemigo; sigue siendo útil para prototipos, rework y volúmenes muy bajos. El problema aparece cuando una planta la usa como proceso principal para un producto que ya debería estar industrializado.
| Criterio | Selectiva | Manual |
|---|---|---|
| Repetibilidad | alta si el programa está estable | depende mucho del operario |
| Trazabilidad | alta | limitada sin disciplina extra |
| Volumen medio | buena | se vuelve costosa |
| Riesgo térmico localizado | controlable | más variable |
| Formación y fatiga | menor dependencia individual | alta dependencia |
| Escalabilidad | buena | débil |
En términos prácticos, si el lote ya supera decenas o cientos de placas y el producto repite los mismos THT críticos, la manual empieza a perder terreno. La razón no es solo coste laboral. También es variación. Dos operarios buenos pueden producir resultados distintos si cambian ángulo, tiempo y aporte térmico. La soldadura selectiva no elimina toda variación, pero la reduce a una ventana más gobernable.
Qué Plan de Inspección Debe Acompañar a la Soldadura Selectiva
Un error frecuente es pensar que, como la máquina es precisa, la inspección puede relajarse. Es al revés: cuanto más controlado es el proceso, más fácil es definir qué debe verificarse y por qué.
Para una PCBA mixta, el plan razonable suele combinar:
- inspección visual según criterios IPC-A-610;
- AOI donde el equipo y la geometría lo permitan;
- verificación de llenado del barril y fillet en uniones críticas;
- test eléctrico o funcional cuando la unión afecta potencia, señal o seguridad;
- muestreo reforzado en primera producción, cambio de boquilla o cambio de programa.
Si el producto incorpora BGA, QFN ocultos o potencia elevada, complemente esta fase con el mismo rigor que usaría en BGA assembly o en inspección por rayos X. Soldadura selectiva resuelve el THT, pero el riesgo total del producto sigue siendo sistémico.
Qué Pedir al Proveedor Antes de Aprobar un RFQ
Antes de aceptar una cotización que menciona selective soldering, pida respuestas concretas:
Si el proveedor responde solo con la marca de la máquina, la evaluación está incompleta. Un proceso serio debe traducir capacidad en control visible: tiempos, tooling, riesgos y criterios de aceptación.
FAQ
¿Cuándo conviene usar soldadura selectiva en lugar de ola?
Conviene sobre todo en PCBA mixta con SMT ya montado, conectores THT dispersos o componentes sensibles al calor. Si la ola obligaría a usar pallets complejos o genera retrabajo repetitivo superior al 3-5 % del lote, selective soldering suele tener más sentido [1][2].
¿La soldadura selectiva sustituye toda la soldadura manual?
No. La manual sigue siendo útil en prototipos de 1 a 10 unidades, reparaciones y excepciones concretas. Pero en volúmenes repetitivos de 50, 100 o más placas, confiar demasiado en soldadura manual suele empeorar repetibilidad y trazabilidad.
¿Qué defectos intenta reducir principalmente?
Los más habituales son puentes en conectores, insuficiente llenado del barril, no mojado, exceso de solder y daño térmico a SMT cercano. Cuando el proceso está bien ajustado, también reduce el retrabajo tardío y la variación entre operadores.
¿Qué información de diseño necesita el proveedor para evaluar el proceso?
Como mínimo, Gerbers, taladros, lista de componentes THT, alturas, cara de inserción, panelización y criterios IPC. Si hay terminales de potencia o conectores especiales, conviene añadir fotos, datasheets y notas sobre protrusión o masa térmica.
¿La soldadura selectiva siempre encarece la PCBA?
No siempre. Puede subir el coste directo frente a ola en una placa simple, pero bajar el coste total cuando evita pallets caros, retrabajo manual, scrap o retrasos. En muchos programas, el coste correcto es coste total por placa aceptada, no solo coste por hora de máquina.
¿Qué inspección debe acompañarla?
Como base, inspección visual según IPC-A-610, revisión del llenado del barril y test eléctrico o funcional cuando la unión es crítica. En primera serie o después de cambios de programa, conviene reforzar muestreo y documentar parámetros de proceso [5].
Conclusión: La Soldadura Selectiva Tiene Sentido Cuando Reduce Variación Real
La soldadura selectiva no es automáticamente mejor que ola o manual. Tiene sentido cuando la placa, la secuencia SMT/THT y el volumen hacen que controlar solo ciertas uniones sea más seguro y más repetible que mojar toda la PCB o depender de operarios.
En PCBA mixta, la decisión correcta suele verse en cuatro indicadores: menos puentes, menos retrabajo, menos riesgo térmico y más consistencia entre lotes. Si quiere revisar si su producto encaja mejor con through-hole assembly, montaje PCBA o una solución mixta con selective soldering, nuestro equipo puede ayudarle desde la página de contacto.
[1]: Selective soldering aplica soldadura de forma localizada sobre uniones THT específicas. [2]: Wave soldering sigue siendo eficiente en placas THT más uniformes, pero no siempre encaja con PCBA mixta moderna. [3]: Through-hole technology requiere controlar inserción, protrusión y llenado del barril para una unión estable. [4]: Surface-mount technology introduce restricciones térmicas y geométricas que cambian la decisión de soldadura THT. [5]: IPC sirve como referencia técnica para criterios de aceptabilidad e inspección en ensamblaje electrónico. [6]: NIST MEP promueve disciplina de control de proceso y mejora continua en manufactura.
