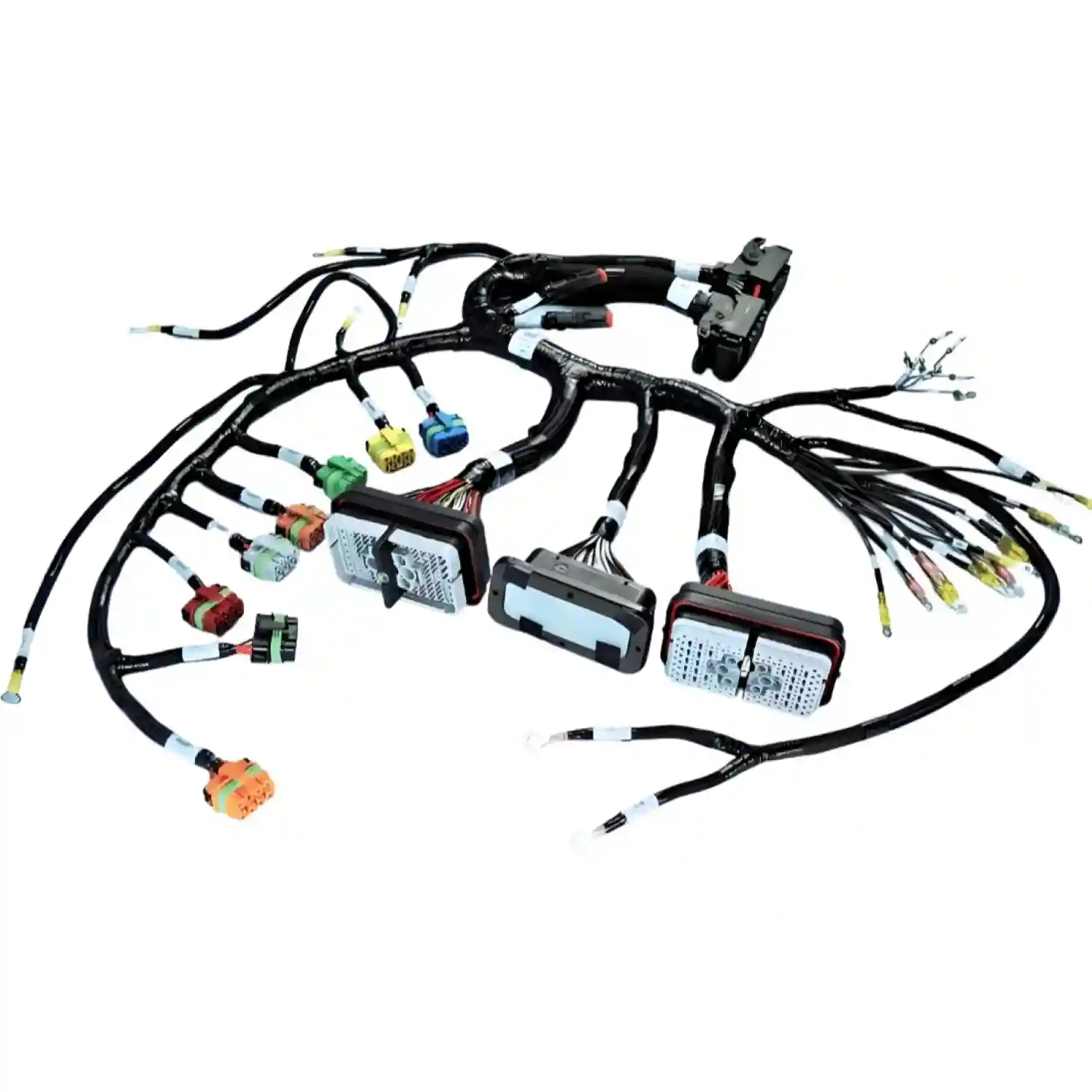

Arneses automotrices fabricados según su plano
Fabricamos arneses para interior, motor, chasis y conexiones de alta tensión para vehículos eléctricos e híbridos. Antes de cotizar, revisamos el plano, las condiciones de uso y los criterios de aceptación del cliente. La selección de cables, conectores, protecciones y pruebas se confirma para cada diseño.
Para proyectos que lo requieran, el alcance incluye documentación PPAP según el nivel acordado con el cliente. Los requisitos específicos del fabricante del vehículo, la trazabilidad y la validación se acuerdan antes de liberar la producción.
Especificaciones Técnicas
Sistema de calidadIATF 16949; titular y certificado detallados en esta página
CablesFLRY, FLY, FLRYW, GPT o GXL según plano
TemperaturaSegún material, ubicación y requisitos del plano
Resistencia a fluidosMateriales y criterios por confirmar según aplicación
ConectoresTE, Molex, Yazaki o Sumitomo según especificación
SelladoGrado de protección y validación acordados según plano
Alta tensiónTensión, aislamiento y conectores sujetos a revisión del diseño
PruebasPlan de pruebas y límites de aceptación acordados con el cliente
Características Clave
Documentación PPAP según el nivel acordado con el cliente
Controles de proceso definidos para el proyecto
Trazabilidad por lote; identificación adicional según requisitos
Selección de cables automotrices según plano
Sellado y protección mecánica según condiciones de uso
Arneses de alta tensión sujetos a revisión técnica
Aplicaciones
Cableado de motorInterior y tableroSistemas ADASBaterías y BMS de vehículos eléctricosIluminaciónSistemas de confort
Sistema de calidad para arneses
El titular del certificado IATF 16949 para la fabricación de arneses es Hebei Cloom Electronic Technology Co., Ltd. (河北阔沐科技). Emitido por NQA: certificado NQA T198433 / IATF 0611191, USI PFK4FY, emitido el 9 de agosto de 2026 y válido hasta el 8 de agosto de 2029. Su alcance es la producción de arneses de cable en Shijiazhuang, distrito de Luquan, Hebei, China. La certificación corresponde al sistema de gestión de calidad del titular; los requisitos de cada arnés se confirman según el plano y el plan de validación acordado con el cliente.
Contamos con personal de calidad certificado IPC/WHMA-A-620 CIS (cert. A620DS-26031361529, vigente hasta 03/2028). Esta acreditación corresponde a un integrante del personal de calidad; no es una certificación de la fábrica ni del producto.
Datos verificables del sistema de calidad (consultado el 9 de noviembre de 2026)
| Dato | Valor | Fuente |
|---|---|---|
| Titular | Hebei Cloom Electronic Technology Co., Ltd. (河北阔沐科技) | Certificado original en archivo |
| Certificación y emisor | IATF 16949 · NQA · NQA T198433 / IATF 0611191 | Certificado original en archivo |
| Identificador de planta | IATF USI PFK4FY | Certificado original en archivo; clave de consulta en la base de datos IATF por USI |
| Emisión y vigencia | 2026-08-09 al 2029-08-08 | Certificado original en archivo |
| Alcance | Producción de arneses de cable (production of wire harnesses) | Certificado original en archivo |
| Planta | Shijiazhuang, distrito de Luquan, Hebei, China | Certificado original en archivo |
| Acreditación del personal de calidad | IPC/WHMA-A-620E CIS (Certified IPC Specialist) · A620DS-26031361529 · vigente hasta 03/2028 | Certificado original del integrante del personal en archivo |
Del plano a la fabricación, las pruebas y la entrega
- Revisión técnica: confirmamos conexiones, longitudes, calibres, conectores, condiciones de uso y criterios de aceptación según plano.
- Prototipo y preparación: acordamos las muestras necesarias y revisamos el recorrido del arnés, las fijaciones y la documentación antes de liberar la producción.
- Fabricación: corte y pelado de cables, crimpado de terminales, inserción en conectores, protección y etiquetado conforme a la documentación aprobada.
- Inspección y pruebas: definimos continuidad, correspondencia de pines e inspección visual; las pruebas de retención, aislamiento o rigidez dieléctrica se incluyen cuando el proyecto las requiere, con límites acordados.
- Liberación y entrega: revisamos los registros de prueba y la identificación del lote; acordamos empaque, destino y condiciones de envío. La documentación PPAP se entrega según el nivel acordado con el cliente.
Comparativa de entorno automotriz
| Zona | Riesgo dominante | Prioridad técnica |
|---|---|---|
| Interior | Montaje y espacio disponible | Ruta limpia, clips correctos y control dimensional. |
| Compartimento del motor | Temperatura y fluidos | Material, sellado y protección mecánica. |
| Vehículos eléctricos y alta tensión | Seguridad eléctrica | Aislamiento, separación y validación de potencia. |
¿Por qué Elegirnos para Arneses Automotrices?
Revisión del plano y requisitos antes de cotizar
Coordinación de prototipos y producción según el programa acordado
Revisión de materiales y opciones de ensamble
Criterios de aceptación definidos con el cliente
Preguntas frecuentes
¿Qué es un arnés automotriz?
Un arnés automotriz es un conjunto organizado de cables, terminales, conectores y protecciones que distribuye energía y señales dentro del vehículo con una ruta, fijación y validación definidas.
¿Qué cambia entre un arnés de interior y uno del compartimento del motor?
Cambian la exposición a la temperatura, el aceite y la vibración, así como los requisitos de sellado. En el compartimento del motor, los materiales y la protección requieren una revisión específica según el plano y las condiciones de uso.
¿Qué necesita un OEM para cotizar bien un arnés?
Plano o esquema, lista de conectores, calibres, longitudes, protecciones, condiciones de montaje, ensayos requeridos y nivel documental esperado por calidad o PPAP.
¿IATF 16949 por sí sola garantiza un arnés correcto?
No. IATF 16949 corresponde al sistema de gestión de calidad, no a la certificación del producto. La conformidad del arnés depende del diseño, las herramientas de ensamble, el proceso de crimpado, la trazabilidad y las pruebas acordadas.
¿Pueden fabricar prototipos antes de PPAP?
Sí. Podemos acordar prototipos o lotes piloto para revisar el recorrido del cableado, los conectores, las fijaciones y el proceso antes de aprobar la documentación de producción. La documentación PPAP se prepara según el nivel acordado con el cliente.
Referencias técnicas generales
- IATF Global Oversight, Rules 6th Edition: preguntas y respuestas del 31 de julio de 2024 (PDF). Referencia para distinguir la certificación del sistema de gestión de la conformidad del producto; consultado el 9 de noviembre de 2026.
- AIAG, Production Part Approval Process (PPAP). Referencia para acordar los requisitos documentales del proyecto; consultado el 9 de noviembre de 2026.
- IPC, IPC/WHMA-A-620: requisitos y aceptación de ensambles de cables y arneses. La revisión y los criterios aplicables se acuerdan con el cliente; consultado el 9 de noviembre de 2026.
¿Listo para Empezar con Arneses Automotrices?
Le respondemos con preguntas técnicas o la cotización tras revisar su plano.
Prepare su solicitud de cotización
- Plano o esquema con revisión vigente.
- Lista de conectores y terminales con números de parte.
- Calibre y tipo de cable.
- Cantidades para prototipos y producción.
- Pruebas requeridas y criterios de aceptación.
- Destino de envío y condiciones de entrega solicitadas.
Envíos a México y Latinoamérica
Los arneses se fabrican en Shijiazhuang, distrito de Luquan, Hebei, China. Cotizamos en USD, salvo que se acuerde otra moneda. Trabajamos con DHL y FedEx para envíos internacionales. Los aranceles, el despacho aduanero y las responsabilidades de importación se definen según el Incoterm acordado (DAP o DDP). Incluya la dirección de entrega y las necesidades de muestras para revisar las condiciones.
