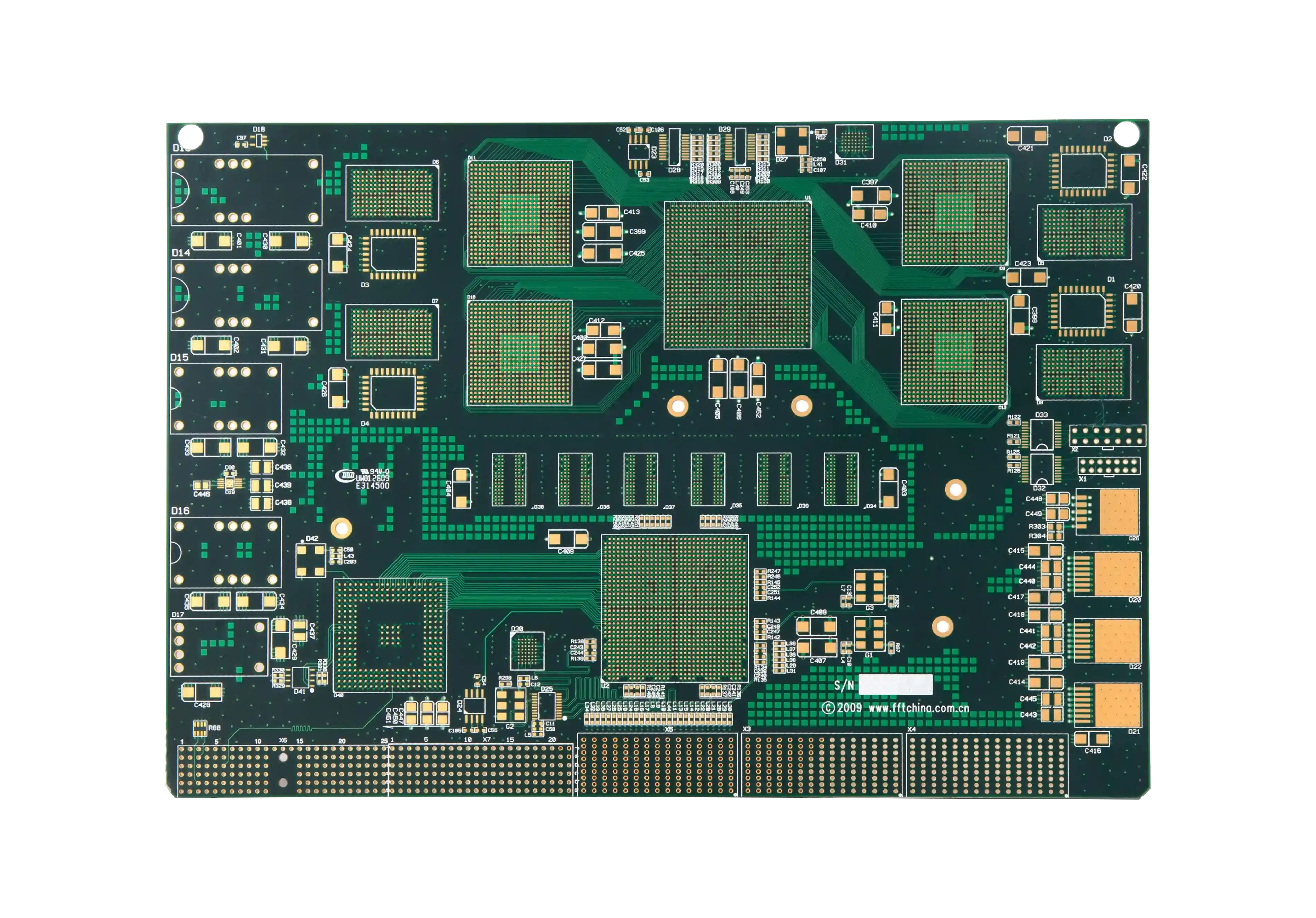

PCB FR-4

PCB FR-4 es la opción correcta cuando el producto necesita una placa rígida fiable, coste controlado y una ventana de fabricación amplia sin pagar por materiales RF, cerámicos o metal core. En WellPCB España fabricamos FR-4 desde placas de 1 capa hasta diseños de 32 capas, con espesores de 0,2 mm a 6,0 mm, cobre de 0,5 oz a 6 oz y pista/espacio mínimo de 3/3 mil según la complejidad del diseño. El valor de este servicio está en decidir qué FR-4 conviene antes de comprar material y fabricar panel. La página general de fabricación PCB cubre todas las familias de placa. Esta página se centra en la decisión de laminado FR-4: estándar, High-Tg, halogen-free, multicapa con impedancia o FR-4 híbrido con otras familias de material. Ese límite evita dos errores frecuentes en RFQ. El primero es especificar "FR-4" sin Tg, espesor, acabado ni clase IPC. El segundo es pedir un material premium cuando una construcción FR-4 bien balanceada resuelve el producto con menos coste y menos riesgo de suministro. El alcance cubre PCB rígidas FR-4 para electrónica industrial, IoT, automoción, telecomunicaciones, equipos médicos no implantables, fuentes compactas, interfaces de control, módulos LED de baja o media potencia y placas base para ensamblaje SMT/THT. Para placas con pérdida dieléctrica crítica por RF, temperaturas muy altas o disipación térmica concentrada, revisamos si conviene pasar a Rogers PCB, PCB cerámico, metal core PCB o High Tg FR4. Una recomendación honesta puede ahorrar una iteración completa de prototipo. Un escenario representativo: una empresa de automatización solicita 80 placas piloto de 4 capas, 1,6 mm, FR-4 Tg150, ENIG, cobre de 1 oz, impedancia diferencial de 100 ohm ±10 % y montaje SMT posterior. En una revisión DFM de 30 a 60 minutos, el equipo verifica ancho de pista, separación, anillos anulares, simetría de stackup, fiduciales, panelización, acabado y compatibilidad con stencil. Si el diseño incluye BGA, QFN o conectores de potencia, revisamos también warpage, balance de cobre y masa térmica antes de liberar fabricación. La selección entre FR-4 estándar y High-Tg debe basarse en causa técnica. FR-4 estándar suele funcionar bien en placas de 1 a 4 capas, equipos protegidos, sensores, controladores y productos con temperatura moderada. FR-4 Tg170 o superior conviene cuando hay reflow sin plomo exigente, BGA, placas multicapa densas, ciclos térmicos, riesgo de delaminación o requisitos de vida larga. Halogen-free puede ser necesario por política ambiental del cliente final, no porque mejore automáticamente la fabricabilidad. Para compras, el coste real de una PCB FR-4 no depende solo del área. Capas, espesor, peso de cobre, acabado, tolerancia de impedancia, taladro mínimo, panelización, máscara, serigrafía, test eléctrico y plazo cambian el precio. Una placa de 2 capas con HASL-LF y máscara verde puede cotizarse muy distinto a una placa de 6 capas con ENIG, vías ciegas, control de impedancia y test TDR. Por eso pedimos Gerbers u ODB++, archivo de taladros, stackup objetivo, espesor final, acabado superficial, cantidad y requisitos IPC antes de cerrar una oferta. Los criterios de calidad se alinean con IPC-A-600 para aceptación de placas desnudas, IPC-6012 para rendimiento de placas rígidas e IPC-A-610 cuando la placa pasa a ensamblaje PCBA. También usamos test eléctrico 100 %, AOI y revisión de cupones cuando el proyecto incluye impedancia controlada. En pedidos críticos, la trazabilidad debe vincular lote de laminado, revisión Gerber, acabado, panel, test eléctrico y resultado de inspección para poder investigar cualquier desviación sin depender de memoria o fotos sueltas. Hommer Zhao resume la decisión así: "FR-4 no es una sola receta. Una placa sencilla de control y una PCBA con BGA pueden decir FR-4 en el plano, pero necesitan márgenes distintos en Tg, stackup, cobre, acabado y test. La RFQ debe explicar el riesgo del producto, no solo el nombre del material". La mejor especificación de FR-4 combina una nota corta y datos medibles: número de capas, espesor, Tg mínimo, cobre, acabado, clase IPC, impedancia si aplica, tolerancias críticas y entorno de uso. Si esos datos no existen todavía, podemos iniciar con una revisión técnica y proponer una construcción razonable para prototipo. Para producción, bloqueamos la versión final con el cliente antes de fabricar lote repetitivo, porque cambiar Tg, acabado o stackup después de validar SMT puede afectar stencil, perfil reflow y rendimiento de prueba.
