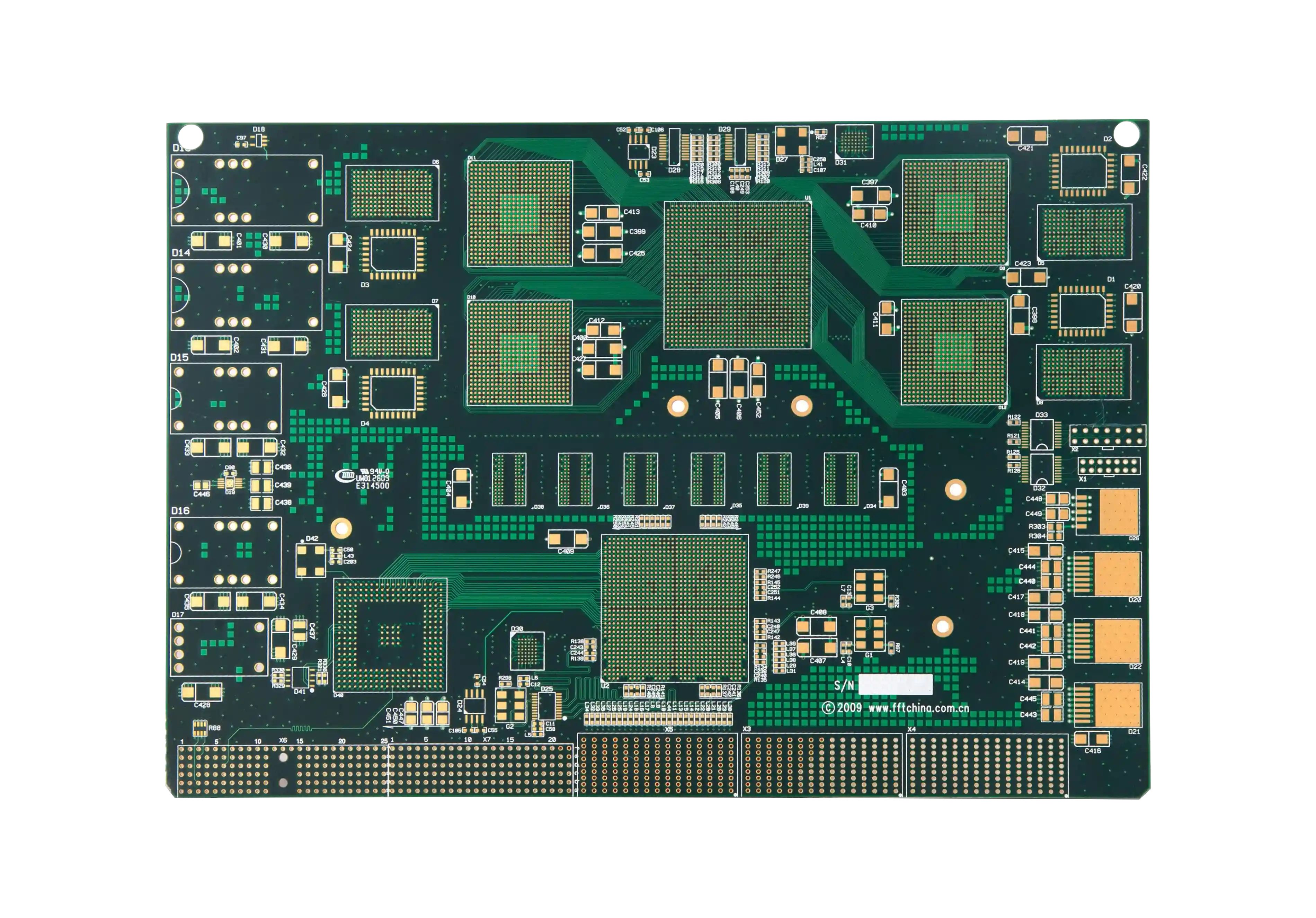

PCB de 4 Capas

Un PCB de 4 capas suele ser el punto de equilibrio entre coste, ruteo y comportamiento eléctrico. Para muchos equipos con microcontrolador, comunicaciones, sensores, fuentes conmutadas o conectores de alta densidad, dos capas obligan a cortar planos de retorno y a cruzar señales con demasiados compromisos. Cuatro capas permiten separar señales externas de planos internos de GND y alimentación, mejorar EMC, reducir bucles de corriente y mantener un coste mucho más bajo que una arquitectura de 6 u 8 capas. En WellPCB España tratamos la placa de 4 capas como una decisión de ingeniería, no como una opción automática del formulario. Antes de cotizar revisamos Gerbers u ODB++, archivo de taladros, stackup objetivo, espesor final, cobre, acabado superficial, requisito de impedancia, panelización y si la placa pasará por ensamblaje SMT. Esa revisión evita errores frecuentes: planos internos fragmentados, pares diferenciales sin referencia continua, cobre desequilibrado, taladros con relación de aspecto demasiado alta o un espesor que no encaja con conectores y carcasa. Un escenario realista de RFQ es un lote piloto de 120 placas de 4 capas, 1,6 mm, FR-4 Tg150, ENIG, cobre externo de 1 oz, planos internos de 0,5 oz y dos buses con impedancia diferencial de 100 ohm ±10 %. En una revisión DFM de 45 minutos solemos comprobar ancho de pista contra el stackup de fábrica, separación a cobre interno, anillos anulares, fiduciales, balance de cobre por capa y si el panel será estable para stencil y reflow. Cuando el cliente también pide montaje, alineamos esta revisión con IPC-A-610 e IPC-J-STD-001 para no separar fabricación de ensamblaje. El stackup típico S/GND/VCC/S funciona bien para muchos diseños digitales de velocidad media porque cada capa de señal tiene un plano cercano. Sin embargo, no es una receta universal. Si la placa tiene convertidores DC/DC ruidosos, RF, conectores de borde, USB, Ethernet o requisitos de impedancia, puede convenir ajustar espesores de dieléctrico, acoplar mejor GND y VCC o reservar una cara para señales críticas. El objetivo es que el layout use las 4 capas para resolver un problema concreto, no solo para aparentar más robustez. La comparación frente a 2 capas y 6 capas debe ser honesta. Dos capas siguen siendo adecuadas para placas simples, LED, fuentes básicas o productos de baja densidad. Cuatro capas se justifican cuando necesita planos de referencia, menor EMI, ruteo más limpio o señales rápidas moderadas. Seis capas entran cuando la densidad, BGA, memorias, varios dominios de alimentación o protocolos rápidos ya no caben con margen en cuatro. Comprar 6 capas por precaución puede subir coste; insistir en 2 capas cuando la señal necesita retorno continuo puede costar más en depuración. Nuestros criterios de fabricación se alinean con IPC-A-600 para aceptabilidad de la placa desnuda e IPC-6012 para rendimiento de PCB rígida. Para pedidos con impedancia controlada usamos cupones y prueba TDR cuando aplica. El test eléctrico 100 %, AOI interna, verificación de registro de capas y control de laminación forman parte del flujo estándar de una PCB multicapa. Si el producto requiere trazabilidad, registramos revisión de archivos, lote de laminado, acabado, panel y resultado de prueba. Hommer Zhao, Fundador & Experto Técnico de WellPCB, resume el criterio así: "Una PCB de 4 capas no se compra porque suene profesional. Se compra cuando los planos internos reducen un riesgo medible: retorno de corriente, EMI, ruteo, impedancia o estabilidad de ensamblaje. Si ese riesgo no existe, dos capas pueden ser suficientes; si existe y lo ignoras, la prueba funcional lo cobrará después". Para compras, el paquete mínimo de RFQ debe incluir Gerbers, drill file, dimensiones, cantidad, acabado, espesor, cobre, color de máscara, clase IPC, requisitos de impedancia y fecha objetivo. Si no tiene stackup cerrado, proponemos una construcción de fábrica con materiales disponibles y la confirmamos antes de fabricar. Esa aprobación previa es clave: cambiar el stackup después de terminar el layout puede obligar a recalcular impedancias, rehacer anchos de pista y repetir validación EMC.
