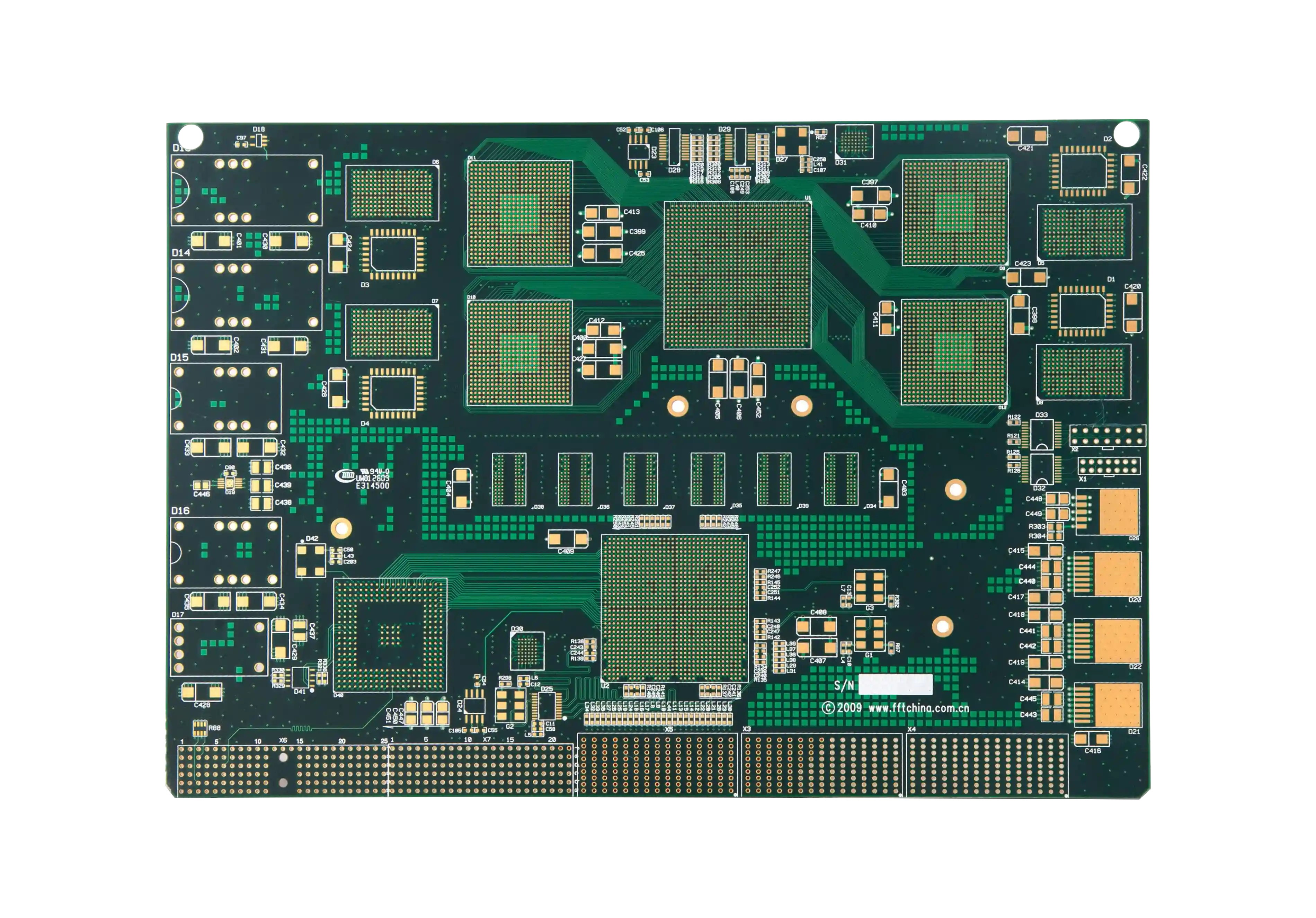

PCB High Tg FR4 Tg170

Un PCB High Tg no se elige porque suene mas avanzado. Se elige cuando el material FR4 estandar empieza a quedarse sin margen frente a reflow sin plomo, ciclos termicos, BGA de paso fino, placas multicapa densas o equipos que trabajan cerca de fuentes de calor. La Tg, o temperatura de transicion vitrea, marca el punto donde el laminado cambia de comportamiento mecanico. Si el material entra demasiado cerca de esa zona durante fabricacion o uso, aumenta el riesgo de warpage, delaminacion, CAF, grietas en vias y problemas de soldadura. En WellPCB Espana fabricamos PCB High Tg con laminados FR4 Tg170 y equivalentes aprobados para clientes que necesitan una placa mas estable sin saltar directamente a materiales RF o ceramicos. El servicio esta pensado para compradores e ingenieros que ya saben que el FR4 basico puede funcionar en prototipo, pero no quieren arriesgar una pre-serie o una produccion recurrente con un material justo para el perfil termico real del producto. La diferencia frente a una pagina general de PCB multicapa esta en el criterio de seleccion del laminado. No basta con escribir High Tg en la orden. Hay que revisar numero de capas, espesor final, simetria del stackup, distribucion de cobre, densidad de vias, acabado superficial, temperatura de reflow, tamano de BGA, planitud requerida y entorno de operacion. Una PCB Tg170 mal equilibrada todavia puede deformarse; una placa con FR4 estandar bien disenada puede ser suficiente en aplicaciones moderadas. Nuestra funcion es cerrar esa decision con datos de fabricabilidad, no con una etiqueta comercial. El servicio encaja especialmente bien en PCBA con BGA, QFN grandes, conectores THT que pasan por soldadura selectiva, fuentes de alimentacion compactas, control industrial, automocion, electronica medica, telecom, equipos LED y modulos que veran ciclos termicos repetidos. Tambien es util cuando el cliente ha visto problemas de arqueo durante reflow, vias intermitentes, uniones de soldadura fatigadas o variacion dimensional entre lotes. Durante la revision DFM comprobamos si el diseno necesita FR4 Tg170, Tg180, halogen-free, material de baja CTE o una combinacion distinta. Evaluamos stackup, cobre balanceado, relacion de aspecto de taladros, separacion entre vias, zonas de potencia, cupones de impedancia si aplica y compatibilidad con el ensamblaje posterior. Si la placa se montara en nuestra linea PCBA, alineamos material, acabado y perfil reflow desde el inicio para evitar que fabricacion y montaje tomen decisiones separadas. El comprador suele pedir High Tg por tres motivos: temperatura, fiabilidad o rendimiento de proceso. En temperatura, el objetivo es mantener estabilidad cuando el equipo trabaja caliente o pasa por reflow exigente. En fiabilidad, se busca reducir riesgo de delaminacion, CAF y fatiga en vias en productos de vida larga. En rendimiento de proceso, el foco esta en minimizar deformacion y defectos de soldadura en placas densas. Cada motivo cambia la especificacion: no es lo mismo una placa de potencia de 2 mm que una HDI fina con BGA de 0.5 mm. Para cotizar con criterio, necesitamos Gerbers u ODB++, stackup objetivo, espesor final, acabado superficial, peso de cobre, cantidad de capas, requisitos de impedancia, perfil termico si existe y volumen objetivo. Si el diseno ya tiene una nota tipo FR4 Tg170 o equivalente, revisamos si esa equivalencia debe restringirse por marca de laminado, Dk/Df, CTE, halogen-free, UL o requisitos del cliente final. Hommer Zhao resume el criterio asi: "High Tg no debe usarse como una palabra de marketing. Debe responder a una causa concreta: reflow, BGA, temperatura, warpage o vida util. Cuando sabemos cual es la causa, podemos elegir material, stackup y proceso con mucha mas precision".
