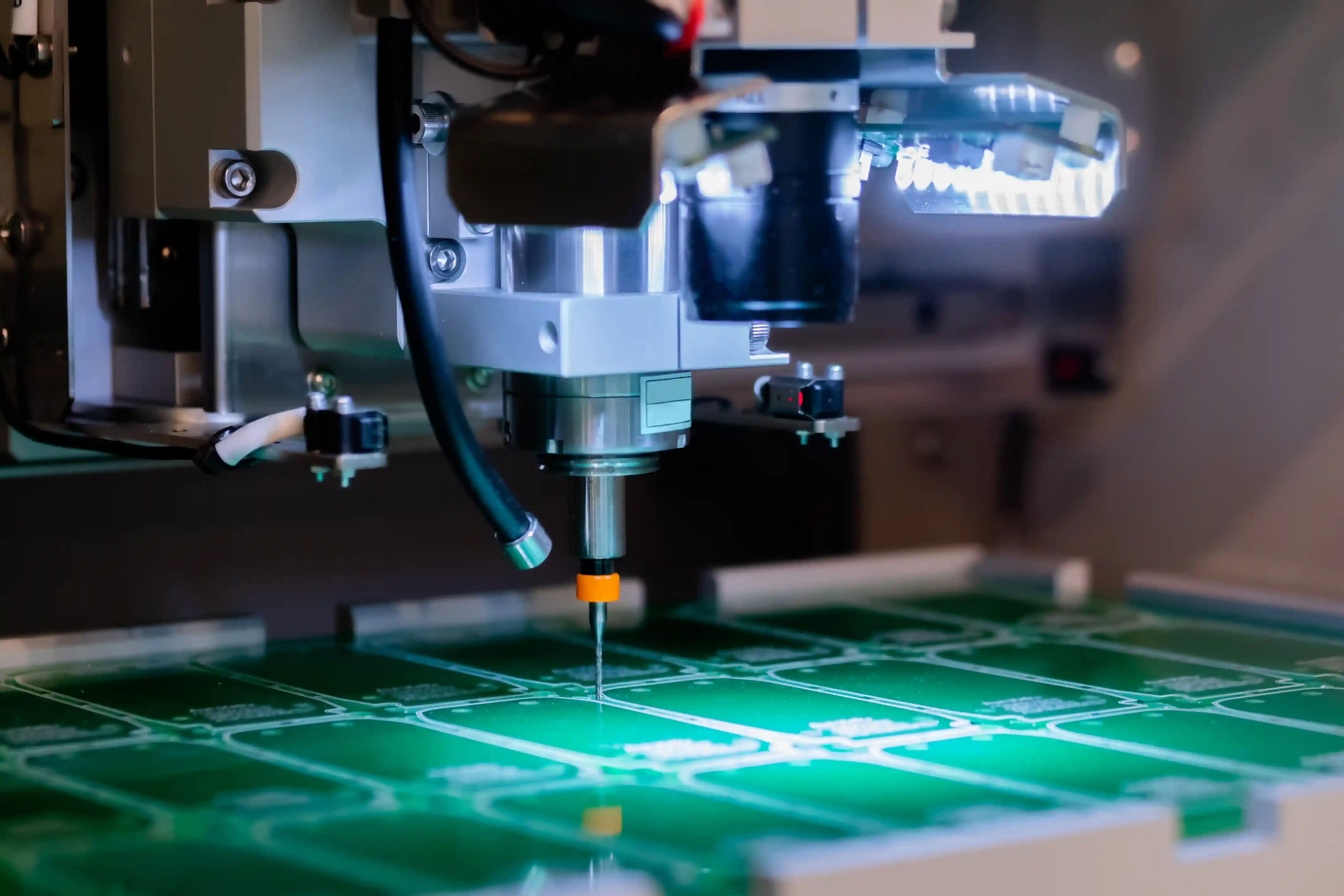

Módulos PCB Castellated

Medios Agujeros SMT

Fabricación fiable de módulos PCB castellated con medios agujeros metalizados, ENIG, panelización controlada y revisión DFM para montaje SMT.

Entrega Express
Cotización 24h
Calidad Certificada

Sobre este Servicio

Un módulo PCB castellated convierte una placa pequeña en un componente SMT soldable sobre una placa madre. La fiabilidad no depende solo de añadir medios agujeros al borde; depende de perforar, metalizar, fresar y despanelizar sin arrancar el cobre del barril. En WellPCB España tratamos los castellated holes como una característica especial de fabricación, con revisión DFM antes de cortar el primer panel y criterios claros de inspección visual, continuidad y soldabilidad. El servicio está pensado para módulos IoT, radios, sensores, placas hijas, adaptadores, módulos de alimentación compactos y subconjuntos que necesitan perfil bajo sin usar un conector placa a placa. La diferencia frente a una PCB rígida estándar es el riesgo de borde: la fresa corta un PTH ya metalizado y deja una media luna que debe mojar con estaño durante reflow. Si el diámetro, el anillo anular o la posición de los tabs de panel no están bien definidos, el módulo puede llegar con rebabas, cobre levantado o puentes intermitentes en la placa madre. El alcance cubre PCB rígidas FR4 y ciertos diseños multicapa con medios agujeros metalizados en uno o varios bordes. Para producción repetible recomendamos taladro mínimo de 0,50 mm, anillo anular de 0,25 mm, máscara abierta alrededor de la castellation y acabado ENIG cuando el paso, RF o inspección de soldadura lo justifican. También fabricamos prototipos para validar huella, plantilla SMT, mojado lateral y plan de prueba antes de liberar 500, 1.000 o más módulos en serie corta. Queda fuera de alcance prometer castellations perfectas si el diseño coloca tabs perforados sobre la fila de medios agujeros, usa vías demasiado pequeñas sin margen de fresado o no entrega dibujo mecánico. Tampoco recomendamos usar castellated holes como único soporte mecánico cuando el usuario puede tirar del módulo, conectar cables pesados o someter el conjunto a vibración fuerte sin fijación adicional. En esos casos evaluamos un conector, tornillos, adhesivo estructural o pads de anclaje para no cargar toda la fuerza en el borde metalizado. El criterio de compras debe separar tres decisiones: fabricación del borde, montaje sobre la placa madre y mantenimiento futuro. Los castellated holes reducen altura y coste de conector, pero hacen que la huella de la placa madre, la cantidad de pasta y el perfil reflow importen más. Un módulo de 18 x 25 mm con 24 castellations puede funcionar bien si el panel usa rieles sólidos y la plantilla SMT deja un menisco lateral uniforme; el mismo módulo puede fallar si se separa a mano con tabs entre pines. Un escenario representativo es un módulo sensor IoT de 4 capas, 1,0 mm de espesor, 22 medios agujeros a 1,27 mm de paso, ENIG y montaje SMT sobre una placa base industrial. En la revisión inicial verificamos que el contorno corta el centro de cada PTH, que la máscara no cubre la pared metalizada, que los planos de tierra no quedan expuestos sin holgura y que el panel permite fresado limpio. Después recomendamos fabricar 10 a 20 unidades piloto, soldar al menos 10 módulos sobre la placa madre y medir continuidad de cada castellation antes de aprobar lote. La decisión entre castellated holes, LGA inferior, pines THT y conector placa a placa depende del equilibrio entre altura, inspección, retrabajo y fuerza mecánica. Castellated holes suelen ganar cuando el módulo debe ser bajo, inspeccionable y soldable con proceso SMT normal. LGA puede ahorrar área, pero oculta la junta. Un conector añade altura y coste, aunque facilita reemplazo. Pines THT soportan más esfuerzo, pero ralentizan montaje y ocupan más volumen. Esa comparación se revisa durante el RFQ para evitar una arquitectura elegante en CAD pero frágil en producción. Nuestro flujo empieza con Gerbers u ODB++, archivo de taladros, dibujo mecánico, espesor final, acabado superficial, cantidad objetivo y, si el módulo será ensamblado, BOM y archivo XY de colocación. Revisamos reglas de medio agujero, panelización, posición de fiduciales, holgura de cobre, apertura de máscara de soldadura y compatibilidad con plantilla SMT. Si el diseño usa RF, antena de borde o señales rápidas, también revisamos retorno de corriente y continuidad de referencia cerca de las castellations. Hommer Zhao resume el punto crítico así: "Un castellated hole fiable no se aprueba mirando el modelo 3D. Yo quiero ver diámetro, anillo, contorno, acabado y método de separación del panel. Si falta uno de esos datos, el riesgo aparece durante reflow, no durante la cotización". Para compradores en fase RFQ, la señal de un buen proveedor es que pregunte por el borde antes de aceptar el pedido. Pedir una cotización de castellated hole PCB module sin revisar panelización equivale a comprar el riesgo más barato. Preferimos cerrar la ventana de proceso desde el inicio: taladro viable, acabado soldable, panel que no rompa cobre, muestra medible y transición clara desde prototipo hasta serie.

Especificaciones Técnicas

Tipo de BordeMedios agujeros metalizados / castellated holes en contorno PCB
Material BaseFR4, High-Tg FR4 y multicapa bajo revisión DFM
Taladro Recomendado0,50 mm mínimo para proceso estable; menor bajo revisión
Anillo Anular0,25 mm recomendado alrededor del PTH antes de fresado
AcabadoENIG recomendado; HASL-LF u OSP según paso y uso
Espesor PCB0,8-1,6 mm típico para módulos SMT; otros espesores bajo revisión
PanelizaciónRieles sólidos; sin tabs perforados sobre la fila castellated
InspecciónVisual de borde, continuidad, soldabilidad piloto y FAI si aplica

¿Necesitas especificaciones diferentes?

Características Clave

Revisión DFM específica de medios agujeros, contorno, anillo anular y máscara
Panelización orientada a evitar cobre levantado durante fresado y separación
Acabado ENIG para módulos de paso fino, RF o inspección exigente
Compatibilidad con montaje SMT del módulo sobre placa madre
Validación piloto de mojado lateral, puentes y continuidad por pin
Soporte para IoT, radios, sensores, módulos de potencia y placas hijas
Comparación técnica frente a LGA, pines THT y conectores placa a placa
Preparación de datos de fabricación con notas claras de castellated holes

Aplicaciones

Módulos IoT Wi-Fi, BLE, LoRa y sensores compactosPlacas hijas soldables sobre placa madre industrialMódulos RF de bajo perfil con inspección visual lateralAdaptadores de programación, depuración o producciónMódulos de alimentación y control para equipos embebidosSubconjuntos SMT que deben pasar de prototipo a serie corta

¿Por qué Elegirnos para Módulos PCB Castellated?

Reduce altura frente a conectores placa a placa cuando el módulo no necesita extracción frecuente
Permite inspección visual lateral de la junta, a diferencia de muchos patrones LGA
Evita errores de fabricación al definir taladro, anillo y panel antes de producir
Alinea PCB, plantilla SMT y montaje SMT para validar el módulo como componente real

Preguntas Frecuentes

¿Qué archivos necesito para cotizar un módulo PCB castellated?

Para cotizar un módulo PCB castellated necesitamos Gerbers u ODB++, archivo de taladros Excellon, dibujo mecánico, espesor final, acabado superficial y cantidad objetivo. Si también vamos a montar el módulo sobre una placa madre, añada BOM, archivo XY de colocación y huella receptora. Con esos datos revisamos diámetro de medio agujero, anillo anular, máscara, panelización y compatibilidad SMT antes de confirmar precio o plazo.

¿Qué diámetro mínimo recomiendan para castellated holes en producción?

Recomendamos 0,50 mm como diámetro mínimo práctico para un proceso estable de castellated holes, con 0,25 mm de anillo anular antes del fresado. Diámetros menores pueden evaluarse, pero aumentan el riesgo de rebaba, cobre levantado o pared metalizada insuficiente. Para módulos de 1,0-1,6 mm de espesor, esta regla suele dar mejor equilibrio entre coste, repetibilidad e inspección visual.

Necesito 100 módulos IoT para validación; ¿conviene usar castellated holes o conectores?

Para 100 módulos IoT de validación, castellated holes convienen si el módulo será soldado y no se retirará con frecuencia. El perfil bajo, la ausencia de conector y la inspección lateral ayudan en prototipos SMT. Si el equipo espera muchos ciclos de extracción, vibración fuerte o cableado pesado, un conector placa a placa o fijación mecánica suele ser más seguro que cargar el esfuerzo en 20 o 30 medios agujeros.

¿ENIG es obligatorio para fabricar PCB con castellated holes?

ENIG no es obligatorio, pero suele ser la opción más limpia para módulos castellated con paso fino, RF o inspección exigente. HASL-LF puede funcionar en geometrías amplias, aunque su espesor variable puede complicar el mojado uniforme en el borde. OSP puede ser viable en algunos lotes, pero exige control de almacenamiento y montaje rápido. La selección se decide según paso, vida útil, coste y proceso SMT.

¿Pueden ensamblar el módulo castellated sobre mi placa madre?

Sí, podemos fabricar el módulo castellated y ensamblarlo sobre la placa madre como parte de un flujo PCBA SMT. Para hacerlo bien necesitamos la huella receptora, plantilla SMT, BOM, archivo XY de colocación y criterio de inspección. En un piloto recomendamos soldar 10 módulos y comprobar mojado lateral, puentes y continuidad de cada pin antes de liberar 500 o 1.000 unidades.

¿Qué controles de calidad aplican al borde metalizado?

Aplicamos inspección visual del borde, revisión de rebabas, continuidad eléctrica y verificación de que la máscara no cubre la zona soldable. En proyectos críticos añadimos FAI y prueba de soldabilidad piloto sobre la placa madre. El objetivo es detectar cobre levantado, medio agujero mal centrado o puentes potenciales antes de que el módulo llegue a validación funcional.
