El borde del módulo no perdona una mala especificación
En un módulo IoT de 20 x 28 mm, una fila de castellated holes puede parecer un detalle menor hasta que el router arranca cobre del borde y el lote deja de soldar bien sobre la placa madre. En 15 años revisando diseños de PCB para clientes de automoción, industrial e IoT, Hommer Zhao ha visto que este fallo casi siempre nace antes de fabricar: taladros demasiado pequeños, anillo anular insuficiente, panelización equivocada o una nota de fabricación que nunca dijo "plated half-holes".
Los castellated holes, también llamados half-holes o plated half-holes, son agujeros metalizados colocados sobre el contorno de la PCB y cortados durante el fresado para dejar una media luna soldable. La página de vías en electrónica) los describe como PTH alineados con el borde de la placa para que una PCB pueda soldarse sobre otra [1]. En la práctica, convierten un submódulo en un componente SMT grande, útil para radios, sensores, módulos de potencia, adaptadores y placas hijas.
"Un castellated hole fiable no se define diciendo 'pon medios agujeros'. Para producción yo quiero ver diámetro mínimo de 0,50 mm, anillo real de 0,25 mm, máscara abierta y panelización que no rompa el cobre al separar." — Hommer Zhao, Fundador & Experto Técnico
Qué son los castellated holes y cuándo convienen
Los castellated holes convienen cuando un módulo pequeño debe soldarse a una placa base con inspección visual y rework razonable. A diferencia de un conector board-to-board, no añaden altura ni coste de componente. A diferencia de pads inferiores ocultos, dejan una junta visible en el borde, lo que ayuda durante prototipos y montaje PCBA.
El caso típico es un módulo RF, Bluetooth, GNSS, sensor o convertidor DC-DC que se monta como subensamble. El módulo se fabrica, se prueba por separado y luego se suelda sobre otra PCB en la línea SMT. Esta arquitectura reduce riesgo cuando el circuito interno necesita fabricación PCB especializada, impedancia controlada o una versión modular reutilizable en varios productos.
No son la mejor opción para cualquier conexión mecánica. Si el módulo soporta cableado pesado, vibración alta o fuerza de usuario, los half-holes no deben ser el único anclaje. Añada tornillos, pads mecánicos, underfill selectivo o una estrategia de box build que descargue esfuerzo mecánico fuera de las juntas.

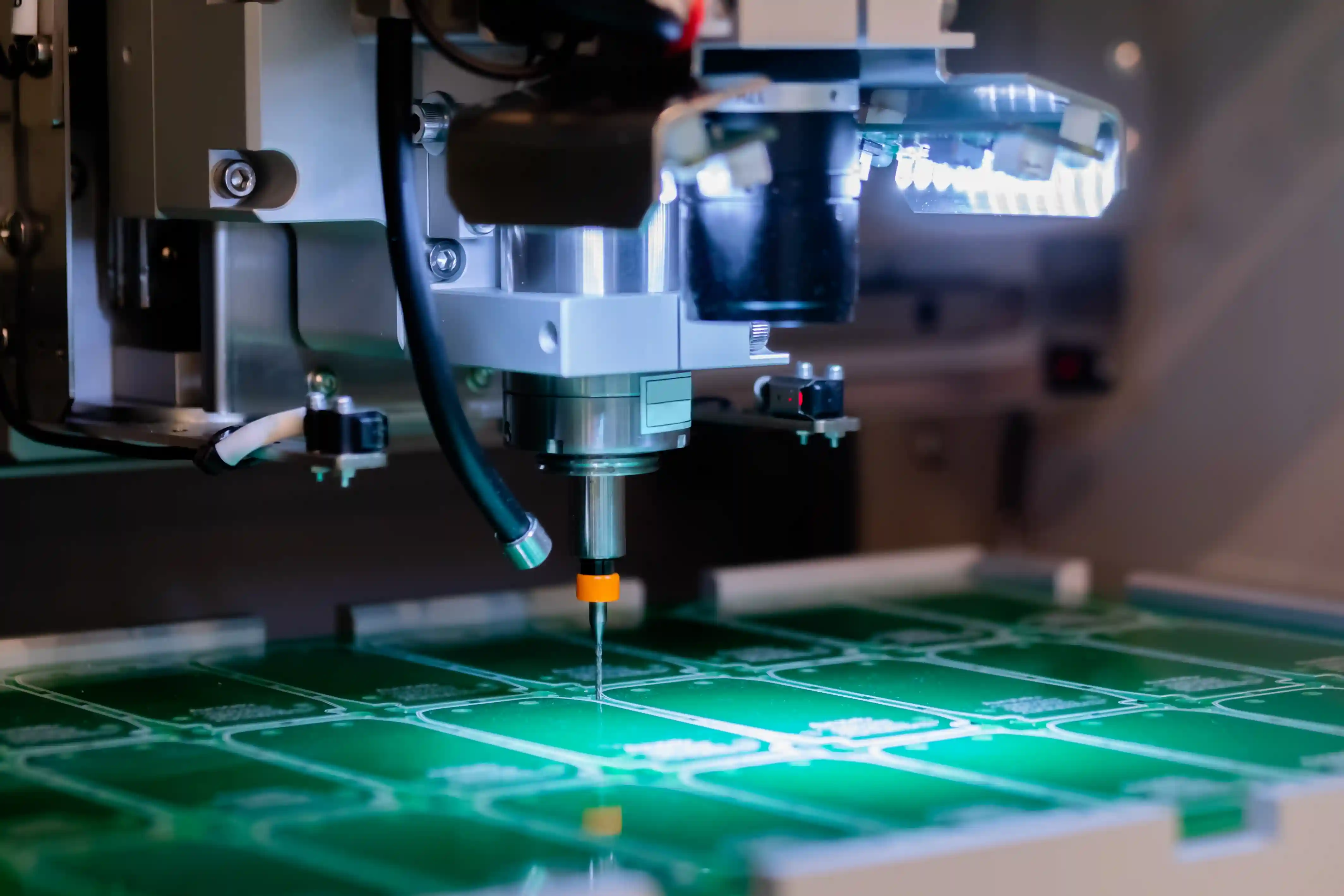

Cómo se fabrican: taladro, metalizado y fresado
Un castellated hole empieza como un taladro metalizado normal. Primero se perfora el panel, luego se metaliza el barril con cobre y después el contorno final corta una parte del agujero. Ese corte expone la pared metalizada y deja una superficie cóncava soldable en el borde.
La secuencia importa porque el cobre del barril sufre esfuerzo durante el fresado. Si el taladro queda demasiado cerca del borde, si el anillo es débil o si el panel se separa por mouse bites mal ubicados, el resultado puede ser una media luna con rebaba, cobre levantado o metalizado incompleto. En prototipos se tolera cierto retoque manual; en serie, ese retoque destruye coste y repetibilidad.
Por eso conviene tratar los castellated holes como una característica de fabricación especial, no como una vía común. En herramientas EDA modernas se puede marcar el pad como castellated; la documentación de KiCad indica que esta propiedad permite que el pad intersecte el borde de la placa y se comunique correctamente en datos de fabricación [2].
Reglas DFM mínimas para evitar cobre arrancado
La regla práctica es dejar más cobre del que parece necesario en CAD. Para la mayoría de módulos SMT, use taladros terminados de 0,50 mm o mayores, anillo anular de 0,25 mm por cara y pitch de 1,00 mm o más si el diseño permite espacio. Algunos fabricantes aceptan 0,40 mm, pero el margen cae rápido cuando hay ENIG, máscara ajustada y fresado fino.
El pad debe extenderse hacia el interior de la placa, no quedar como un círculo justo partido por la mitad. Si después del fresado queda menos del 50% del barril o el anillo se reduce por registro, la soldadura puede mojar en prototipo pero fallar en ciclos térmicos. Para módulos RF o automoción, ese margen no es suficiente.
| Parámetro DFM | Valor conservador | Riesgo si se reduce | Revisión recomendada | Impacto en coste |
|---|---|---|---|---|
| Diámetro terminado | 0,50-0,80 mm | cobre arrancado y baja humectación | confirmar capacidad del fabricante | medio |
| Anillo anular por cara | >= 0,25 mm | plating débil tras fresado | revisar Gerber y drill | bajo |
| Pitch entre half-holes | >= 1,00 mm | puentes de soldadura en SMT | validar stencil y máscara | bajo-medio |
| Máscara sobre borde | apertura completa | máscara tapando la media luna | GTS/GBS con clearance claro | bajo |
| Separación a cobre interno | >= 0,30 mm | shorts al fresar o rebabas | DFM de contorno y cobre | medio |
| Panelización | tabs fuera de la fila | rotura del borde metalizado | rails y ruta de depaneling | alto |
La tabla muestra por qué el coste no depende solo del taladro. Un agujero de 0,45 mm puede parecer fabricable, pero si obliga a usar panelización manual, inspección adicional y retrabajo de rebabas, el ahorro desaparece. En compras técnicas, el precio correcto es el coste de una fila soldable, no el coste aislado del metro cuadrado de PCB.
El error más caro: panelizar como si fueran vías normales
El error más caro es colocar tabs o mouse bites justo en la zona de castellations. Cuando el operador separa el panel, el esfuerzo mecánico se concentra en el borde metalizado y puede levantar la pared de cobre. El módulo todavía se ve aceptable desde arriba, pero la junta queda irregular y la soldadura no moja de forma uniforme.
Para evitarlo, use rails exteriores y fresado limpio alrededor de la fila de half-holes. Si el módulo es muy pequeño, compense con tooling holes y fiduciales en el panel, no con tabs pegados al borde funcional. En líneas SMT, esta decisión también mejora la colocación porque mantiene una referencia mecánica estable durante impresión de pasta, pick-and-place y reflow.
"Cuando veo mouse bites entre castellated holes, asumo retrabajo. Si una fila de 24 medios agujeros se separa a mano, basta que 2 o 3 queden con rebaba para disparar puentes o opens en la placa madre." — Hommer Zhao, Fundador & Experto Técnico
Acabado superficial: ENIG, HASL y soldabilidad real
ENIG suele ser la opción más limpia para castellated holes porque ofrece superficie plana y buena soldabilidad en módulos SMT. HASL puede funcionar en diseños grandes, pero su espesor variable complica pads finos y puede dejar acumulaciones en el borde. Si el módulo usa RF, pitch fino o inspección exigente, conviene especificar ENIG o ENEPIG según el caso.
El acabado no corrige un diseño débil. Una media luna con anillo pobre seguirá siendo frágil aunque tenga oro químico encima. Revise también máscara, limpieza de rebabas y criterio visual. Si el módulo va a soldarse con stencil en la placa madre, coordine la apertura de pasta con el volumen real que necesita la media luna, no solo con el pad rectangular receptor.
Aquí conectan dos mundos: fabricación y ensamblaje. El proveedor de PCB debe entregar un borde limpio; el equipo de SMT assembly debe ajustar pasta, soporte y perfil para que la soldadura suba por la media luna sin crear bola excesiva. Si uno de los dos procesos se diseña aislado, el fallo aparece como problema "misterioso" de montaje.
Castellated holes frente a pads inferiores y conectores
Los castellated holes no compiten solo con vías normales. Compiten con pads LGA inferiores, conectores board-to-board, pines through-hole y soldadura directa de cables. La elección depende de altura, coste, posibilidad de rework, inspección y fuerza mecánica.
| Solución | Altura | Inspección | Rework | Resistencia mecánica | Mejor uso |
|---|---|---|---|---|---|
| Castellated holes | baja | visible en borde | media | media | módulos SMT probables y reusables |
| Pads inferiores tipo LGA | muy baja | limitada | difícil | media | módulos compactos de alto volumen |
| Conector board-to-board | media-alta | buena | fácil | alta | módulos reemplazables |
| Pines through-hole | alta | buena | media | alta | prototipos o potencia sencilla |
| Cable soldado | variable | manual | difícil | baja-media | reparaciones o bajo volumen |
La implicación práctica es clara: si el producto necesita perfil bajo y rework moderado, castellated holes suelen ganar. Si el usuario o el instalador puede tirar del módulo, use un conector o fijación mecánica. Si el volumen es enorme y el módulo no se repara, un patrón LGA inferior puede reducir área, pero exige mejor inspección de proceso.
Checklist de fabricación antes de liberar Gerbers
Antes de enviar Gerbers, confirme que el contorno de placa corta el centro de cada PTH de castellation y que las capas de cobre, máscara y taladro cuentan la misma historia. El fabricante no debería tener que adivinar si usted quería vías normales cerca del borde o half-holes funcionales.
Incluya una nota de fabricación sencilla: "castellated plated half-holes on edge, burr-free, solderable finish". Añada el acabado, tolerancias críticas, lado funcional, y si hay edge plating completo en alguna zona. Si el diseño viene de Altium, KiCad u otra herramienta, revise la salida Gerber/X2 y el dibujo mecánico; no confíe solo en que el visor 3D se vea bien.
Para proyectos con requisitos de RF o señales rápidas, combine esta revisión con impedancia controlada y con una revisión de panelización PCB. Un módulo de radio puede fallar por una mala transición de tierra en el borde aunque todos los pads solden eléctricamente.
Cómo inspeccionar el primer lote
La inspección del primer lote debe buscar tres cosas: continuidad eléctrica, borde limpio y soldadura repetible en la placa madre. En una FAI real, no basta con medir dimensiones externas. Hay que mirar las medias lunas con aumento, verificar rebabas, confirmar que la máscara no invade la pared y soldar muestras sobre el footprint receptor.
Si el módulo tiene 30 castellations, pruebe continuidad en el 100% de primeras muestras y haga sección metalográfica si el proyecto es crítico. En montaje, compare pasta impresa, wetting lateral y puentes después de reflow. Un defecto de un solo pin puede parecer pequeño, pero en un módulo RF o industrial ese pin suele ser alimentación, reset, tierra o una línea SPI.
"Mi criterio para aprobar castellated holes es simple: si no puedo soldar 10 módulos seguidos con el mismo perfil y ver menisco estable en cada lado, el diseño todavía no está listo para 1.000 unidades." — Hommer Zhao, Fundador & Experto Técnico
Cuándo pedir ayuda al fabricante
Pida revisión del fabricante cuando el pitch baja de 1,00 mm, el agujero terminado baja de 0,50 mm, el módulo mide menos de 15 mm por lado o el producto irá a vibración, automoción, médico o telecom. En esos casos, la capacidad real del proceso pesa más que una regla genérica vista en internet.
También pida ayuda si el módulo combina castellated holes con RF, antenas de borde, blindajes, cobre pesado o PCB multicapa. La decisión de mantener cobre cerca del borde puede afectar impedancia, retorno de corriente y riesgo de cortos durante fresado. Un DFM temprano suele costar menos que rediseñar footprint, stencil y panel después de una muestra fallida.
Si está preparando un módulo SMT con half-holes, podemos revisar diámetro, anillo, máscara, acabado, panelización y montaje antes de liberar fabricación. Envíe sus Gerbers y requisitos a nuestro equipo técnico desde contacto para validar el diseño antes del primer lote.
FAQ
¿Qué diámetro mínimo conviene usar para castellated holes en PCB?
Para producción repetible, use 0,50 mm o más como diámetro terminado. Algunos fabricantes aceptan 0,40 mm, pero el margen de fresado, metalizado y limpieza baja. Si el módulo tendrá 20 o más half-holes, 0,50-0,80 mm suele dar mejor equilibrio entre área y fiabilidad.
¿Los castellated holes necesitan ENIG obligatoriamente?
No es obligatorio, pero ENIG suele ser preferible en módulos SMT por planitud y soldabilidad. HASL puede funcionar en pitch amplio, aunque su espesor variable complica pads pequeños. Para BGAs, RF o pitch fino, ENIG o ENEPIG reducen variación frente a HASL.
¿Puedo usar castellated holes como único soporte mecánico?
Solo si la carga mecánica es baja. Para módulos sometidos a vibración, cables, conectores o manipulación de usuario, añada tornillos, pads mecánicos o soporte de carcasa. Una fila de half-holes es excelente como conexión eléctrica, pero no sustituye una fijación estructural en productos exigentes.
¿Cómo debo dibujar castellated holes en KiCad o Altium?
Coloque PTH sobre el borde de la placa, haga que el contorno corte el centro del agujero y marque el pad como castellated cuando la herramienta lo permita. KiCad documenta una propiedad específica de castellated pad [2]. En cualquier EDA, entregue también un dibujo mecánico y una nota de fabricación.
¿Por qué aparecen rebabas o cobre levantado en los half-holes?
Las causas comunes son anillo anular insuficiente, taladro demasiado pequeño, herramienta de fresado desgastada, panelización mal ubicada o separación manual cerca del borde metalizado. En producción, revise diámetro, anillo de 0,25 mm, ruta de fresado y tabs lejos de la fila.
¿Qué pruebas debo pedir en un primer lote con castellated holes?
Pida inspección visual con aumento, continuidad eléctrica al 100% en primeras muestras y prueba de soldadura sobre la placa madre. En productos críticos, añada sección metalográfica o inspección detallada del barril. Para SMT, valide stencil, perfil reflow y menisco lateral en al menos 10 módulos.
[1]: Wikipedia. Via (electronics). https://en.wikipedia.org/wiki/Via_(electronics) [2]: KiCad Documentation. PCB Editor documentation. https://docs.kicad.org/master/en/pcbnew/pcbnew.pdf [3]: Altium Resources. How to Design Castellated Holes and Edges in a PCB for an SMD Module. https://resources.altium.com/p/how-design-castellated-holes-pcb-smd-module [4]: Wikipedia. IPC (electronics). https://en.wikipedia.org/wiki/IPC_(electronics)
