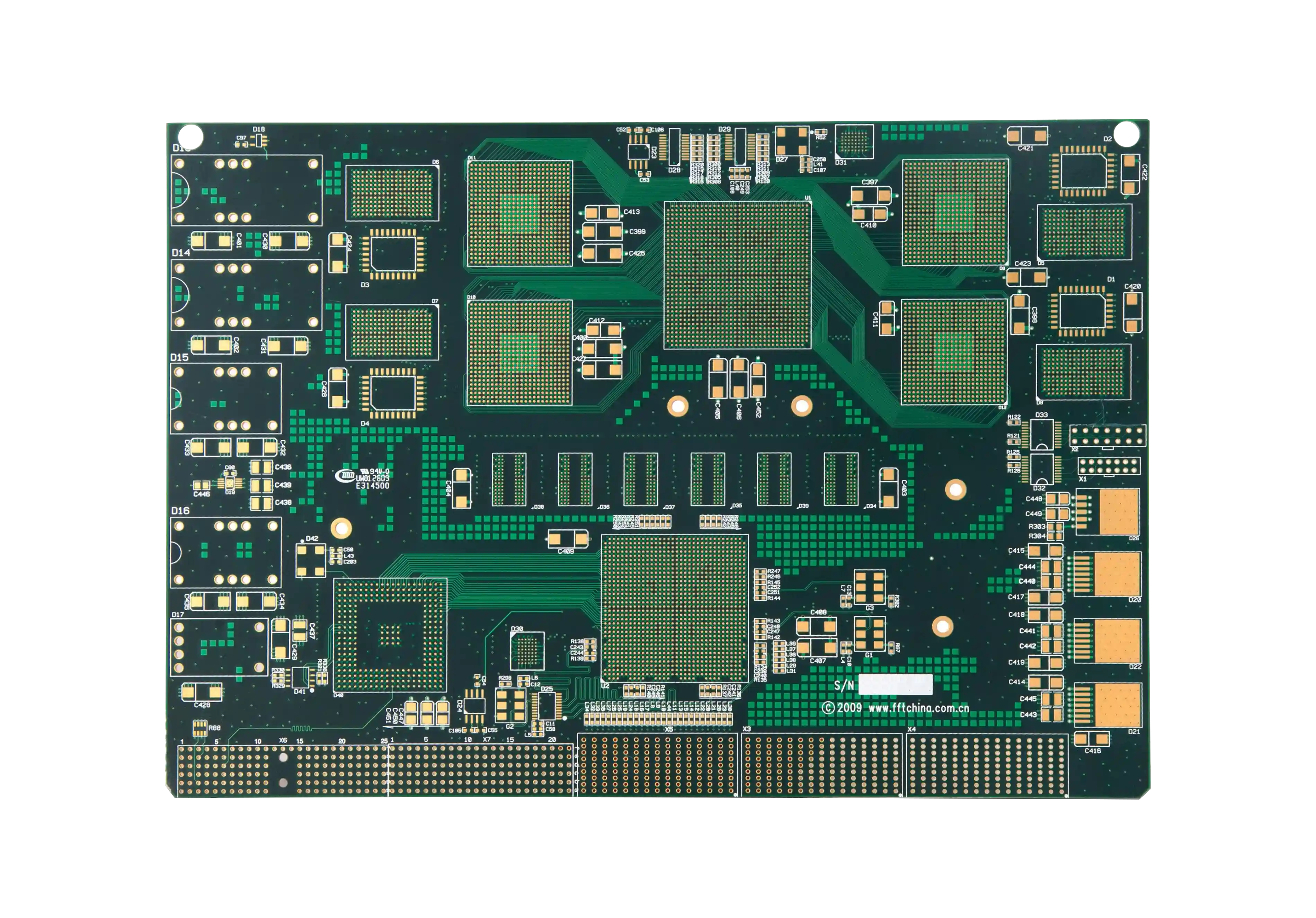

Backplane PCB

El backplane PCB es una categoría distinta dentro de la fabricación de placas multicapa. No basta con decir que es una PCB grande. Un backplane actúa como la columna vertebral eléctrica y mecánica de un sistema modular: interconecta múltiples tarjetas hijas, distribuye alimentación, sincroniza señales de alta velocidad y mantiene estabilidad estructural en chasis donde el fallo de una sola interconexión puede comprometer todo el equipo. En WellPCB España fabricamos backplane PCB para clientes que desarrollan plataformas de telecomunicaciones, servidores, sistemas de automatización, equipos de defensa, instrumentación y electrónica industrial de misión crítica. En este tipo de proyecto, la pregunta relevante no es solo si podemos fabricar muchas capas, sino si podemos controlar las variables que realmente afectan el rendimiento del backplane: integridad de señal, pérdidas en trayectos largos, registro entre capas, planitud, robustez de taladros, tolerancias mecánicas y compatibilidad con conectores press-fit o card-edge de alta densidad. Un backplane suele concentrar retos que no aparecen con la misma intensidad en una PCB estándar. Las rutas son más largas, el número de conectores es mayor, el consumo de potencia puede ser elevado y las tolerancias mecánicas importan tanto como las eléctricas. Si el stackup se define mal, aparecen reflexiones, diafonía, skew y degradación del margen de señal. Si la estructura mecánica no está bien equilibrada, la placa puede deformarse durante laminación, ensamblaje o inserción de conectores. Si la selección de material es inadecuada, el sistema puede funcionar en laboratorio pero perder margen cuando aumenta la temperatura, la longitud de canal o la velocidad de datos. Nuestro servicio está orientado a compradores e ingenieros que necesitan algo más concreto que una lista genérica de capacidades multicapa. Revisamos tamaño de panel útil, número de capas, pesos de cobre, necesidad de materiales low-loss, zonas de potencia, taladros de relación de aspecto alta, espesores finales, control de impedancia y estrategia de interconexión. También valoramos si el diseño requiere backdrill, vías ciegas o enterradas, test eléctrico específico, cupones TDR y control de planitud antes de liberar producción. En muchos proyectos, el backplane se decide demasiado tarde y eso encarece todo: conectores incompatibles con el espesor real, stackup que no alcanza la impedancia requerida, exceso de pérdida de inserción, distribución de cobre desequilibrada o refuerzos mecánicos improvisados. Por eso tratamos el backplane PCB como un servicio de ingeniería de fabricación y no solo como una extensión del PCB multicapa. El objetivo es que la placa entre en producción con criterios realistas de integridad de señal, montaje y fiabilidad, no con supuestos optimistas que luego obliguen a rediseñar el sistema completo.
