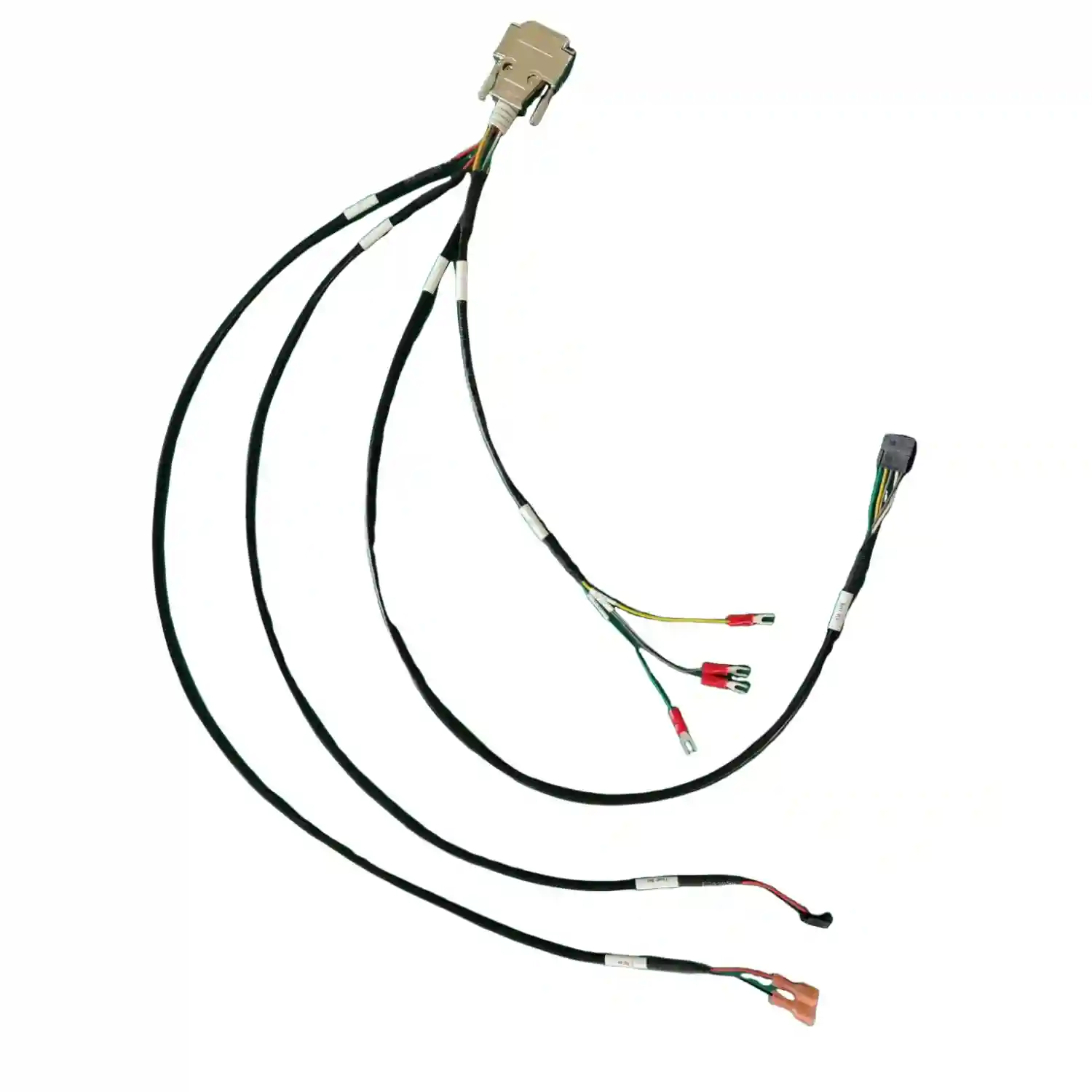

Introducción
No todos los arneses de cables son iguales. Un arnés para un automóvil tiene requisitos completamente diferentes a uno para un dispositivo médico o una máquina industrial. Confundir estos requisitos puede resultar en productos rechazados, certificaciones fallidas o peor: fallos en campo.
Esta guía compara los tres sectores principales de arneses: automotriz, médico e industrial. Aprenderás qué hace único a cada uno y por qué no puedes simplemente usar el mismo proveedor/proceso para todos.
Hommer Zhao, Founder & CEO, WIRINGO: "En arneses y cableados, el estándar que separa un prototipo aceptable de una producción repetible es IPC/WHMA-A-620. Si no defines clase, fuerza de extracción y criterio visual, el defecto aparece después de 1.000 o 10.000 ciclos, no en la primera muestra."
Visión General: Tres Mundos Diferentes
Automotriz
- Prioridad #1: Fiabilidad a largo plazo bajo condiciones extremas
- Certificación clave: IATF 16949[1]
- Volumen típico: Alto (miles-millones)
Médico
- Prioridad #1: Seguridad del paciente
- Certificación clave: ISO 13485[2], IEC 60601[3]
- Volumen típico: Medio (cientos-miles)
Industrial
- Prioridad #1: Durabilidad en entornos hostiles
- Certificación clave: UL, CE, ISO 9001
- Volumen típico: Variable
Tabla Comparativa General
| Aspecto | Automotriz | Médico | Industrial |
|---|---|---|---|
| Certificación | IATF 16949 | ISO 13485 | ISO 9001/UL |
| Trazabilidad | Por lote | Por unidad | Por lote |
| Temperatura | -40°C a +125°C | +10°C a +40°C | -20°C a +80°C |
| Flexibilidad | Media | Alta | Baja |
| Resistencia química | Aceites, combustibles | Desinfectantes | Aceites, solventes |
| EMI/Blindaje | Selectivo | Crítico | Variable |
| Biocompatibilidad | No requerida | Obligatoria | No requerida |
| Vida útil diseño | 15-20 años | 5-10 años | 10-20 años |
Arneses Automotrices en Detalle
¿Qué los hace especiales?
Los arneses automotrices son el "sistema nervioso" del vehículo. Un coche moderno puede tener 1,500+ cables y pesar 30-50kg solo en cableado.
Requisitos específicos:
| Requisito | Especificación | Por qué |
|---|---|---|
| Temperatura | -40°C a +125°C | Motor, exterior |
| Vibración | 10-2000Hz, años | Vehículo en movimiento |
| Resistencia aceite | SAE J1128[4] | Compartimento motor |
| Retardancia fuego | FMVSS 302 | Seguridad |
| Sal/humedad | 1000+ hrs niebla salina | Corrosión |
Certificación IATF 16949
Lo que implica para el fabricante[1]:
- APQP (Advanced Product Quality Planning)
- PPAP (Production Part Approval Process)
- Control estadístico de procesos (SPC)
- FMEA (Análisis de modos de fallo)
- Trazabilidad completa de lotes
Conectores típicos:
| Tipo | Aplicación |
|---|---|
| USCAR | Conexiones generales |
| Deutsch | Motores, ambientes severos |
| Molex | Electrónica interior |
| TE Connectivity | Multi-aplicación |
Materiales comunes:
Conductor: Cobre estañado, CCA para reducir peso
Aislamiento: XLPE, PVC especial, silicona para alta temperatura
Protección: Corrugado (PA6, PP), cinta PET, malla
Nuestra certificación IATF 16949 garantiza cumplimiento de todos estos requisitos.
Arneses Médicos en Detalle
¿Qué los hace especiales?
Los arneses médicos están en contacto directo o indirecto con pacientes. Un fallo puede significar una vida en riesgo.
Requisitos específicos:
| Requisito | Especificación | Por qué |
|---|---|---|
| Biocompatibilidad | ISO 10993 | Contacto paciente |
| Esterilización | EtO, autoclave, gamma | Uso en quirófano |
| EMI/EMC | IEC 60601-1-2[3] | No interferir equipos |
| Corriente fuga | <100μA | Seguridad paciente |
| Limpieza | Resistente desinfectantes | Higiene |
Certificación ISO 13485
Lo que implica[2]:
- Sistema de gestión de calidad documentado
- Análisis de riesgos (ISO 14971)
- Validación de procesos
- Trazabilidad por unidad individual
- Gestión de quejas y recalls
Clasificación de dispositivos médicos:
| Clase | Riesgo | Ejemplo de arnés |
|---|---|---|
| I | Bajo | Cable de alimentación externo |
| IIa | Medio-bajo | Sensor de diagnóstico |
| IIb | Medio-alto | Monitor de signos vitales |
| III | Alto | Equipos de soporte vital |
Materiales especiales:
Conductor: Cobre de alta pureza, plata para implantes
Aislamiento: Silicona médica, TPE, PTFE
Biocompatibles: Certificados ISO 10993
Conectores típicos:
| Tipo | Aplicación |
|---|---|
| LEMO | Equipos de diagnóstico |
| Fischer | Implantes, quirúrgico |
| ODU | Multi-aplicación médica |
Arneses Industriales en Detalle
Hommer Zhao, Founder & CEO, WIRINGO: "Un crimpado fiable no se valida con intuición. Necesitas una ventana de proceso medible, por ejemplo altura de crimpado controlada, continuidad al 100% y pull test documentado por lote según la sección del conductor y el terminal."
¿Qué los hace especiales?
Los arneses industriales operan en fábricas, maquinaria pesada y entornos hostiles donde la vibración, temperatura y químicos son constantes.
Requisitos específicos:
| Requisito | Especificación | Por qué |
|---|---|---|
| Temperatura | -20°C a +80°C típico | Fábricas, exterior |
| Vibración | Continua | Maquinaria en operación |
| Químicos | Aceites, solventes | Entorno industrial |
| Flexibilidad mecánica | Cadenas portacables | Robots, ejes móviles |
| EMI | Blindaje según aplicación | Variadores, motores |
Normativas y certificaciones:
| Certificación | Aplica a |
|---|---|
| UL[5] | Norte América |
| CE | Europa |
| ISO 9001 | Global |
| IP67/IP69K | Protección polvo/agua |
Aplicaciones industriales:
| Sector | Requisitos especiales |
|---|---|
| Robótica | Alta flexibilidad, millones de ciclos |
| Automatización | Resistencia EMI |
| Maquinaria CNC | Precisión, blindaje |
| Energía | Alta potencia, exterior |
Materiales comunes:
Conductor: Cobre flexible (alta cantidad de hilos)
Aislamiento: PUR (muy flexible), TPE, PVC industrial
Protección: Malla metálica, corrugado reforzado
Comparativa de Pruebas por Industria
Pruebas automotrices:
| Prueba | Método | Criterio típico |
|---|---|---|
| Tensión de extracción | Pull test | >50N para terminales |
| Continuidad | 100% | <10mΩ |
| Resistencia aislamiento | Hi-pot 1000V | >100MΩ |
| Ciclos térmicos | -40/+125°C, 1000 ciclos | Sin degradación |
| Niebla salina | 500-1000 hrs | Sin corrosión |
| Vibración | Per SAE J1455 | Sin fallos |
Pruebas médicas:
| Prueba | Método | Criterio |
|---|---|---|
| Corriente de fuga | IEC 60601 | <100μA tipo B |
| Rigidez dieléctrica | Hi-pot | Sin breakdown |
| Biocompatibilidad | ISO 10993 | Pass |
| Esterilización | Según método | Sin degradación |
| Limpieza | Validación | Partículas |
Pruebas industriales:
| Prueba | Método | Criterio |
|---|---|---|
| Flexión | Ciclos en cadena | >1M ciclos típico |
| Resistencia aceite | Inmersión 24h | Sin degradación |
| IP rating | Inmersión/spray | IP67/IP69K |
| EMI | Según aplicación | Pass |
Consideraciones de Coste
Factores de coste por industria:
| Factor | Automotriz | Médico | Industrial |
|---|---|---|---|
| Materiales | Medio | Alto | Medio |
| Certificación | Alto | Muy alto | Medio |
| Documentación | Alto | Muy alto | Medio |
| Pruebas | Alto | Muy alto | Medio |
| Volumen | Alto = bajo coste/u | Menor = mayor coste/u | Variable |
Coste relativo por unidad (ejemplo similar complejidad):
| Industria | Coste Relativo |
|---|---|
| Automotriz (alto vol) | $ |
| Industrial | $$ |
| Automotriz (bajo vol) | $$$ |
| Médico | $$$$ |
Servicios WellPCB por Industria
Automotriz
- Certificación IATF 16949
- PPAP completo
- Volumen alto
Médico
- Certificación ISO 13485
- Trazabilidad individual
- Sala limpia disponible
Industrial
- Certificación ISO 9001
- Diseño a medida
- Volumen flexible
Servicios complementarios:
Errores Comunes a Evitar
Error 1: "Un proveedor general sirve para todo"
Realidad: Cada industria tiene requisitos únicos. Un proveedor de arneses industriales probablemente no tiene ISO 13485 para médico.
Error 2: "IATF 16949 cubre todo"
Realidad: IATF es para automotive. No sustituye ISO 13485 para médico ni garantiza requisitos industriales específicos.
Error 3: "El coste es similar"
Realidad: Los arneses médicos cuestan 3-5x más que industriales por las certificaciones y trazabilidad requeridas.
Error 4: "Los materiales son intercambiables"
Realidad: Un cable que pasa automotive puede fallar en médico (biocompatibilidad) o industrial (flexibilidad).
Conclusión
Elegir el tipo correcto de arnés no es solo una cuestión de aplicación técnica, sino de cumplimiento regulatorio. Un arnés automotriz está diseñado para sobrevivir 15 años bajo el capó. Un arnés médico está diseñado para no dañar al paciente. Un arnés industrial está diseñado para no fallar nunca en producción.
Hommer Zhao, Founder & CEO, WIRINGO: "Cuando auditamos mazos para automoción o industria, buscamos tres números antes de aprobarlos: resistencia de contacto estable, 100% de test eléctrico y trazabilidad por lote. Sin esos datos, el precio bajo deja de ser relevante."
Resumen rápido:
- Automotriz: IATF 16949, extremos térmicos, alto volumen
- Médico: ISO 13485, biocompatibilidad, trazabilidad total
- Industrial: Durabilidad, flexibilidad, entornos hostiles
¿Necesitas arneses para tu industria específica? Contacta con nuestro equipo especializado o solicita cotización.
FAQ
¿Qué estándar debo pedir para un arnés o cable assembly profesional?
Para la mayoría de proyectos industriales y OEM, pida IPC/WHMA-A-620 Clase 2 como mínimo. Si el producto va a automoción, médico o entornos críticos, conviene documentar además trazabilidad por lote, test eléctrico al 100% y criterios de aceptación visual por escrito.
¿Cuándo un crimpado necesita prueba de tracción?
Siempre que el arnés vaya a producción repetitiva o a una aplicación crítica. La práctica habitual es validar altura de crimpado, sección de conductor y fuerza de extracción con una muestra definida por lote, además de registrar continuidad y polaridad al 100%.
¿Qué pruebas eléctricas son razonables antes del envío?
Como base, continuidad al 100%, prueba de cortos al 100% y verificación de pinout completo. En aplicaciones de señal o potencia también se añaden resistencia de contacto, hipot o aislamiento según tensión nominal y especificación del cliente.
¿Cuánta trazabilidad debería exigir a mi proveedor?
Como mínimo, lote de cable, terminal, máquina o herramienta usada, fecha de producción y resultado del test eléctrico. En sectores regulados, esa trazabilidad debe conservarse durante años y vincularse a cada orden de trabajo.
¿Cómo sé si debo soldar o crimpar una terminación?
Para producción repetible, vibración y mantenimiento, el crimpado suele ser la primera opción porque IPC/WHMA-A-620 permite controlarlo con parámetros medibles. La soldadura se reserva para casos concretos donde el terminal o el entorno lo justifiquen.
