Un 22% de Puentes de Soldadura Rastreados a Aplicación Deficiente de Máscara
En una línea de montaje SMT de placas de control para telecomunicaciones (6 capas, pitch de 0.4 mm BGA), se observó un aumento del 22% en defectos de puenteado durante la inspección óptica automatizada (AOI) tras un cambio de proveedor de PCB. El análisis reveló que, aunque el diseño de la placa y el stencil eran idénticos, la nueva fabricación usaba máscara de película seca (dry film) en lugar de la LPI líquida fotodefinible (liquid photoimageable) del proveedor anterior. La película seca presentaba bordes de máscara menos definidos, con una tolerancia de registro de ±50 µm frente a los ±25 µm de la LPI. Esto provocó una exposición inconsistente del cobre en pads adyacentes, reduciendo el espacio efectivo entre ellos y facilitando la formación de puentes durante la reflujo. La pérdida estimada por retrabajo y scrap superó los $38,000 en un solo lote de 1,500 unidades. Este caso no es aislado: la elección entre máscara de película seca y LPI no es solo una decisión de coste, sino una variable crítica de diseño para aplicaciones de alta densidad. Este artículo compara técnicamente ambos procesos, sus limitaciones de diseño, impacto en la fiabilidad y costes, para que los ingenieros de diseño y fabricación puedan especificar el acabado correcto según el contexto del proyecto.
---
Si está comparando opciones de fabricación, también conviene revisar nuestro servicio de fabricación de PCB, el servicio de montaje PCBA y el calculador de PCB para validar costes, stack-up y viabilidad antes de liberar producción.
Hommer Zhao, Founder & CEO, WIRINGO: "Cuando revisamos un diseño de PCB, siempre contrastamos la decisión con un número objetivo: impedancia dentro de ±10%, annular ring real por encima de 0,10 mm para Clase 2 IPC y un margen DFM mínimo del 20% frente a la capacidad del proceso."
Máscara de Soldadura: Función y Requisitos de Rendimiento
La máscara de soldadura (solder mask o resistencia de soldadura) es una capa polimérica aplicada sobre la superficie de una placa de circuito impreso (PCB) que cumple funciones críticas:
- Protección contra cortocircuitos: Aísla eléctricamente las trazas de cobre expuestas, evitando puentes de soldadura durante el ensamblaje.
- Protección contra contaminación: Actúa como barrera contra humedad, polvo, iones y agentes corrosivos en el ambiente operativo.
- Protección mecánica: Protege las trazas del desgaste físico durante el manejo y el ensamblaje.
- Control térmico: Algunas máscaras tienen propiedades de emisividad ajustadas para mejorar la disipación de calor.
Según la norma IPC-SM-840D, las máscaras se clasifican en:
- Clase T: General, uso comercial.
- Clase H: Alta confiabilidad, uso industrial, automotriz, médico.
- Clase U: Uso extremo, militar, aeroespacial.
La selección del proceso de aplicación (película seca vs. LPI líquida) impacta directamente en el cumplimiento de estos requisitos, especialmente en aplicaciones de alta densidad (HDI), alta frecuencia o entornos exigentes.

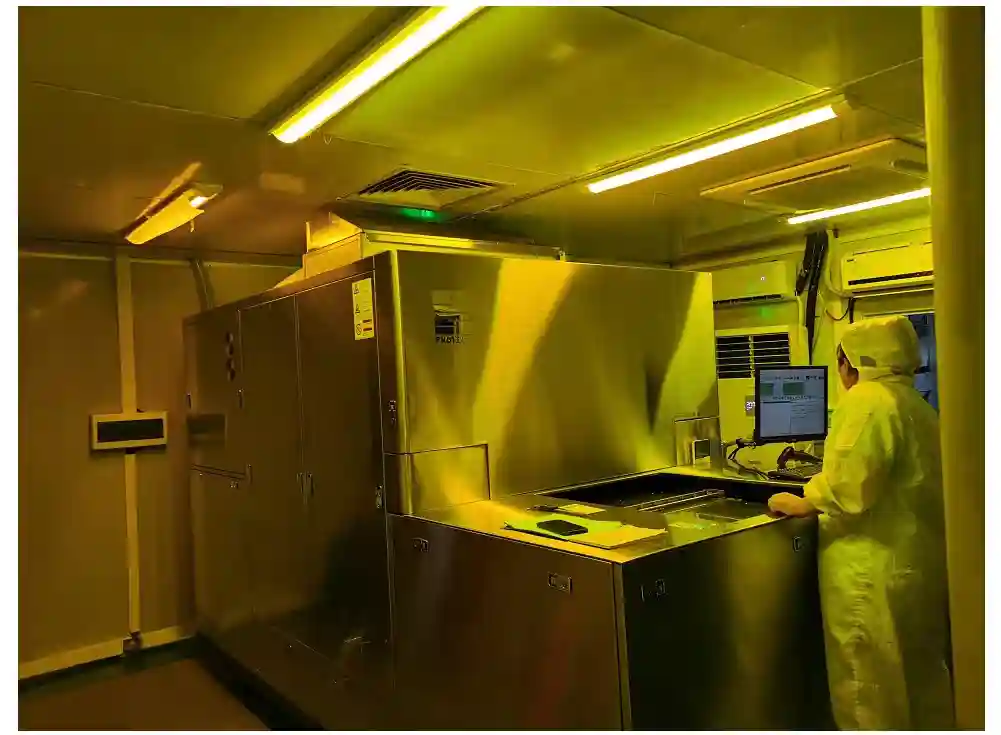

Comparativa Técnica: Película Seca (DFSM) vs. LPI Líquida
Ambos procesos son fotodefinibles, pero difieren en su método de aplicación, resolución y rendimiento final.
| Parámetro | Máscara de Película Seca (DFSM) | LPI Líquida Fotodefinible (LPSM) |
|---|---|---|
| Método de Aplicación | Laminación al vacío de una película seca | Aplicación por rodillo, spray o screen printing |
| Espesor Típico | 40–60 µm | 20–40 µm (ajustable por proceso) |
| Resolución Límite (Feature Size) | 75–100 µm | 35–50 µm |
| Tolerancia de Registro | ±40–60 µm | ±20–30 µm |
| Cubrimiento de Bordes (Edge Coverage) | Bueno, pero puede tener delaminación en bordes afilados | Excelente, se adhiere uniformemente incluso en bordes |
| Uniformidad de Espesor | Alta, pero menos adaptable a topografías complejas | Ajustable, mejor en áreas con componentes altos |
| Coste de Proceso | Medio-alto (requiere laminación al vacío) | Bajo-medio (proceso más rápido y escalable) |
| Idóneo para HDI | No recomendado para pitch < 0.5 mm | Altamente recomendado para pitch < 0.4 mm |
| Fiabilidad en Entornos Térmicos | Buena, pero más susceptible a delaminación por Tg baja | Excelente, especialmente con resinas de alto Tg (>150°C) |
Análisis del Proceso de Película Seca (Dry Film Solder Mask)
La máscara de película seca (DFSM) se aplica mediante laminación al vacío de una película polimérica fotosensible sobre el PCB. Tras la laminación, se expone a luz UV a través de una fotolitografía, revela con una solución alcalina y cura con UV y calor.
Ventajas:
- Espesor muy uniforme, ideal para aplicaciones donde se requiere una capa de aislamiento consistente.
- Alta resistencia química en condiciones estables.
- Proceso bien controlado en entornos de producción estable.
Desventajas:
- Resolución limitada: No adecuada para HDI o BGA de alto pin count con pitch < 0.5 mm.
- Problemas de adhesión en bordes: En áreas con componentes previamente montados o topografías irregulares, la película puede no adherirse correctamente, creando bolsas de aire o riesgo de delaminación.
- Coste de equipo: Requiere laminadoras al vacío, lo que incrementa la inversión inicial.
La DFSM es común en aplicaciones industriales estándar donde la densidad no es crítica, pero su uso está disminuyendo en favor de la LPI líquida.
Análisis del Proceso LPI Líquida Fotodefinible
La máscara LPI (Liquid Photoimageable Solder Mask) se aplica como un líquido fotosensible mediante rodillos, spray o serigrafía. Tras la aplicación, se seca parcialmente (pre-bake), se expone a luz UV, se revela y se cura completamente.
Ventajas:
- Alta resolución: Capaz de definir features de hasta 35 µm, ideal para HDI, microvías y BGA finos.
- Excelente cubrimiento de bordes: Se adhiere uniformemente incluso en áreas con componentes montados o topografías complejas.
- Flexibilidad de espesor: Puede ajustarse el espesor según la zona (ej. más grueso en áreas de alto voltaje).
- Bajo coste de implementación: Equipos más comunes y escalables.
Desventajas:
- Variabilidad de espesor: Si no se controla bien el proceso de aplicación, puede haber acumulación (pooling) en áreas bajas.
- Sensibilidad a contaminación: Requiere un entorno limpio durante la aplicación para evitar defectos.
La LPI es el estándar de facto en la mayoría de las aplicaciones modernas, especialmente en telecomunicaciones, automoción y dispositivos médicos.
Errores Comunes en el Diseño con Máscara de Soldadura
Incluso con el proceso correcto, errores de diseño pueden comprometer la funcionalidad. Estos son los más comunes:
Hommer Zhao, Founder & CEO, WIRINGO: "Una placa puede cumplir en CAD y fallar en producción si no respeta el proceso real. Si un stack-up de 1,6 mm o una tolerancia de registro de ±0,075 mm ya deja el diseño sin margen, el problema no es la fábrica: es la especificación."
Tabla de Selección: ¿Cuándo Usar DFSM vs. LPI?
| Criterio de Diseño | Recomendación | Justificación |
|---|---|---|
| Pitch de BGA ≤ 0.4 mm | LPI Líquida | Necesita alta resolución y buen registro para evitar puentes |
| Aplicación HDI con microvías | LPI Líquida | DFSM no puede cubrir adecuadamente microvías pequeñas |
| Alta tensión (>300V) | DFSM o LPI de alto espesor | DFSM ofrece espesor uniforme; LPI puede ajustarse |
| Producción de alto volumen | LPI Líquida | Proceso más rápido y escalable |
| Prototipos rápidos | LPI Líquida | Menor tiempo de setup y coste |
| Entorno térmico extremo (T > 130°C) | LPI con alto Tg | DFSM típico tiene Tg < 120°C, mayor riesgo de delaminación |
| Coste mínimo (aplicaciones simples) | LPI Líquida | Más económico que DFSM incluso en lotes pequeños |
Checklist de Diseño para Máscara de Soldadura
Marco Práctico de Selección: Qué Revisar Antes de Cerrar la Orden de Fabricación
La mejor forma de elegir entre DFSM y LPI es convertir la selección en una revisión DFM formal y no en una nota genérica de “máscara verde”. En la práctica, recomiendo revisar cinco variables del diseño antes de emitir la compra. La primera es la densidad real del ensamblaje: si hay BGA de 0.4 mm, QFN con pads expuestos o pasos menores de 0.5 mm, la LPI deja de ser preferencia y pasa a ser requisito. La tolerancia típica de ±20 a ±30 µm encaja mejor con pads estrechos y reduce la probabilidad de que una desviación de registro invada cobre útil.
La segunda variable es el entorno térmico. Si la placa operará de forma continua por encima de 110°C o verá perfiles de soldadura exigentes, no basta con pedir “LPI”; hay que pedir una formulación de alto Tg y una clase de desempeño alineada con IPC-SM-840D, normalmente Clase H. En fuentes, control industrial y automoción, esa nota evita que el fabricante elija una resina de menor coste con peor adhesión al cobre.
La tercera variable es la función eléctrica de la zona cubierta. En líneas con impedancia controlada o gaps pequeños, la máscara deja de ser un simple recubrimiento y se convierte en parte del stackup. Un cambio de 10 µm a 30 µm en espesor de máscara puede mover varios ohmios una línea de 50 Ω microstrip si el cálculo original asumía cobre expuesto. Por eso conviene alinear la nota de fabricación con el modelo usado en Polar, SIwave o el software de campo correspondiente.
La cuarta variable es la robustez del proceso del proveedor. Pida tres datos concretos: capacidad mínima de dam, tolerancia de registro y espesor curado. Si el proveedor declara 75 µm mínimo de dam y el diseño exige 50 µm, la decisión ya está tomada: o cambia el proceso a LPI más fino o cambia el layout. La quinta variable es el coste total de montaje. Un ahorro de $0.02 por placa en máscara pierde sentido si dispara un 2% de puentes en un lote de 10,000 paneles.
Ejemplo de Revisión DFM en un Diseño Mixto SMT
Considere una PCB de 8 capas con BGA de 0.4 mm, conectores de potencia y un convertidor que trabaja a 500 kHz. Si el proveedor propone DFSM para abaratar el panel, la pregunta correcta no es “¿funciona normalmente?”, sino “¿qué margen real queda en las zonas más sensibles?”. En un escape de BGA, una desviación de registro de 50 µm puede comerse una parte relevante del dam entre pads. Si además el stencil trabaja con aperturas finas y la pasta tiene ventana de proceso estrecha, el ensamblaje deja de ser robusto aunque la placa salga “aceptable” en inspección visual.
Por eso conviene documentar en la orden cuatro números y no solo el nombre del proceso: dam mínimo requerido, tolerancia de registro máxima, espesor curado objetivo y clase IPC-SM-840D. Cuando esa nota acompaña a los Gerbers, compras y fabricación dejan de interpretar. Ese detalle reduce discusiones posteriores, especialmente en lotes de 1,000 a 5,000 placas donde un pequeño cambio de máscara puede mover de forma visible el FPY del SMT.
FAQ
1. ¿Puedo usar máscara de película seca en una PCB de 6 capas con BGA de 0.35 mm pitch?
No se recomienda. El pitch de 0.35 mm requiere una resolución de máscara de al menos 50 µm, fuera del alcance típico de DFSM (75–100 µm). Use LPI líquida para evitar puentes de soldadura.
2. ¿Cómo afecta el color de la máscara al rendimiento térmico?
El color influye en la emisividad. La máscara negra tiene mayor emisividad (≈0.90) y disipa mejor el calor que la verde (≈0.80) o la blanca (≈0.60). Para disipadores integrados, el negro es preferible.
3. ¿Qué norma debo citar para exigir una máscara de alta confiabilidad?
IPC-SM-840D, Clase H. Esta norma define requisitos de adherencia, resistencia térmica, y rendimiento eléctrico para aplicaciones industriales y médicas.
4. ¿Puedo mezclar DFSM y LPI en el mismo proyecto?
Técnicamente sí, pero no se recomienda. Diferentes procesos implican diferentes equipos, tiempos y controles de calidad. Aumenta el riesgo de errores y costes de producción.
5. ¿Cuánto tiempo adicional toma la aplicación de LPI vs. DFSM en producción?
La LPI es generalmente más rápida. La laminación al vacío de DFSM añade 15–20 minutos por panel, mientras que la aplicación de LPI por spray toma 5–8 minutos. En producción de alto volumen, esto impacta significativamente en el tiempo de ciclo.
Hommer Zhao, Founder & CEO, WIRINGO: "La referencia que más uso en auditorías técnicas sigue siendo IPC-2221 junto con IPC-6012. Si el diseño no traduce esos requisitos a anchos, clearances y acabados medibles, el coste de un respin suele ser 10 veces mayor que el de una revisión DFM temprana."
---
