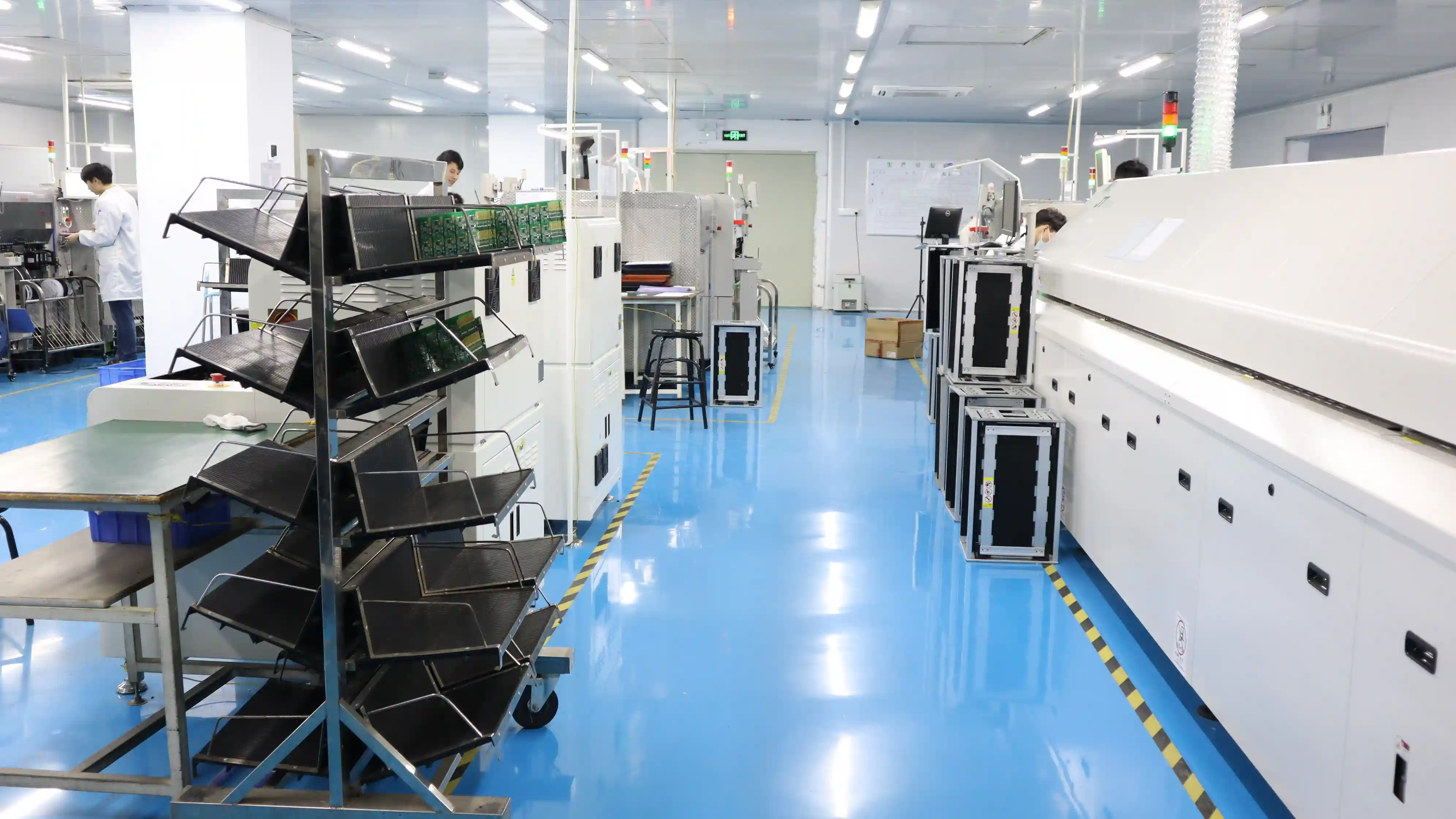

Por Qué la Máquina Pick and Place No Arregla un Proceso SMT Mal Definido
En muchas RFQ de montaje PCBA, el comprador pregunta cuántos componentes por hora puede colocar la línea. La cifra importa, pero no es la variable principal. Una máquina pick and place [1] solo rinde de verdad cuando el paquete documental, los feeders, la impresión de pasta y la estrategia de inspección están alineados con el producto. De lo contrario, la velocidad nominal se convierte en una cifra comercial sin relación con el yield real.
Dentro de una línea SMT [2], la colocación automática es el puente entre impresión y reflow. Si ese puente falla, aparecen componentes rotados, offsets, polaridades invertidas, no-picks, repetición de paradas, scrap por reel equivocado y lotes que exigen demasiada intervención manual. Por eso, hablar de pick and place no es hablar solo de una máquina; es hablar de disciplina de industrialización.
"Una línea que anuncia 60.000 CPH pero pierde 18 minutos por cambio de feeder no es una línea rápida. Es una línea mal preparada. En SMT, la velocidad útil la define el tiempo estable entre la primera placa buena y la última." — Hommer Zhao, Fundador & Experto Técnico
Esta guía está pensada para equipos que lanzan ensamblaje SMT, prototype PCB assembly, BGA assembly o programas NPI donde la colocación automática concentra el mayor riesgo de arranque. El objetivo no es vender una máquina, sino explicar qué debe pedir y verificar para que la línea produzca sin cuellos de botella invisibles.
Qué Hace Realmente una Estación Pick and Place
La función básica parece simple: tomar un componente desde un feeder, orientarlo, verificarlo con visión y colocarlo en la posición XY correcta sobre la pasta de soldadura. Pero en producción el proceso depende de más variables: biblioteca CAD correcta, centroides válidos, offset del nozzle, altura Z, vacuum, panelización, fiduciales globales y locales, disponibilidad de feeders y estabilidad del panel [1][2].
Eso significa que el error no siempre está en la máquina cuando aparece una mala colocación. A veces el problema viene de un archivo pick-and-place exportado con origen incorrecto. Otras veces proviene de un land pattern que obliga a la cámara a trabajar con márgenes mínimos. También puede nacer en un panel sin railes adecuados, en fiduciales mal definidos o en una secuencia de carga que obliga al operario a reconfigurar feeders en mitad del lote.
La lectura correcta para compras e ingeniería es esta: la máquina pick and place es un sistema de ejecución, no un mecanismo de compensación universal. Si la entrada es ambigua, la salida será inestable.
Tabla de Decisión: Qué Variable Limita el Rendimiento Real
| Variable operativa | Lo que suele mirar compras | Lo que realmente impacta el yield | Señal de alerta en NPI | Acción correcta |
|---|---|---|---|---|
| CPH nominal | velocidad máxima anunciada | tiempo estable con producto real | la línea corre rápido pero se detiene con frecuencia | medir output por hora útil, no solo CPH de catálogo |
| Precisión declarada | valor en micras del datasheet | precisión repetible con fiduciales y warpage reales | offsets intermitentes en QFN o 0402 | validar panel, fiduciales y cámara antes de culpar al equipo |
| Feeders disponibles | número total de slots | tiempo de cambio, trazabilidad y preparación offline | cambios de reel durante el lote y paradas largas | preparar kits completos y definir familia de feeders |
| Librerías CAD | exportación estándar del cliente | consistencia entre BOM, footprint y centroides | polaridad invertida o ángulo incorrecto | revisar centroides y top/bottom antes de liberar producción |
| Inspección | AOI al final del proceso | detección temprana de errores de colocación | fallos repetidos descubiertos tarde | combinar primera placa, AOI y retroalimentación rápida |
| Panelización | número de placas por panel | estabilidad mecánica y acceso de boquillas | vibración, flexión o mala referencia óptica | revisar railes, tooling holes y fiduciales locales |
Una línea moderna puede colocar decenas de miles de componentes por hora, pero ese dato solo es útil si el lote mantiene continuidad operativa. En series pequeñas, el tiempo de preparación manda. En series medias, mandan feeders y cambios. En productos densos, mandan librerías, visión y panelización.
CPH, Takt Time y OEE: Tres Métricas que No Deben Mezclarse
Uno de los errores más frecuentes es usar "componentes por hora" como si fuera sinónimo de capacidad de entrega. No lo es. El CPH del fabricante describe la capacidad máxima teórica de colocación en condiciones controladas. El takt time describe el ritmo necesario para cumplir la demanda. El OEE aproxima la disponibilidad real de la línea. Si estas tres métricas no se separan, la planificación se vuelve engañosa.
En un lote con 180 referencias, dos BGAs, varios QFN y feeders mixtos, el cuello de botella no suele estar en la velocidad pura de colocación. Suele estar en:
- tiempo de preparación offline;
- validación de primeros artículos;
- reemplazo de reels parciales;
- errores de biblioteca o polaridad;
- confirmación AOI antes de continuar;
- coordinación entre impresión, colocación y reflow [4].
"Cuando una cotización promete capacidad por hora sin hablar de cambio de producto, feeder setup ni verificación de centroides, todavía no está describiendo capacidad industrial. Está describiendo marketing técnico." — Hommer Zhao, Fundador & Experto Técnico
Para un comprador, la pregunta útil no es "¿cuántos CPH tiene la máquina?", sino "¿qué output estable consiguen con mi mix de componentes, cuántos feeders usan y cuánto tarda un cambio completo de referencia?".
Feeders, Nozzles y Librerías: Donde Empieza la Productividad Real
Los feeders son el inventario vivo de la línea. Un feeder mal calibrado, mal cargado o no trazable destruye más tiempo que una pequeña diferencia de velocidad entre marcas de máquina. Lo mismo ocurre con los nozzles: si la boquilla no corresponde al cuerpo del componente o al encapsulado real, aumentan los no-picks, las recolocaciones y las paradas del operador.
La mejor práctica en SMT no es improvisar en máquina. Es preparar offline:
Si el programa incluye stencil SMT, control MSL o encapsulados finos, esta preparación deja de ser opcional. Un BGA o QFN caro no debería llegar a la máquina sin haber resuelto antes BOM, humedad, orientación y estrategia de inspección.
Fiduciales, Panelización y Visión: La Parte que Más Se Subestima
Muchas incidencias atribuidas al pick and place nacen en realidad en el diseño del panel. La visión de la máquina necesita referencias estables para corregir posición y rotación. Si los fiduciales son pequeños, están demasiado cerca de cobre brillante, carecen de área despejada o cambian entre revisiones, la precisión aparente del equipo deja de ser repetible.
En paneles con piezas pequeñas o combinación de SMT y THT, también importa la rigidez mecánica. Una panelización agresiva puede flexar el PCB durante transporte, impresión o colocación. Eso afecta la altura Z efectiva, la lectura óptica y la planitud local, especialmente en QFN, CSP y conectores largos.
"He visto líneas excelentes perder 3 puntos de yield porque el panel estaba pensado para ahorrar material, no para ensamblar. Si el panel vibra o el fiducial no da una referencia limpia, la máquina solo ejecuta el error con más rapidez." — Hommer Zhao, Fundador & Experto Técnico
Por eso conviene revisar panelización antes del lanzamiento, igual que se revisan aperturas de stencil. Para proyectos de volumen, un panel ligeramente menos denso pero mucho más estable suele costar menos al final porque reduce paradas, falsa chatarra y retrabajo.
Qué Documentación Debe Enviar el Cliente para Evitar Errores de Colocación
Si el objetivo es lanzar un lote sin ambigüedad, la documentación mínima no puede limitarse a Gerbers y BOM. Para pick and place, el paquete debería incluir:
| Documento | Por qué importa en la colocación | Riesgo si falta |
|---|---|---|
| BOM con manufacturer part number | define package y alternativas válidas | reel incorrecto o sustitución no aprobada |
| Archivo de centroides o pick-and-place | posiciona cada componente en XY y rotación | offsets, giro erróneo o carga manual |
| Dibujo de ensamblaje | aclara polaridad y referencias críticas | inversión de diodos, LEDs o conectores |
| Notas de proceso | define adhesivo, backside SMT, limpieza o restricciones | secuencia mal planificada |
| Requisitos de inspección | fija AOI, rayos X, FAI o criterios IPC | fallos detectados demasiado tarde |
| Información de panelización | asegura railes, tooling y fiduciales válidos | inestabilidad mecánica y baja repetibilidad |
En productos médicos, automotrices o industriales, esta documentación también debe alinearse con calidad de sistema e inspección, no solo con montaje. Un archivo correcto en formato pero incorrecto en intención puede generar cientos de placas idénticamente mal colocadas.
Errores Típicos que Degradan el Yield en Pick and Place
Los problemas que más se repiten en lanzamiento SMT suelen ser previsibles:
Ninguno de esos fallos se arregla comprando una máquina más cara. Se arreglan con una disciplina de transferencia NPI y con responsables claros entre diseño, sourcing, ingeniería de proceso y producción.
Cuándo la Colocación Automática se Convierte en una Ventaja Competitiva Real
El pick and place aporta valor real cuando la línea puede cambiar de producto sin caos, mantener repetibilidad en componentes de paso fino y escalar desde prototipo hasta serie sin rehacer media industrialización. Esa es la diferencia entre un proveedor que "tiene SMT" y uno que controla el proceso.
Para un OEM, la ventaja operativa se ve cuando:
- la primera placa buena llega rápido;
- los feeders se preparan offline;
- AOI y retrabajo no se vuelven la segunda línea de producción;
- la trazabilidad liga cada reel y cada lote con el resultado;
- la documentación sirve igual para prototipo, FAI y serie.
En ese contexto, la máquina pick and place no es solo automatización. Es una palanca de coste, plazo y fiabilidad. Si el proceso está maduro, reduce intervención manual y variación. Si el proceso está inmaduro, solo acelera la repetición del mismo error.
Cómo Evaluar a un Proveedor SMT sin Quedarse en la Ficha Técnica
Cuando compare proveedores para smt assembly, turnkey assembly o fabricación y ensamblaje integrado, conviene pedir respuestas concretas:
1. ¿Cómo preparan feeders y kits antes de arrancar?
La preparación offline reduce minutos muertos y errores humanos. Si el proveedor depende de cargar reels en línea durante el arranque, la productividad real cae.
2. ¿Qué validan del archivo pick and place antes de la producción?
Debe haber una revisión de origen, rotación, lado top/bottom y referencias críticas. No basta con importar el CSV.
3. ¿Qué hacen cuando hay componente alternativo o shortage?
La máquina no puede resolver una equivalencia dudosa. Debe existir un proceso formal de aprobación de sustitutos.
4. ¿Cómo cierran el bucle entre colocación e inspección?
La AOI [3] y el first article deben devolver información útil antes de correr todo el lote.
5. ¿Qué capacidad tienen para QFN, BGA y pitch fino en producción estable?
No pregunte solo el mínimo teórico. Pregunte el rango que pueden sostener con yield aceptable y con qué controles.
FAQ
¿Qué significa realmente pick and place en una línea SMT?
Es la etapa automatizada que toma componentes desde feeders y los coloca sobre la PCB con coordenadas XY, rotación y altura controladas. Su precisión depende de librerías, visión, fiduciales, panelización y estabilidad del proceso completo, no solo de la máquina.
¿Cuántos componentes por hora debería considerar como una cifra realista?
Depende del mix de producto. Un valor comercial de 40.000 a 60.000 CPH puede caer bastante en lotes con alta mezcla, muchos feeders o cambios frecuentes. La métrica útil es el output por hora útil del producto real, no el máximo del catálogo.
¿Qué archivos debo enviar para evitar errores de colocación?
Como mínimo: BOM con part numbers, Gerbers, archivo pick-and-place, dibujo de ensamblaje y notas de polaridad. Si hay BGA, SMT por ambas caras o inspección crítica, añada panelización y requisitos de prueba desde la primera RFQ.
¿Los fiduciales siguen siendo críticos si la máquina es moderna?
Sí. Incluso con visión avanzada, la referencia óptica sigue siendo esencial. Fiduciales globales y locales bien definidos reducen offsets, especialmente en QFN, CSP, BGA y placas con tolerancias ajustadas o cierto warpage.
¿Qué provoca más paradas en pick and place: la máquina o los feeders?
En muchos NPI, los feeders y la preparación previa generan más tiempo muerto que la máquina misma. Reels mal cargados, feeders incompatibles o nozzles incorrectos pueden degradar el rendimiento varios puntos porcentuales aunque la plataforma sea nueva.
¿Cómo puedo saber si un proveedor controla de verdad su proceso SMT?
Pida evidencia de revisión documental, preparación offline de feeders, first article, AOI temprana, trazabilidad por lote y experiencia estable con pitch fino. Si solo responden con CPH y marca de máquina, la evaluación está incompleta.
Conclusión: El Buen Pick and Place Empieza Antes de Pulsar Start
La colocación automática solo funciona bien cuando diseño, documentación, feeders, visión, panelización e inspección operan como un sistema. La máquina importa, pero el resultado depende más de la preparación que de la velocidad declarada.
Si está evaluando un nuevo proveedor para montaje PCBA, ensamblaje SMT o una transferencia NPI con archivos Gerber, BOM y centroides, podemos revisar el paquete técnico antes de liberar producción. Para discutir su próximo proyecto, contacte con nosotros.
