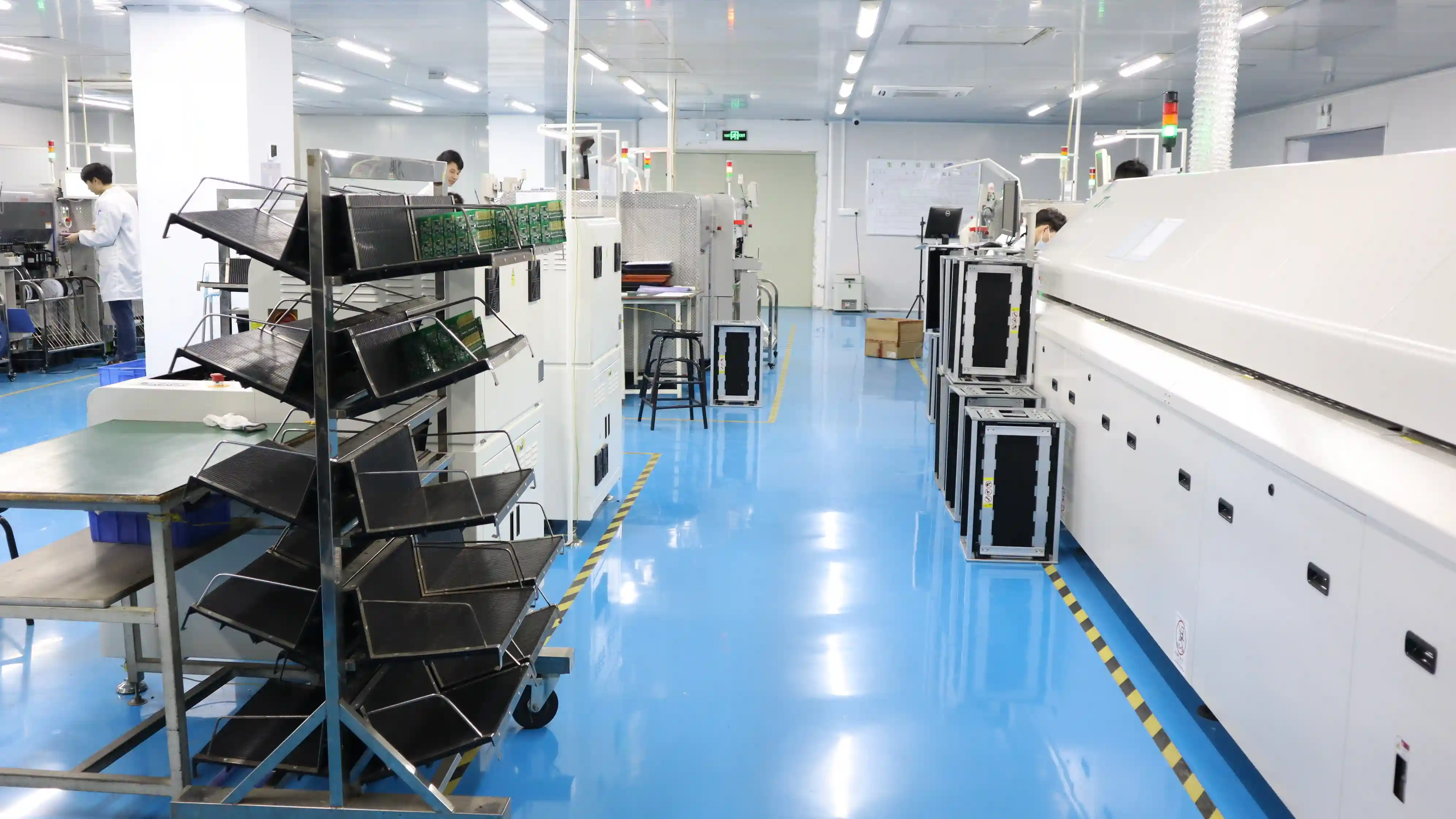

Por Qué la Pasta de Soldadura Decide Más Defectos que el Horno
En muchas reuniones de NPI, el equipo discute perfil térmico, capacidad de pick-and-place, acabado superficial o coste del stencil. Sin embargo, la variable que más veces cambia el yield real en SMT es la pasta de soldadura [1]. La pasta no es solo "soldadura en crema". Es una combinación crítica de polvo metálico, flux, viscosidad, tamaño de partícula y comportamiento de impresión que determina cuánto material llega al pad, cómo se libera desde el stencil y cómo se forma la unión final durante reflow [2].
Cuando una línea SMT imprime demasiado volumen, aparecen puentes, bolas de soldadura y exceso de voiding. Cuando imprime poco, aparecen opens, head-in-pillow, wetting incompleto y soldaduras débiles. Por eso, elegir la pasta correcta no es un detalle operativo. Es una decisión de ingeniería de proceso que afecta coste, retrabajo, estabilidad de producción y capacidad de escalar.
"La pasta correcta no se elige por costumbre ni por precio por kilo. Se elige por geometría de pad, tipo de componente, ventana térmica y velocidad real de la línea. Si una pasta no libera bien en 0,4 mm pitch, el problema empieza antes de colocar el primer BGA." — Hommer Zhao, Fundador & Experto Técnico
Para proyectos de montaje PCBA, ensamblaje SMT, stencil SMT o turnkey assembly, esta guía resume cómo decidir entre aleaciones, tipos de polvo y controles de proceso sin convertir la compra en una apuesta.
Qué Hace Realmente una Pasta de Soldadura
La pasta combina dos elementos principales: polvo metálico y flux. El polvo aporta la aleación final; el flux limpia óxidos, ayuda a humectar y sostiene temporalmente los componentes antes del reflow [1][2]. En una línea de surface-mount technology, la calidad de la impresión depende de cómo esa mezcla responde al stencil, al tiempo fuera de refrigeración, a la humedad ambiente y a la velocidad de la impresora [3].
Esto explica por qué dos lotes con el mismo Gerber y el mismo stencil pueden producir resultados diferentes si cambia el proveedor de pasta, el lote, el tiempo de exposición o la preparación previa. No basta con decir "usamos SAC305". Dos pastas SAC305 pueden comportarse de forma distinta si cambian el flux, la distribución granulométrica o la reología.
Tabla de Selección Rápida: Qué Pasta Conviene según Aplicación
| Escenario de producción | Aleación habitual | Tipo de polvo recomendado | Ventaja principal | Riesgo si se elige mal |
|---|---|---|---|---|
| SMT estándar con 0603, QFP y pitch cómodo | SAC305 | Tipo 3 | equilibrio entre coste y estabilidad | puentes si el stencil es agresivo |
| Fine pitch, 0,4 mm, CSP o micro-BGA | SAC305 o aleación low-voiding | Tipo 4 | mejor liberación en aperturas pequeñas | depósito incompleto si se usa Tipo 3 |
| Prototipos rápidos con componentes mixtos | SAC305 | Tipo 3 o 4 según pitch mínimo | flexibilidad y disponibilidad | retrabajo si no se valida contra stencil |
| Producto legacy con proceso SnPb autorizado | Sn63/Pb37 | Tipo 3 | fusión eutéctica y ventana conocida | incumplimiento regulatorio si el mercado exige RoHS |
| Módulos de potencia con thermal pad grande | SAC305 low-voiding | Tipo 4 o 5 según diseño | mejor control de vacíos y mojado | hot spots y voiding alto |
| Línea mixta SMT/THT con doble proceso | SAC305 compatible con flux de ola | Tipo 3 o 4 | integración de limpieza y proceso | incompatibilidad química entre residuos |
La tabla no sustituye una prueba real de impresión, pero evita uno de los errores más comunes: comprar la pasta solo por disponibilidad. Para una placa con QFN, BGA, conectores y pads térmicos, la pregunta correcta no es cuál es la pasta "más usada", sino cuál mantiene el margen de proceso más amplio con su stencil y su perfil real.
SAC305, Sn63/Pb37 y Otras Aleaciones: Qué Cambia de Verdad
En la mayoría de proyectos modernos, la opción base es SAC305, una aleación sin plomo basada en estaño, plata y cobre, alineada con la tendencia lead-free solder y con requisitos regulatorios de muchos mercados [4]. Sn63/Pb37 sigue apareciendo en programas legacy, reparación o sectores muy concretos donde la normativa y el producto lo permiten, porque su comportamiento eutéctico y su historial de proceso siguen siendo conocidos.
Lo importante es no tratar estas aleaciones como intercambiables. SAC305 suele trabajar con picos de reflow más altos, cerca de 245-250 °C según la combinación de placa y componentes. Sn63/Pb37 trabaja bastante más abajo. Ese cambio afecta oxidación, warpage, compatibilidad con componentes sensibles, consumo del flux y tensión térmica sobre la PCBA.
"Cuando el equipo cambia de SnPb a SAC305 y mantiene la misma lógica de perfil, la línea parece estable durante unos días y luego empiezan los defectos difíciles de explicar. La aleación cambia mojado, temperatura y residuos. No es un simple cambio administrativo." — Hommer Zhao, Fundador & Experto Técnico
Para compras, esto significa que una equivalencia "mismo formato, distinto proveedor" no es suficiente si cambia también la química del flux o la familia de aleación. Si el producto está sujeto a RoHS, el proveedor debe confirmarlo por lote y por número de parte, no con un PDF genérico.
Tipo 3, Tipo 4 o Tipo 5: Cuándo Importa el Tamaño de Partícula
La clasificación Tipo 3, Tipo 4 o Tipo 5 se relaciona con el tamaño del polvo metálico. Cuanto más fino es el polvo, mejor suele comportarse en aperturas pequeñas, pero también sube el coste y aumenta la sensibilidad a oxidación y manejo. En términos prácticos:
- Tipo 3 suele funcionar bien en SMT estándar con 0603, 0402, QFP y muchos diseños industriales.
- Tipo 4 es una elección frecuente cuando hay 0201, CSP, micro-BGA o aperturas finas que exigen mejor liberación.
- Tipo 5 se reserva más para geometrías extremadamente finas, miniaturización avanzada o procesos muy concretos.
Si su producto usa pitch de 0,5 mm o más y pads razonables, Tipo 3 suele ser suficiente. Si entra en 0,4 mm o menos, o si el area ratio ya va justo, Tipo 4 deja de ser una mejora opcional y pasa a ser una protección contra opens y variabilidad de volumen.
La relación entre pasta y stencil es directa. Una pasta Tipo 4 no corrige por sí sola un mal diseño de aperturas, igual que un excelente stencil no compensa una pasta envejecida o mal acondicionada. El control de proceso debe unir stencil SMT, impresión, SPI y reflow dentro de una misma ventana.
Cinco Variables de Proceso que Definen el Resultado
Hay cinco variables que conviene revisar antes de culpar al operador o al horno:
NIST ha publicado trabajos útiles sobre la capacidad del proceso de impresión para fine pitch [5]. La lección práctica es clara: la impresión es un proceso estadístico. Si la variación de volumen ya nace en la impresora, el resto de la línea solo multiplica el problema. Por eso, una planta seria no evalúa la pasta solo por precio; la evalúa por Cp, Cpk, transferencia estable y repetibilidad entre turnos.
Vida Útil, Refrigeración y Manejo: Donde se Pierde el Control sin Ruido
Una de las causas más silenciosas de scrap en SMT no es la pasta equivocada, sino la pasta correcta manejada de forma incorrecta. Sacar el cartucho del refrigerador y usarlo de inmediato puede introducir condensación. Dejar la pasta demasiadas horas sobre el stencil aumenta evaporación de solventes, cambia la viscosidad y reduce la transferencia. Mezclar lotes o reutilizar material sin control añade otra capa de variabilidad.
El proveedor debe definir por escrito:
- rango de almacenamiento y transporte;
- tiempo de acondicionamiento antes de uso;
- tiempo máximo sobre stencil;
- criterio de descarte o reposición;
- compatibilidad con limpieza y procesos secundarios.
"He visto líneas perder 4 o 5 puntos de yield sin cambiar ni una sola máquina. Solo cambió el manejo: la pasta pasaba más tiempo abierta, el stencil se limpiaba tarde y nadie estaba mirando la deriva del volumen hasta que AOI empezó a disparar defectos." — Hommer Zhao, Fundador & Experto Técnico
Si la orden incluye BGA assembly, prototype PCB assembly o módulos con thermal pads grandes, el control del tiempo abierto y de la estabilidad de impresión es todavía más importante porque los defectos no siempre son visibles a simple vista.
Voiding, Head-in-Pillow y Otros Defectos que No Se Corrigen Solo con Perfil
Hay defectos que se atribuyen demasiado rápido al horno. El voiding bajo QFN o pads térmicos, por ejemplo, depende de geometría de apertura, volumen de pasta, volatilidad del flux y rampa térmica. El head-in-pillow en BGA puede relacionarse con oxidación, warpage, pasta, perfil o una combinación de factores. Los puentes en pitch fino pueden deberse a exceso de volumen, mala separación entre pads, limpieza insuficiente o mala liberación del stencil.
La respuesta útil no es "subir temperatura" o "cambiar velocidad" sin más. La respuesta útil es aislar variables:
| Defecto observado | Causa probable ligada a pasta | Qué revisar primero | Acción práctica |
|---|---|---|---|
| Puentes en fine pitch | exceso de depósito o mala liberación | tipo de polvo, apertura y limpieza | reducir apertura, validar Tipo 4, limpiar más |
| Opens en 0201 o CSP | volumen insuficiente o secado | tiempo abierto y area ratio | revisar manejo y capacidad de impresión |
| Voiding alto en thermal pad | flux y patrón de depósito | diseño de aperturas y rampa | usar patrón segmentado y pasta low-voiding |
| Head-in-pillow en BGA | oxidación, warpage o humectación insuficiente | estado de bolas, MSL y pasta | revisar MSL, perfil y condición del lote |
| Tombstoning en pasivos pequeños | desequilibrio de mojado | volumen por pad y simetría térmica | igualar depósito y revisar footprint |
Esta matriz ahorra tiempo porque evita tratar todos los defectos como si fueran un problema genérico de reflow. En muchos casos, la investigación debe empezar antes del horno.
Qué Pedir en una RFQ de Pasta de Soldadura y PCBA
Si la planta compra la pasta, el cliente técnico debe exigir algo más que la marca comercial. Como mínimo conviene documentar:
En proyectos con fabricación PCB, montaje PCBA y box build, esta definición evita que el proveedor resuelva un problema de plazo cambiando una variable química sin notificarlo. La pasta debe formar parte del paquete de control del proceso, igual que el stencil, el perfil y el plan de inspección.
Cuándo una Pasta Más Cara Sale Más Barata
Es fácil comparar precio por kilogramo y elegir la opción más barata. El error es ignorar el coste total. Si una pasta premium reduce puentes, retrabajo BGA, falsos defectos AOI o vacíos críticos en un módulo de potencia, el ahorro en yield puede superar con facilidad el sobrecoste inicial.
En lotes pequeños de alto valor, el criterio dominante no suele ser el precio de la pasta. Suele ser el coste del fallo oculto, del análisis de rayos X adicional, del retrabajo o del retraso en validación. Una pasta aparentemente barata se vuelve cara cuando comprime demasiado la ventana del proceso.
FAQ
¿Qué pasta de soldadura SMT debería usar como punto de partida?
Para la mayoría de PCBA sin plomo, SAC305 Tipo 3 es un punto de partida razonable si el diseño no baja de 0,5 mm de pitch y no usa aperturas muy finas. Si hay 0,4 mm, CSP o micro-BGA, conviene evaluar Tipo 4 desde el inicio.
¿Cuándo debo pasar de Tipo 3 a Tipo 4?
Cuando el área de apertura es pequeña y la liberación desde el stencil empieza a ser inestable. En la práctica, suele aparecer en 0201, 0,4 mm pitch, CSP y BGA finos. Si el SPI muestra volumen inconsistente, Tipo 4 merece una prueba formal.
¿SAC305 siempre es mejor que Sn63/Pb37?
No. SAC305 es la opción dominante para productos sin plomo y cumplimiento moderno, pero Sn63/Pb37 sigue siendo útil en programas legacy autorizados y ciertas reparaciones. La clave es compatibilidad regulatoria, ventana térmica y validación del proceso.
¿La pasta low-voiding elimina por completo los vacíos?
No. Reduce riesgo, pero no sustituye el diseño correcto del thermal pad, la segmentación de aperturas ni el perfil térmico. Si el pad está mal definido, una pasta mejor solo mitigará parte del problema.
¿Cuánto tiempo puede estar la pasta fuera de refrigeración?
Depende del fabricante y del lote, pero no debe improvisarse. Muchas pastas trabajan con ventanas controladas de pocas horas sobre el stencil y requieren acondicionamiento previo antes de abrirse. La referencia válida siempre debe ser la ficha técnica aprobada.
¿Qué debería pedir a mi proveedor además de la marca de pasta?
Aleación, tipo de polvo, lote, vida útil, criterio de manejo, compatibilidad con su stencil y evidencia de control SPI o impresión inicial. Si no puede dar esos datos, el proceso no está realmente bajo control.
Conclusión: La Pasta Debe Gestionarse como Variable Crítica, no como Consumible
La pasta de soldadura correcta amplía la ventana del proceso; la incorrecta la estrecha hasta convertir defectos evitables en rutina. En SMT, elegir bien la aleación, el tipo de polvo y el manejo operativo suele ahorrar más que perseguir defectos después del reflow.
