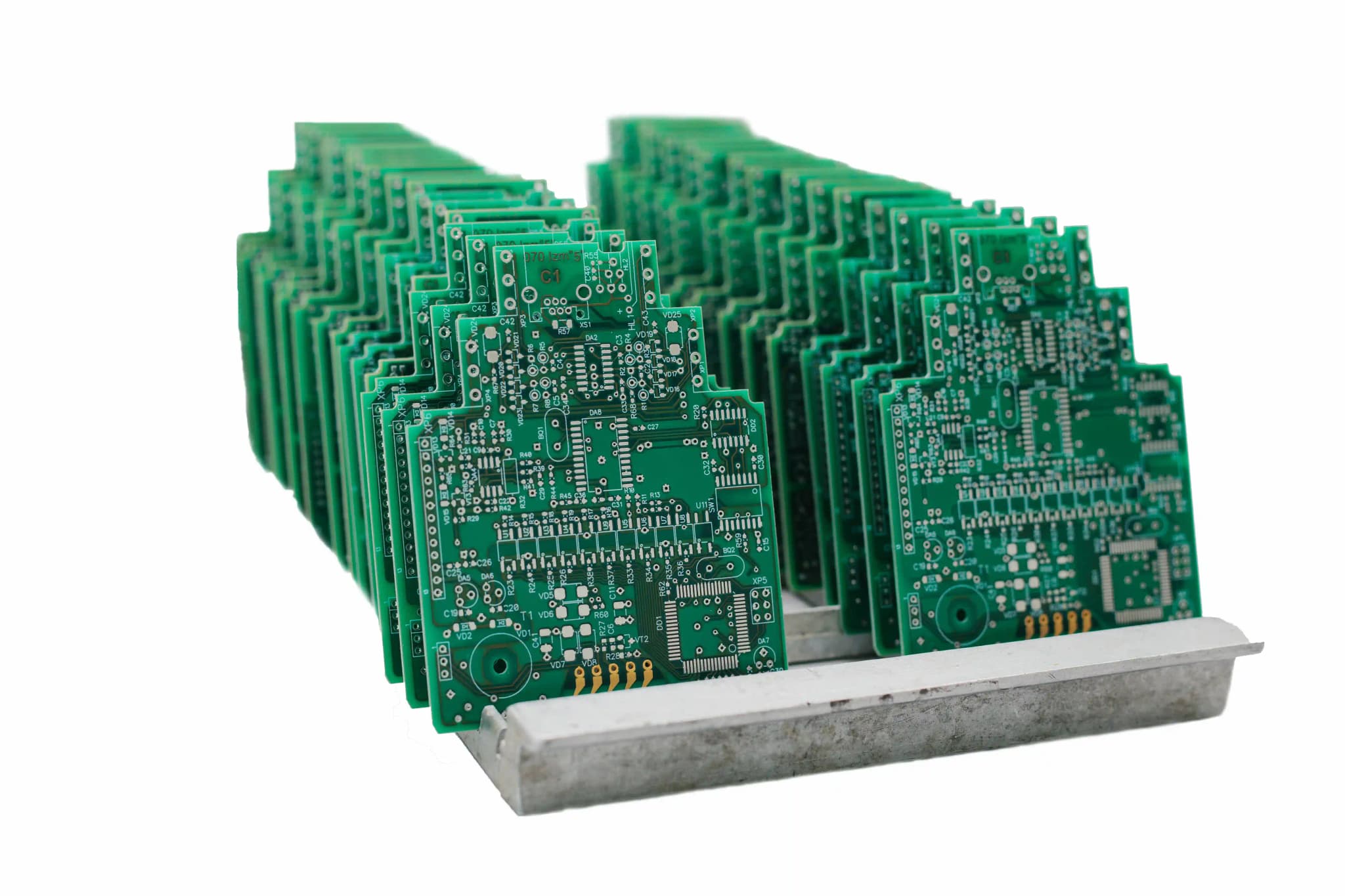

En 2021, un proveedor global Tier-1 de soluciones de interconexión electrónica pidió una cotización para fabricación PCB de alto volumen: 600,000 units per year, Cat6a PCB y entrega CIF Gdańsk (Sea transport). El reto no fue fabricar una placa compleja; fue que su proceso interno no liberó los Gerbers necesarios para cerrar precio, panelización, rendimiento ni plazo. Nuestro equipo pidió repetidamente los archivos técnicos y aclaró los requisitos mínimos de fabricación, pero la evaluación quedó bloqueada por falta de datos.
TL;DR
- Una cotización anual de PCB sin Gerbers solo puede ser estimación comercial, no precio liberado.
- Stackup, cobre, acabado, panel y clase IPC cambian coste más que el tamaño de placa aislado.
- Para 600,000 unidades/año, logística CIF y empaque deben entrar en la RFQ inicial.
- La fábrica necesita criterios de aceptación IPC, prueba eléctrica y revisión de cambios antes de reservar capacidad.
Si está comparando opciones de fabricación, también conviene revisar nuestro servicio de fabricación de PCB, el servicio de montaje PCBA y el calculador de PCB para validar costes, stack-up y viabilidad antes de liberar producción.
Background: quién necesita esta guía y en qué etapa compra
Este artículo está escrito para ingenieros de hardware, compradores técnicos y equipos NPI que ya pasaron prototipo y preparan una RFQ de fabricación PCB con volumen anual significativo. La etapa no es exploración; es selección de proveedor, comparación de precio total y liberación de datos para piloto o producción.
Una PCB es una placa aislante con cobre laminado que conecta componentes electrónicos mediante pistas, pads y vías [1]. Un Gerber es un formato de archivo usado para describir capas de cobre, máscara, serigrafía y datos de fabricación de una placa [4]. Un stackup PCB es la definición de capas, espesores, dieléctricos, cobre y simetría mecánica que convierte un diseño eléctrico en una construcción fabricable.
En alto volumen, "necesito precio para una placa Cat6a" no basta. Cat6a puede implicar control de impedancia, pérdida dieléctrica, tolerancia de espesor, repetibilidad de cobre y prueba eléctrica más estricta que una placa digital simple. Si el comprador retiene archivos por proceso interno, la fábrica no puede calcular panel óptimo, tasa de aprovechamiento, consumo de material, tiempo de taladro, cantidad de test probes ni riesgo de rechazo.
"Cuando una RFQ habla de 600,000 unidades al año pero no libera Gerbers, no estamos cotizando producción. Estamos cotizando una hipótesis, y una hipótesis no reserva capacidad de laminado ni de prueba eléctrica." — Hommer Zhao, Fundador & Experto Técnico
Role: cómo lo evalúa un ingeniero de fábrica senior
Un ingeniero de fábrica con más de 15 años revisa primero si los datos permiten fabricar una primera unidad repetible. No empieza por negociar centavos. Empieza por confirmar capas, material, espesor final, cobre, acabado superficial, máscara, tolerancias, panel, acabado de borde, criterios IPC y método de prueba.
Los estándares no sustituyen los archivos, pero fijan lenguaje común. IPC-6012 define requisitos de desempeño y aceptación para PCB rígidas. IPC-A-600 ayuda a evaluar aceptabilidad visual de placas desnudas. IPC-2221 aporta reglas generales de diseño. La familia IPC electronics agrupa normas usadas en diseño, fabricación y aceptación de placas y ensambles [2]. Para control documental y cambios de revisión, la familia ISO 9000 da una base de trazabilidad y control de registros [5].
La evaluación madura separa tres preguntas. ¿Puede fabricarse la placa con el stackup y tolerancias pedidas? ¿Puede repetirse a volumen sin que el panel o el taladro dominen el coste? ¿Puede enviarse al destino acordado sin que empaque, humedad, aduana o transporte marítimo borren el ahorro unitario?
Objective: cerrar una cotización que la fábrica pueda defender
El objetivo de la RFQ no es recibir una tabla rápida con precio unitario. El objetivo es obtener un precio comparable, un plan de fabricación, un criterio de aceptación y una ruta logística que no cambien cuando aparezcan los archivos reales. En un programa de 600,000 unidades/año, un error de 0,01 USD por unidad se convierte en 6,000 USD anuales; un panel mal calculado puede costar mucho más.
Para compras, la frontera debe quedar clara: qué datos son obligatorios antes de cotizar, qué puede estimarse y qué se congela solo después de DFM. Para ingeniería, la regla es más simple: no pida a la fábrica que adivine stackup, impedancia o tolerancias a partir de una captura de pantalla. En panelización PCB, una diferencia de 2 mm en borde útil, rail o separación puede cambiar el número de cavidades por panel.
Key Result: matriz de datos para cotización PCB de alto volumen
| Dato de RFQ | Por qué cambia el precio | Evidencia mínima | Riesgo si falta | Decisión de fábrica |
|---|---|---|---|---|
| Gerbers completos | define capas, cobre, máscara y geometría | ZIP con todas las capas y revisión | precio estimado no liberable | DFM preliminar o bloqueo |
| Stackup y material | afecta laminado, impedancia y warpage | espesor, Tg, Dk/Df si aplica | sustitución de material no aprobada | confirmar alternativa o compra especial |
| Drill y tolerancias | domina tiempo de taladro y rendimiento | Excellon, dibujo y tolerancias | coste real mayor al cotizado | ajustar panel y proceso |
| Panel objetivo | cambia aprovechamiento y prueba | single size, array o restricción SMT | desperdicio de material | proponer panel económico |
| Clase IPC | fija criterio de aceptación | IPC-6012 Clase 2/3, IPC-A-600 | disputa de calidad | alinear inspección |
| Prueba eléctrica | añade tiempo y fixture | 100 % E-test, netlist, cupón | escapes o coste oculto | cotizar test por lote |
| Volumen y forecast | reserva capacidad y compra material | anual, mensual, ramp-up | lead time inestable | plan de capacidad |
| Incoterm y destino | cambia empaque, flete y riesgo | CIF Gdańsk, DAP, FOB u otro | coste logístico fuera de precio | cotizar transporte real |
La tabla muestra por qué una RFQ de alto volumen es un paquete de decisiones. Los Incoterms definen responsabilidades comerciales de transporte, seguro y entrega [3]. Si el precio se pide CIF Gdańsk, la fábrica debe calcular embalaje marítimo, volumen, peso, seguro, documentación y riesgo de humedad durante tránsito, no solo fabricar placas.
"En bajo volumen, una omisión puede resolverse con un correo. En 600,000 PCB al año, la misma omisión se convierte en material comprado, capacidad reservada y contenedores planificados con una base técnica débil." — Hommer Zhao, Fundador & Experto Técnico
Caso de fábrica: por qué la cotización quedó bloqueada
En el caso del proveedor Tier-1, el dato comercial era atractivo: volumen anual alto, producto definido como Cat6a PCB y entrega por mar a Polonia. La dificultad estaba en la liberación técnica. Sin Gerbers no podíamos confirmar número real de capas, área de cobre, taladros, tolerancias, acabado superficial, panel útil ni si la placa necesitaba control de impedancia o cupón.
El aprendizaje no fue que el cliente fuera desorganizado. En empresas grandes, la liberación de datos técnicos puede pasar por ingeniería, compras, legal y control documental. Si ese flujo no está previsto antes de pedir cotización, el proveedor recibe una oportunidad comercial sin base de fabricación. El resultado fue una evaluación detenida y una oportunidad anual perdida.
Para evitar ese bloqueo, recomendamos un paquete RFQ escalonado. Primero, NDA si hace falta. Segundo, liberación de Gerbers, drill, dibujo, stackup y especificación. Tercero, DFM con preguntas cerradas. Cuarto, cotización revisada con precio por escalas, plazo, prueba, empaque e Incoterm. Quinto, muestra o piloto antes de SOP.
Qué archivos debe liberar ingeniería antes de pedir precio final
El paquete mínimo para fabricación PCB rápida o alto volumen no cambia tanto como parece: Gerbers RS-274X o X2, archivo drill, dibujo de fabricación, stackup, material preferido, acabado superficial, espesor final, cobre terminado, máscara, serigrafía, tolerancias críticas y netlist si se requiere prueba eléctrica.
Si la placa tiene requisitos de señal, añada impedancia objetivo, geometría esperada, referencia de capa, tolerancia y si necesita cupón. Para una Cat6a PCB, la discusión puede tocar pérdida, consistencia de dieléctrico y control de pares diferenciales. En ese caso, enlazar la RFQ con impedancia controlada PCB evita que el proveedor use FR-4 genérico cuando el diseño depende de geometría y material.
No espere que el fabricante reconstruya una cotización fiable desde PDF. El PDF ayuda a leer notas, pero no calcula panel ni verifica DRC. Si solo puede liberar información parcial, marque la cotización como presupuesto preliminar y no la compare contra ofertas basadas en archivos completos.
Cómo el stackup cambia el coste aunque el tamaño sea igual
Dos placas con la misma longitud y anchura pueden tener costes distintos por capas, cobre, dieléctrico, tolerancia, taladro y acabado. Una PCB de 4 capas con FR-4 estándar y 1 oz de cobre puede usar material común. Una de 6 capas con Tg alto, impedancia, cobre pesado o espesor no estándar puede necesitar laminado distinto, ciclos extra y más control de proceso.
El stackup también afecta al rendimiento. Un diseño asimétrico puede curvarse durante laminación o reflow. Un dieléctrico demasiado fino puede dificultar impedancia y aislamiento. Un cobre interno pesado puede crear grabado más lento y variación de ancho. Para PCB High-Tg, la selección debe venir de temperatura de operación, ciclos térmicos y proceso de ensamblaje, no de una preferencia genérica.
"El tamaño de placa explica parte del precio. El stackup explica la repetibilidad. Cuando cambia material, cobre o tolerancia, cambia la fábrica que la placa necesita." — Hommer Zhao, Fundador & Experto Técnico
Panelización, rendimiento y precio unitario real
El coste unitario no sale de dividir material por área. Sale de panel útil, separación, rails, tooling holes, fiduciales, orientación, taladro, test y rechazo esperado. Una placa pequeña puede ser cara si desperdicia panel o exige routing complejo. Una placa grande puede ser eficiente si encaja bien en el panel de producción.
Para volumen alto, pida al proveedor dos opciones: panel optimizado para coste PCB y panel compatible con ensamblaje posterior. Si el producto pasará por ensamblaje SMT, la orientación, rigidez y fiduciales no pueden decidirse solo por aprovechamiento de laminado. Una panelización barata para fabricación puede crear problemas de pick-and-place, reflow o depanelado.
También fije cómo se mide el rendimiento. Si la cotización asume 98,5 % de yield y el diseño real cae a 94 % por taladro fino o borde complejo, alguien pagará la diferencia. Ese riesgo se reduce con DFM temprano y piloto medido.
Logística: cuando CIF, peso y empaque cambian la oferta
En alto volumen, la logística forma parte del producto. Una cotización CIF incluye coste, seguro y flete hasta puerto de destino según el Incoterm acordado [3]. Para CIF Gdańsk (Sea transport), la fábrica debe prever cajas, pallets, desecante, indicador de humedad si aplica, protección de bordes, peso bruto, volumen y documentación aduanera.
El transporte marítimo reduce coste por unidad, pero aumenta tiempo y exposición ambiental. Si las placas viajan durante semanas, el empaque debe proteger máscara, acabado y planitud. Para acabados sensibles o placas que irán directo a ensamblaje, conviene definir vida útil, sellado, lote, fecha de fabricación y condiciones de almacenamiento.
No mezcle ofertas EXW, FOB, DAP y CIF como si fueran equivalentes. Un precio EXW bajo puede quedar por encima de un CIF más alto cuando se añaden flete, seguro, despacho, manipulación y retrasos internos.
Evolve: reescribir la parte débil de la RFQ
La frase débil es: "Cotizar 600,000 PCB Cat6a por año, envío a Gdańsk". Sustitúyala por: "Cotizar 600,000 unidades/año de Cat6a PCB, revisión B, con Gerbers, drill, stackup, dibujo de fabricación, acabado ENIG, IPC-6012 Clase 2, E-test 100 %, embalaje marítimo y precio CIF Gdańsk (Sea transport)".
La segunda frase débil es: "Material estándar". Cámbiela por: "Material FR-4 Tg 150 °C o alternativa aprobada por DFM; si la impedancia Cat6a exige Dk/Df específico, proveedor debe separar precio base y precio con material controlado".
La sección más débil suele ser cambios de revisión. Reemplace "actualizaremos archivos luego" por: "Cada cambio de Gerber, drill, stackup o panel requiere nueva revisión, impacto de precio, impacto de plazo y aprobación escrita antes de compra de material".
Checklist antes de enviar la RFQ
Antes de pedir precio final, confirme que el paquete contiene Gerbers, drill, dibujo, stackup, material, acabado, tolerancias, cantidad anual, ramp-up mensual, destino, Incoterm, empaque y criterio IPC. Si falta uno de esos puntos, marque la oferta como preliminar.
Revise también la parte interna. Si legal exige NDA, complételo antes de contactar a cinco proveedores. Si ingeniería todavía no puede liberar archivos, no presione a compras para cerrar precio. Si el destino logístico no está definido, pida dos escenarios separados: fábrica salida y entrega final.
Para placas que luego pasarán por ensamblaje PCBA, conecte la RFQ de PCB con el plan de montaje: panel, fiduciales, acabado, limpieza, planitud y fecha de entrega. Separar ambas decisiones puede hacer que una placa barata llegue tarde o no sea óptima para la línea.
Resumen operativo
Una cotización PCB de alto volumen se gana con datos liberados, no con presión comercial. Envíe archivos fabricables, cite estándares por número, separe estimación de precio final y trate logística como parte de la ingeniería de suministro. Cuando el proveedor puede ver Gerbers, stackup, panel y destino, puede defender precio, plazo y calidad con evidencia.
Si necesita preparar una RFQ de alto volumen, envíe Gerbers, drill, stackup, volumen anual, destino e Incoterm desde contacto. Podemos revisar DFM, panelización, prueba eléctrica y logística antes de que la cotización quede bloqueada por datos faltantes.
FAQ
¿Puedo obtener una cotización PCB final sin Gerbers?
No de forma defendible. Sin Gerbers, drill y stackup, la fábrica no puede calcular panel, taladro, cobre, prueba ni rendimiento. Para una RFQ de 600,000 unidades/año, trate cualquier precio sin archivos como estimación preliminar.
¿Qué estándares debo poner en una RFQ de PCB desnuda?
Use IPC-6012 para requisitos de PCB rígida, IPC-A-600 para aceptabilidad visual e IPC-2221 si necesita referenciar reglas generales de diseño. Indique Clase 2 o Clase 3 según riesgo del producto.
¿Cuándo debo pedir prueba eléctrica 100 %?
Pídala cuando la placa entra en producción, tiene muchas redes, tolerancias finas, cliente regulado o coste alto de fallo. En alto volumen, E-test 100 % suele ser más barato que investigar escapes después de montar miles de unidades.
¿CIF Gdańsk cambia el precio de la PCB?
Sí. CIF incluye coste, seguro y flete hasta el puerto acordado. Para CIF Gdańsk (Sea transport), el precio debe incluir empaque marítimo, volumen, peso, seguro y documentación, no solo fabricación.
¿Qué diferencia hay entre una RFQ de PCB y una RFQ de PCBA?
La RFQ de PCB se centra en placa desnuda: Gerbers, drill, stackup, material, acabado y prueba eléctrica. La RFQ de PCBA añade BOM, centroides, AVL, perfil SMT, inspección, firmware y prueba funcional.
¿Cuánto detalle de forecast necesita el fabricante?
Para alto volumen, entregue volumen anual, ramp-up mensual, tamaño de lote y ventana de entrega. Una cifra anual de 600,000 sin forecast mensual no permite reservar material ni capacidad con precisión.
Referencias
FAQ
¿Qué estándar debo usar como referencia principal para Cotización PCB de Alto Volumen?
En la mayoría de diseños de PCB, el punto de partida es IPC-2221 para reglas de diseño y IPC-6012 para requisitos de fabricación. Si además hay montaje, conviene revisar IPC-A-610 y definir tolerancias concretas desde la revisión DFM inicial.
¿Qué margen de diseño es razonable antes de pasar a fabricación?
Una regla práctica es no diseñar al límite absoluto del proceso. Si el fabricante publica 4/4 mil o una tolerancia de ±10%, conviene dejar al menos un 20% de margen adicional en geometrías críticas para reducir scrap y respins.
¿Cuándo conviene pedir una revisión DFM al fabricante?
Siempre que haya 4 o más capas, impedancia controlada, cobre pesado, pitch fino, materiales especiales o requisitos IPC Clase 2 o Clase 3. Una revisión DFM temprana suele ahorrar entre 1 y 2 iteraciones de prototipo.
¿Qué documentación mínima debo enviar junto con los Gerbers?
Gerbers completos, archivo de taladros, stack-up o nota de espesor, acabado superficial, espesor de cobre, tolerancias críticas y la clase IPC esperada. Si falta uno de esos datos, el lead time real suele crecer entre 1 y 3 días.
¿Cómo verifico que el coste no se disparará en producción?
Revise tres puntos: reglas mínimas frente a capacidad real del proveedor, número de procesos especiales y yield esperado. En muchos proyectos, eliminar una sola exigencia innecesaria, como microvías o acabado premium, reduce el coste entre un 10% y un 30%.
[1]: Printed circuit board define la función general de una PCB como soporte mecánico y conexión eléctrica. [2]: IPC agrupa normas usadas para diseño, fabricación, aceptación y ensamble electrónico. [3]: Incoterms describe reglas comerciales para responsabilidades de transporte, seguro y entrega. [4]: Gerber format es la base habitual para describir capas de fabricación PCB. [5]: ISO 9000 resume principios de sistemas de calidad, control documental y trazabilidad.
