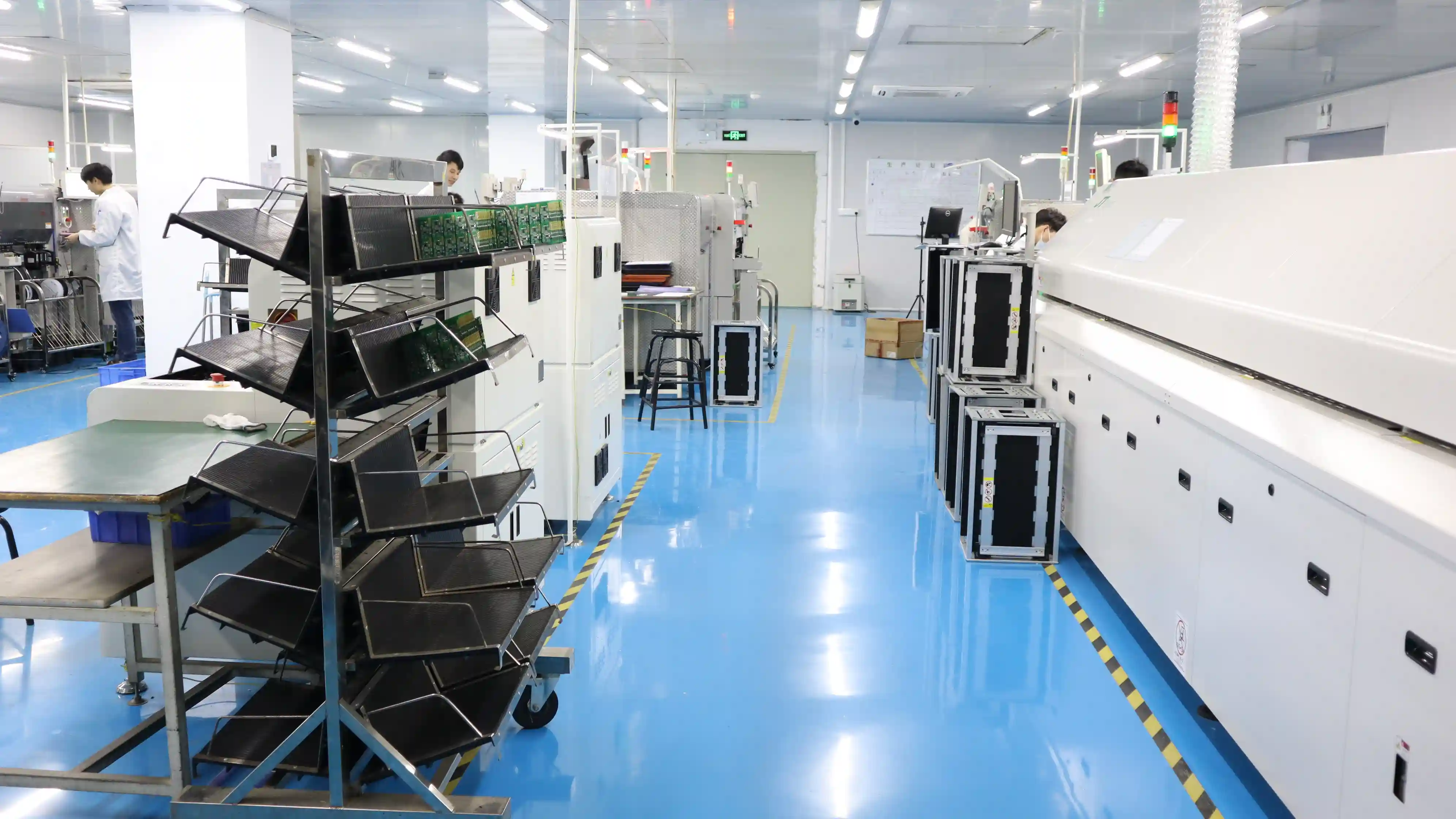

Por Qué MSL Decide el Yield de una PCBA
En un lote real de PCBA, un BGA de 0,5 mm puede superar AOI visual y fallar después de reflow si el paquete absorbió humedad durante más horas de las permitidas. El Moisture Sensitivity Level, definido por la familia de estándares asociada a JEDEC, clasifica cuánto tiempo puede estar expuesto un componente sensible antes de soldarse con seguridad [1][2]. En 15 años revisando proyectos SMT, Hommer Zhao ha visto que el error más costoso no suele ser ignorar el MSL por completo, sino tratarlo como una nota secundaria dentro del BOM.
La humedad atrapada dentro de encapsulados plásticos se expande durante reflow soldering, donde los picos sin plomo suelen moverse cerca de 245-260 °C [3]. Esa expansión puede provocar delaminación interna, grietas, lifting de pads, voids o el efecto conocido como popcorning. En componentes visibles el daño puede ser evidente; en BGA, QFN, LGA o módulos RF, el defecto puede quedar oculto hasta el test funcional o el campo [5].
"En SMT, el MSL no es papeleo de almacén. Si un componente MSL 3 supera 168 horas de floor life y entra a reflow sin bake, el riesgo ya está dentro del encapsulado antes de que la línea coloque la primera pieza." — Hommer Zhao, Fundador & Experto Técnico
Para compradores que contratan montaje PCBA, ensamblaje SMT o BGA assembly, el control MSL debe aparecer en la RFQ, no después del primer lote. La pregunta correcta no es solo si el proveedor tiene línea SMT. La pregunta es si puede demostrar fecha de apertura de bolsa, indicador de humedad, tiempo de exposición acumulado, necesidad de horneado y criterio de liberación por lote.
Qué Significan MSL 1, 2, 2a, 3, 4, 5 y 6
MSL clasifica la sensibilidad a humedad de componentes SMT según su vida útil de piso bajo condiciones controladas. MSL 1 suele considerarse ilimitado en condiciones estándar, mientras que MSL 3 tiene una vida típica de 168 horas y MSL 6 requiere manejo especial antes de cada soldadura [1][2]. Esa diferencia cambia logística, kitting, secuencia de producción y coste de rework.
| Nivel MSL | Vida de piso típica | Riesgo práctico en PCBA | Control recomendado | Cuándo preocupar a compras |
|---|---|---|---|---|
| MSL 1 | ilimitada bajo condiciones estándar | bajo | almacenamiento ESD normal | casi nunca, salvo stock viejo |
| MSL 2 | 1 año | moderado si la bolsa se abre sin registro | etiqueta de apertura y HIC | proyectos con lotes parciales |
| MSL 2a | 4 semanas | moderado-alto | control de exposición por reel | NPI con cambios de programa |
| MSL 3 | 168 horas | alto en BGA, QFN y módulos | dry cabinet o bake si expira | la mayoría de PCBA densas |
| MSL 4 | 72 horas | alto | kitting cerrado y producción rápida | producción lenta o multi-turno |
| MSL 5/5a | 48/24 horas | muy alto | liberar solo bajo plan MSL formal | series pequeñas con espera larga |
| MSL 6 | uso obligatorio tras bake | crítico | bake conforme a ficha y soldadura inmediata | piezas caras o difíciles de reemplazar |
La tabla muestra por qué MSL no puede gestionarse igual para todos los componentes. Un resistor 0402 estándar no exige el mismo control que un FPGA BGA, un sensor MEMS o un módulo inalámbrico blindado. En una orden de turnkey assembly, el ensamblador debe separar piezas críticas del resto del BOM y no dejar que todo el material siga el ritmo del componente menos sensible.
El Error del "Floor Life" Acumulado
El floor life es acumulado, no se reinicia cada vez que alguien vuelve a cerrar la bolsa. Si un reel MSL 3 estuvo 80 horas abierto durante un prototipo, regresó al almacén y luego se abrió 100 horas para una pre-serie, el componente ya excedió las 168 horas típicas. Ese detalle se pierde cuando el proveedor no etiqueta fecha de apertura, humedad relativa o estado de bake.
El problema aparece mucho en NPI. El equipo monta 10 placas, guarda el material sobrante, corrige firmware, cambia una resistencia y vuelve a montar 30 unidades semanas después. Si nadie controla exposición acumulada, el lote piloto puede mezclar componentes frescos con componentes vencidos. La consecuencia no siempre es un fallo masivo; a veces es una tasa de defectos del 3-8 % difícil de explicar en rayos X o test funcional.
"El floor life no entiende de urgencias comerciales. Si un reel MSL 4 se abrió el lunes y la línea no lo monta hasta el viernes, no importa que el pedido sea pequeño: el reloj de humedad ya corrió." — Hommer Zhao, Fundador & Experto Técnico
Para evitar esa zona gris, pida tres registros simples: fecha y hora de apertura, condición del indicador de humedad y tiempo restante antes de cargar feeder. En proyectos con flying probe testing, rayos X o FCT, esos registros ayudan a separar defectos eléctricos reales de defectos de proceso causados por material mal acondicionado.
Cómo Debe Trabajar un Proveedor con Componentes Sensibles
Un proveedor PCBA serio trata MSL como una cadena de custodia. La cadena empieza al recibir el material: inspección de bolsa barrera, desecante, indicador de humedad, etiqueta MSL y lote. Sigue con almacenamiento en dry cabinet, control de exposición en kitting, horneado cuando corresponde, montaje dentro de ventana y registro de cualquier pausa de línea.
El flujo mínimo debería incluir estos pasos:
La parte incómoda es que este control consume tiempo. Pero saltarlo cuesta más. Un bake preventivo puede añadir 8-24 horas según componente y ficha técnica; repetir una PCBA con BGA caro puede consumir semanas entre análisis, rework, compra de piezas y nueva validación.
Bake: Cuándo Ayuda y Cuándo Puede Dañar
El horneado ayuda cuando el componente absorbió humedad por exposición o embalaje comprometido, pero no todos los materiales toleran el mismo perfil. JEDEC J-STD-033 se usa como referencia para manejar, empaquetar, enviar y usar dispositivos sensibles a humedad [2]. En la práctica, el proveedor debe revisar el datasheet del componente antes de elegir temperatura y duración, especialmente con bandejas plásticas, etiquetas, módulos con batería o piezas con restricciones mecánicas.
Hornear a 125 °C durante 12-24 horas puede ser habitual para ciertos encapsulados, pero no es una receta universal. Algunos componentes requieren temperaturas más bajas durante más tiempo; otros no deben hornearse en su embalaje original. Si se excede la temperatura, el proveedor puede deformar carrier tape, oxidar terminales, degradar marcado láser o complicar la soldabilidad. El bake salva lotes solo cuando está controlado.
"El bake correcto reduce riesgo; el bake improvisado cambia un problema por otro. Antes de hornear un BGA caro, el técnico debe saber nivel MSL, material de embalaje, límite térmico y ventana restante de producción." — Hommer Zhao, Fundador & Experto Técnico
Para proyectos de prototype PCB assembly, conviene acordar por escrito si el proveedor puede hornear componentes consignados por el cliente. Muchas disputas nacen porque compras envía material abierto, el EMS asume que está listo para línea y calidad descubre el problema cuando el lote ya tiene defectos intermitentes.
Cómo Incluir MSL en una RFQ PCBA
Una RFQ PCBA debe convertir MSL en alcance técnico medible. No basta con escribir "seguir JEDEC". El comprador debe pedir que el proveedor identifique piezas sensibles, confirme si el material será comprado por el EMS o consignado, defina quién asume bake, indique si dispone de dry cabinets y confirme cómo reportará exposición en el CoC o en registros de lote.
Use esta matriz para comparar ofertas:
| Pregunta RFQ | Respuesta débil | Respuesta aceptable | Respuesta fuerte |
|---|---|---|---|
| ¿Identifican MSL por BOM? | "sí, revisamos componentes" | lista de PN MSL 3+ | lista con nivel, paquete y control |
| ¿Registran apertura de bolsa? | no especificado | etiqueta manual | registro por lote y responsable |
| ¿Controlan sobrantes? | se guardan en almacén | bolsa con desecante | dry cabinet o reseal validado |
| ¿Hornean material expirado? | "si hace falta" | bake bajo instrucción | perfil documentado por PN |
| ¿Reportan evidencia? | solo CoC genérico | nota de proceso | registro MSL junto con FAI/lote |
La mejor oferta no siempre es la más rápida. Si su PCBA usa BGA, MEMS, QFN, módulos RF o ICs caros, un proveedor que pide 24 horas adicionales para acondicionar material puede estar protegiendo el proyecto. Un proveedor que promete montar inmediatamente todo el BOM sin preguntar por MSL puede estar trasladando el riesgo al cliente.
Cuándo MSL No Es el Problema Principal
MSL no explica todos los fallos de reflow. Si el proveedor atribuye cada defecto BGA a humedad, pida evidencia. Puentes, opens, head-in-pillow, voiding y tombstoning también pueden venir de stencil, warpage, acabado superficial, perfil térmico, volumen de pasta o diseño del pad. El control MSL funciona mejor cuando se integra con DFM, SPI, AOI, rayos X y revisión de proceso.
En placas grandes, el warpage del PCB puede abrir juntas aunque el componente esté seco. En QFN de potencia, el thermal pad puede generar voiding por diseño de apertura. En componentes antiguos, el problema puede ser oxidación del terminal, no humedad interna. Por eso el artículo no propone "hornear todo" como solución universal. Propone cerrar una fuente de riesgo que suele quedar fuera del presupuesto inicial.
El enfoque equilibrado es simple: controle MSL donde tiene impacto, no como ritual. Para piezas MSL 1 y pasivos estándar, no convierta la orden en burocracia. Para BGA, módulos, sensores y componentes críticos, exija evidencia real. Esa diferencia mantiene coste y calidad en equilibrio.
Checklist de Liberación antes de Reflow
Antes de autorizar producción, el comprador técnico o calidad puede pedir esta revisión rápida:
- BOM marcada con niveles MSL de componentes críticos.
- Bolsas barrera inspeccionadas antes de apertura.
- HIC y desecante verificados en piezas sensibles.
- Fecha y hora de apertura registradas.
- Exposición acumulada calculada antes de cargar feeder.
- Bake documentado si el floor life expiró.
- Perfil de reflow validado para el componente más sensible.
- Rayos X previsto para BGA, LGA o uniones ocultas.
- Sobrantes almacenados en gabinete seco o reseal controlado.
- Criterio de desviación definido si una pieza vence durante la orden.
En una PCBA simple, esta lista toma minutos. En una PCBA médica, industrial o aeroespacial, esta lista puede evitar un análisis de fallo mucho más caro. Si el proveedor no puede contestar estos puntos, el riesgo MSL no está bajo control aunque la línea SMT parezca moderna.
FAQ
¿Qué significa MSL en componentes SMT?
MSL significa Moisture Sensitivity Level. Clasifica cuánto tiempo puede estar expuesto un componente sensible antes de soldarse con seguridad; por ejemplo, MSL 3 suele asociarse a 168 horas de floor life bajo condiciones controladas según la familia JEDEC J-STD-020/J-STD-033 [1][2].
¿Todos los componentes de una PCBA necesitan control MSL?
No. Muchos pasivos y piezas MSL 1 tienen riesgo bajo. El control fuerte debe concentrarse en BGA, QFN, LGA, sensores MEMS, módulos RF y otros encapsulados plásticos sensibles, sobre todo cuando la orden pasa por reflow a 245-260 °C [3][5].
¿Qué pasa si un componente MSL vence antes de montarse?
Si el floor life expira, el componente debe evaluarse y normalmente hornearse conforme a su ficha técnica o a un procedimiento alineado con JEDEC J-STD-033. Montarlo sin control puede causar delaminación, popcorning, grietas internas o fallos ocultos tras reflow.
¿El bake siempre soluciona el problema de humedad?
No siempre. El bake ayuda cuando se aplica con temperatura, duración y embalaje correctos. Un bake improvisado puede deformar carrier tape, oxidar terminales o dañar piezas sensibles. Para componentes caros, el proveedor debe documentar perfil y criterio antes de hornear.
¿Debo pedir registros MSL a mi proveedor PCBA?
Sí, si la placa usa componentes MSL 2a o superiores, especialmente BGA, módulos o piezas críticas. Como mínimo pida fecha de apertura, indicador de humedad, exposición acumulada, bake si aplica y estado del material antes de reflow.
¿MSL afecta también a prototipos pequeños?
Sí. Los prototipos son vulnerables porque el material suele abrirse, guardarse y reutilizarse tras cambios de diseño. Un reel MSL 3 usado en varios lotes puede superar 168 horas acumuladas aunque cada montaje individual parezca corto.
¿Cómo puedo reducir riesgo MSL desde compras?
Marque componentes MSL en el BOM, compre material en embalaje original sellado, evite enviar reels abiertos sin historial, pida control de dry cabinet y acuerde quién autoriza bake. Para PCBA con BGA, vincule estos registros al FAI o al informe de lote.
Conclusión: MSL Debe Estar en el Plan de Producción
El control MSL convierte un riesgo invisible en un proceso verificable. Para PCBA con BGA, QFN, módulos RF o sensores sensibles, la humedad no se negocia después de que aparezcan fallos; se gestiona antes de abrir la bolsa barrera. Ese control protege yield, coste y plazo de validación.
Si su próximo lote combina SMT fino, BGA o componentes consignados, podemos revisar el BOM, el plan de almacenamiento, el bake y la estrategia de test junto con montaje PCBA, BGA assembly y turnkey assembly. Para revisar el riesgo MSL antes de liberar compra, contacte con nuestro equipo técnico.
[1]: Moisture sensitivity level describe la clasificación usada para gestionar sensibilidad a humedad en componentes electrónicos. [2]: JEDEC publica estándares de la industria de semiconductores, incluidos marcos usados para manejo de dispositivos sensibles a humedad. [3]: Reflow soldering expone los componentes SMT a perfiles térmicos donde la humedad interna puede expandirse con rapidez. [4]: Surface-mount technology concentra encapsulados pequeños y uniones ocultas que dependen de control de proceso estable. [5]: Ball grid array oculta las juntas bajo el encapsulado, por lo que defectos ligados a humedad suelen requerir rayos X o test funcional para detectarse.
