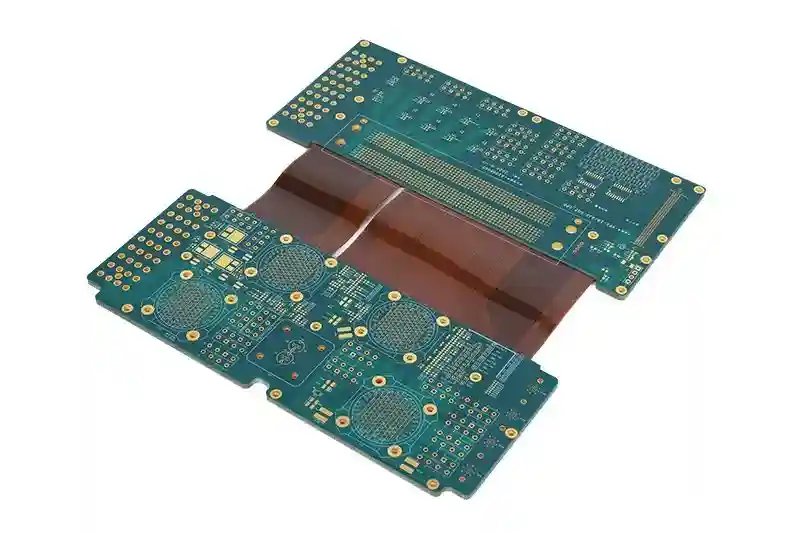

Servicio de PCB WellPCB Rigid-Flex
- Tecnología avanzada más eficiente & amp; Solución perfecta
- Fiabilidad superior y ahorro de costes del sistema
- Sistema gratuito de cotización y pedido de PCB rígido-flexible
- Con equipos nuevos y un área de producción total de más de 10,000 m2, WellPCB es capaz de producir 30,000 m2 de PCB de 2-32 capas y entregar más de 10,000 variedades mensuales. WellPCB puede proporcionar todos los servicios de ensamblaje y fabricación flexible y rígido-flexible bajo un mismo techo y ofrece capacidades de giro rápido.
- Con inspección 100% por rayos X, inspección óptica automatizada, limpieza acuosa y servicios de prueba de PCB.
Capacidades de PCB rígido-flexible
- EspecificaciónCapacidad de placas rígidas y flexibles
- Tiempo de compilación:5 días - 2 semanas
- Espesor del producto terminado (pieza flexible, sin refuerzo):0,05-0,5 mm (máximo: 0,5-0,8 mm)
- Espesor del producto terminado (pieza rígida):0,2-6,0 mm
- Espesor de cobre acabado:0.5-5 OZ
- Seguimiento / espaciado mínimo:3mil / 3mil
- Acabado de la superficie:OSP HASL / OSP - RoHS
HASL sin plomo / plomo
ENIG / Oro duro / Plata de inmersión - Control de impedancia:310%
- Agujero láser mínimo:0,1 mm
- Diámetro mínimo del orificio de perforación:8mil
- Otras técnicas:IDH
Gold Fingers
Refuerzo (solo para sustrato PI / FR4)
Apilamientos de PCB rígidos y flexibles
Estructuras y diseño
Materiales de
PCB rígidas y flexibles
Conductors
- Cobre recocido laminado (RA)
- Cobre electrodepositado (ED)
Adhesives
- Epoxi
- Acrílico
- Pre-embarazada
- Adhesivo sensible a la presión (PSA)
- Material base sin adhesivo
Insulators
- FR-4
- Poliimida
- Poliéster, naftalato de polietileno (PEN) y tereftalato de polietileno (PET)
- Máscara de soldadura / Máscara de soldadura flexible
- Colocación de portada con capacidad de imagen fotográfica (PIC)
Finishes
- Soldadura (compatible con estaño / plomo o RoHS) Estaño
- Níquel / oro / plata de inmersión
- Níquel duro / oro
- OSP
PCB rígido-flexible
Proceso
El proceso de fabricación es más complicado y requiere más tiempo que la fabricación de tableros rígidos. Todas las partes flexibles del rigid-flex tienen procesos de manipulación, grabado y soldadura completamente diferentes a los de las placas rígidas. Pero finalmente realizaremos pruebas e inspecciones de calidad para cumplir con los requisitos de alta calidad.
PCB rígido-flexible
Beneficios
Se prefiere un PCB rígido-flexible porque:
- Está diseñado para adaptarse a cualquier área. Dado que se puede plegar, se puede utilizar adecuadamente en dispositivos más pequeños.
- PCB rígido-flexible no tiene juntas, contactos ni conectores soldables. Esto mejora la integridad y confiabilidad de la aplicación.
- Una PCB rígida y flexible puede soportar temperaturas extremas porque tiene una estabilidad térmica mejorada. Los hace confiables e ideales para aplicaciones médicas y militares.
- Pueden soportar golpes, condiciones industriales agresivas y vibraciones.
- También son resistentes a aceites y químicos agresivos.
- Permiten el montaje en superficie a ambos lados del tablero.
Por qué nosotras
Precio competitivo
- Nuestro precio es uno de los más competitivos del mundo
- Fábrica propia con buen control de costos, sin costos ocultos
- Acepte T / T, efectivo, tarjeta de crédito, PayPal, transferencia bancaria, etc.
- Nuestras dos fábricas tienen soporte de precios para diferentes pedidos
Entrega a tiempo y segura
- Los métodos habituales son DHL y FedEX, servicio puerta a puerta. El tiempo de envío normal es de solo 2 a 4 días.
- Coopere con dos empresas de transporte durante muchos años con precios reducidos
- Embalaje antiestático + a prueba de humedad + antivibraciones; Certificado de inspección
- Agente profesional a Irán, Pakistán
Seguro de calidad
- Todos los productos siguen los estándares IPC o UL y los estándares ROHS & REACH. 98% de evaluación positiva y satisfacción del cliente
- Procesos y gestión de fábrica estandarizados
- Múltiples servicios de prueba
Devolución y reembolso
- En caso de que nuestra PCB no se pueda utilizar debido a nuestra falla, puede solicitar una compensación.
- Podemos reembolsar a su cuenta directamente o reelaborar las placas inutilizables o reconstruir su PCB y reenviarle a nuestro costo, pero coopere para resolver el problema si necesita reelaborarlo.
Mostrar productos
Testimonial
Preguntas principales
1. ¿Cuál es el anillo anular mínimo para vías en tecnología flex-rígida?
En general, no hay diferentes tableros rígidos. Los valores se definen en IPC-600, por ejemplo: según IPC clase 2 se permite una ruptura del agujero de hasta 90 ° desde la tierra, para IPC clase 3 el anillo anular debe ser mínimo de 50 µm para capas externas y de 25 µm para capas internas .
2. ¿Es posible que nos envíe dibujos apilados?
Sí, hemos compartido algunos de nuestros dibujos apilados estándar con usted o incluso dibujos apilados individuales que satisfacen sus requisitos especiales.
3. Ensamblaje SMD: ¿existen restricciones con respecto a los tamaños mínimo / máximo para los componentes con rígido-flexible?
No, las placas de circuito impreso rígido-flexible se fabrican con los mismos componentes que las placas rígidas.
< h4> 4. ¿Puede ver y procesar los datos CAD de Altium directamente?No, generalmente trabajamos sobre la base del archivo Gerber.
5. ¿Ofrecen algún descuento?
Si encuentra algún defecto con los PCB entregados, o si no está satisfecho con nuestros productos o servicios, háganoslo saber inmediatamente a través de [email protected] y le responderemos en un plazo de 24 horas. Le atenderemos hasta que esté completamente satisfecho. Re-fabricaremos su PCB en caso de defecto o le reembolsaremos el monto total sin necesidad de devolver los PCB defectuosos. También puede optar por acreditar su cuenta de WELLPCB.com y utilizar el crédito para pedidos futuros.
