Fallo Costoso: 3,200 PCB Descartadas por Degradación de Máscara de Soldadura
En un proyecto reciente para equipos de telecomunicaciones exteriores, un lote de 3,200 placas de 8 capas con acabado ENIG presentó fallos de cortocircuitos después de 6 meses en campo. El análisis de causa raíz reveló que la máscara de soldadura líquida térmica (LPI) seleccionada no cumplía con los requisitos de resistencia a la humedad (pero pasó las pruebas iniciales de IPC-4204). En ambientes con 95% HR y variaciones térmicas de -20°C a +60°C, la máscara desarrolló microfisuras que permitieron la migración de cobre entre trazas adyacentes de 0.15mm. El costo de reemplazo superó los $240,000. Este caso subraya la importancia crítica de seleccionar la máscara de soldadura correcta no solo por el proceso de fabricación, sino por las condiciones operativas reales.
---
Clasificación de Máscaras de Soldadura por Tecnología de Aplicación

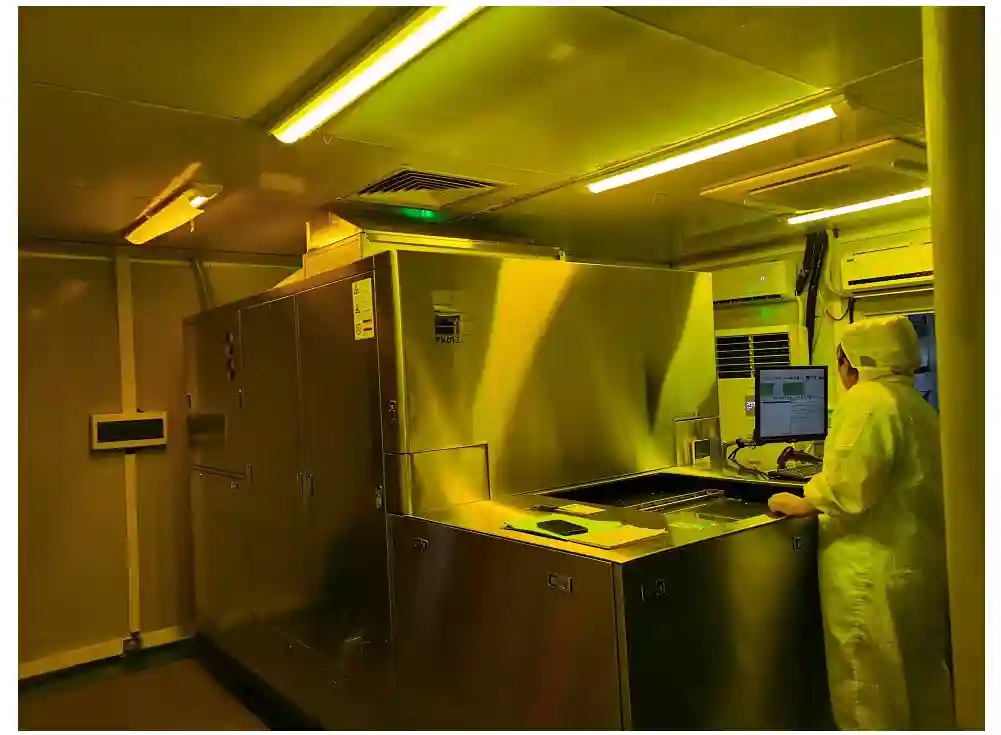

1. Máscara Líquida Fotoimageable (LPI)
- Proceso: Recubrimiento por serigrafía o cortina, exposición UV a través de fototool, desarrollo químico
- Ventajas: Precisión (±25μm), espesor controlable (15-35μm), variedad de colores
- Limitaciones: Requiere equipos de exposición y desarrollo, sensibilidad a burbujas
- Estándares: Cumple IPC-SM-840 Clase 3/T
- Aplicaciones típicas: PCB de alta densidad (HDI), BGA <0.5mm pitch
2. Máscara Térmica (Líquida no Fotoimageable)
- Proceso: Serigrafía directa, curado térmico (120-150°C)
- Ventajas: Bajo costo, rápido curado, no requiere fototool
- Limitaciones: Resolución limitada (>100μm), espesor irregular (±15%)
- Estándares: IPC-SM-840 Clase 2
- Aplicaciones típicas: Electrónica de consumo, placas de bajo costo
3. Máscara UV (Dura o Flexible)
- Proceso: Aplicación por spray o dip, curado UV instantáneo
- Ventajas: Sin solventes, alta resistencia química, flexibilidad (para PCB flexibles)
- Limitaciones: Equipo especializado, limitaciones en colores
- Estándares: UL 746E para propiedades mecánicas
- Aplicaciones típicas: PCB flexibles, ambientes corrosivos
Comparativa de Propiedades Clave
| Parámetro | LPI Estándar | LPI Alta Tg | Térmica | UV Dura | UV Flexible |
|---|---|---|---|---|---|
| Resolución (μm) | 25 | 30 | 100 | 50 | 75 |
| Resist. Química | 4/5 | 5/5 | 3/5 | 5/5 | 4/5 |
| Adhesión (N/mm) | 1.2 | 1.5 | 0.8 | 1.8 | 1.0 |
| Rango Temp. (°C) | -55 a 130 | -55 a 150 | -40 a 110 | -60 a 180 | -60 a 125 |
| Coste Relativo | 1.0x | 1.3x | 0.6x | 1.5x | 1.8x |
---
Criterios de Selección por Aplicación
1. PCB para Automoción (AEC-Q100)
- Requisitos: Resistencia a ciclos térmicos (-40°C a +125°C, 1,000 ciclos), humedad (85°C/85% HR, 1,000h)
- Recomendado: LPI Alta Tg con certificación UL 746E
- Espesor: 25-30μm en áreas críticas
2. Electrónica Médica (IEC 60601)
- Requisitos: Biocompatibilidad, resistencia a esterilización (autoclave, gamma)
- Recomendado: Máscara UV de grado médico (ISO 10993-5)
- Color: Azul o verde para contraste visual
3. PCB Flexibles (IPC-6013)
- Requisitos: Flexibilidad (>50,000 ciclos), adhesión a PI
- Recomendado: Máscara UV flexible con módulo elástico <500MPa
- Espesor: 15-20μm para evitar agrietamiento
---
Errores Comunes en la Especificación de Máscara de Soldadura
---
Checklist de Selección de Máscara de Soldadura
---
Preguntas Frecuentes
Q1: ¿Puedo mezclar tipos de máscara en una misma PCB?
R: Sí, pero requiere máscara de precisión (LPI) en áreas densas y térmica en zonas no críticas. Asegurar compatibilidad de curado.
Q2: ¿Cómo afecta el color al rendimiento?
R: El verde tiene mejor resolución óptica para inspección. El blanco/negro son peores para AOI pero tienen demanda estética.
Q3: ¿Qué estándar IPC cubre máscaras?
R: IPC-SM-840E es el estándar de calificación. IPC-A-600 define criterios de aceptación visual.
Q4: ¿Máscara necesaria en PCB de alta frecuencia?
R: Sí, pero seleccionar materiales con baja constante dieléctrica (Dk <3.5) para minimizar pérdidas.
Q5: ¿Alternativas para alta temperatura (>200°C)?
R: Máscaras cerámicas o poliimida, pero con limitaciones de resolución y costo.
