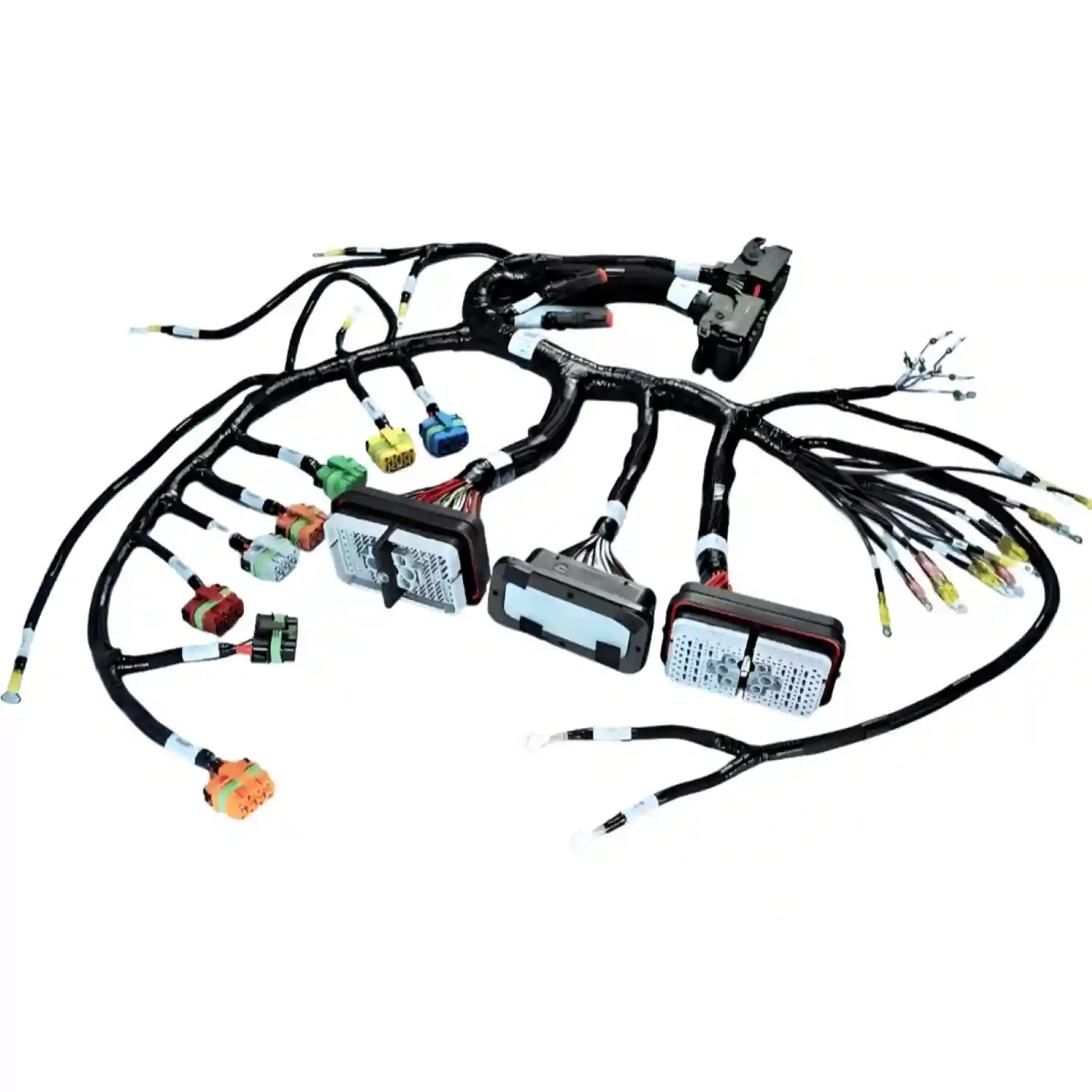

Guía de Requisitos para Arneses de Cables Mil-Spec: Navegando AS50881 e IPC-620
Guias Tecnicas

Guía de Requisitos para Arneses de Cables Mil-Spec: Navegando AS50881 e IPC-620

Hommer Zhao
11 de abril de 2026
21 min de lectura

La Falla del 1.2% en Vehículos Blindados: Una Lección sobre Cumplimiento Mil-Spec

Durante las pruebas de campo de un nuevo lote de 1,000 vehículos tácticos, se registró una tasa de fallo intermitente del 1.2% en los sistemas de comunicación interna después de solo 500 horas de operación. El análisis de causa raíz (Root Cause Analysis) nos llevó a los arneses de cable que conectaban la unidad de control principal con las terminales de operador. La falla no era un componente defectuoso, sino una fractura por fatiga en los conductores de 22 AWG justo en el punto de terminación del conector. La investigación reveló que, durante el proceso de pelado del cable (stripping), se habían producido muescas (nicks) en más del 10% de los hilos del conductor. Aunque el arnés pasó las pruebas de continuidad iniciales, la vibración constante del vehículo (especificada en 5g RMS de 20 a 2000 Hz) concentró el estrés en esos hilos dañados, provocando su rotura prematura. El proveedor había certificado el uso de cable MIL-DTL-22759 y conectores MIL-DTL-38999, pero falló en el proceso de manufactura, violando los criterios de mano de obra de IPC/WHMA-A-620 Clase 3, que prohíben cualquier muesca en los hilos para aplicaciones críticas.

Este caso demuestra que el cumplimiento de Mil-Spec no consiste simplemente en usar componentes con designación militar. Es un ecosistema de diseño, materiales, procesos, control de calidad y trazabilidad. Un solo paso fuera de especificación, como un ajuste incorrecto en una peladora de cables, puede invalidar todo el sistema y poner en riesgo misiones críticas. Esta guía desglosa los estándares y requisitos clave que los ingenieros de diseño y adquisiciones deben dominar para especificar, auditar y recibir arneses de cable que realmente cumplan con los rigores del entorno militar y aeroespacial.

---

La Jerarquía de Estándares: De la Arquitectura del Sistema al Crimpado Individual

El universo de los estándares militares puede parecer impenetrable, pero se organiza en una jerarquía lógica. Comprender esta estructura es fundamental para redactar especificaciones de compra y planos de fabricación que no dejen lugar a ambigüedades.

  • 1 SAE AS50881 (anteriormente MIL-W-5088L): Wiring Aerospace Vehicle. Este es el estándar de más alto nivel que gobierna el diseño e instalación de todo el sistema de cableado en una plataforma aeroespacial. No le dirá cómo crimpar un terminal, pero sí dictará requisitos sobre la separación de arneses (por ejemplo, mantener los cables de potencia a una distancia mínima de los de señal), protección contra el entorno, radios de curvatura mínimos y filosofía de puesta a tierra.
  • 2 IPC/WHMA-A-620: Requirements and Acceptance for Cable and Wire Harness Assemblies. Este es el estándar de mano de obra por excelencia. Define los criterios visuales y medibles para determinar si un ensamblaje es aceptable. Para aplicaciones militares y aeroespaciales, la Clase 3 (High Performance/Harsh Environment Electronic Products) es el requisito mínimo. Aquí es donde se definen parámetros como el número máximo de hilos rotos o con muescas permitidos, la forma correcta de un crimpado o una unión de soldadura, y los criterios para el atado y sujeción de los arneses.
  • 3 Estándares de Componentes (MIL-DTL, MIL-PRF, MIL-SPEC). Estos documentos definen las especificaciones de rendimiento y calificación para cada pieza individual del arnés:
  • * Cables: MIL-DTL-22759 (Tefzel), MIL-DTL-27500 (cables multiconductores apantallados y no apantallados).

    * Conectores: MIL-DTL-38999 (conectores circulares de alto rendimiento), MIL-DTL-24308 (conectores D-Sub).

    * Accesorios: MIL-DTL-85049 (backshells y adaptadores para conectores).

    Un arnés verdaderamente Mil-Spec debe cumplir con los tres niveles: diseñado según AS50881, ensamblado según IPC-620 Clase 3, y construido con componentes que cumplen sus respectivas especificaciones MIL-DTL.

    Tabla de Comparación: IPC-620 Clase 2 vs. Clase 3

    La diferencia entre la Clase 2 (Dedicated Service Electronic Products) y la Clase 3 es un punto crítico de fallo en la especificación. Un proveedor puede ofrecer un precio más bajo cumpliendo solo con la Clase 2, pero las implicaciones para la fiabilidad en entornos hostiles son enormes.

    | Criterio de Mano de Obra | IPC-620 Clase 2 (Estándar) | IPC-620 Clase 3 (Mil/Aero) | Implicación de Ingeniería |

    | :--- | :--- | :--- | :--- |

    | Hilos con Muescas/Cortados (Stripping) | Permitido un número limitado (ej. ~10% para >19 hilos). | No se permite ningún hilo con muescas o cortado. | Previene puntos de concentración de estrés que llevan a fallos por vibración. |

    | Protrusión del Conductor (Crimpado) | El conductor puede estar a ras con el aislamiento. | El conductor debe ser visible entre el aislamiento y el barril del crimpado. | Asegura que el conductor está completamente insertado en la zona de crimpado. |

    | Forma del Crimpado (Bellmouth) | Se requiere un bellmouth trasero. El delantero es deseable. | Se requiere bellmouth delantero y trasero. | Reduce el estrés mecánico en los hilos del conductor en el punto de transición. |

    | Uniones de Soldadura (Wetting) | Se requiere un 75% de wetting (mojado) en la superficie de la unión. | Se requiere un 100% de wetting en todas las superficies a unir. | Garantiza una conexión eléctrica y mecánica superior, menos propensa a fallos por uniones frías. |

    | Pruebas Eléctricas | Continuidad requerida. DWV/IR a menudo opcional. | 100% de pruebas de Continuidad, Resistencia de Aislamiento (IR) y Tensión Soportada Dieléctrica (DWV) son mandatorias. | Verifica la integridad del aislamiento y previene fallos por cortocircuito o arco eléctrico. |

    Como se puede observar, los criterios de mano de obra definidos en [IPC-620 Clase 3](blog/ipc-620-norma-arneses-cables-clases-requisitos) son significativamente más estrictos y están diseñados para maximizar la fiabilidad a largo plazo en condiciones de operación severas.

    Materiales y Componentes: Más Allá de la Hoja de Datos

    La selección de [materiales específicos para arneses](blog/materiales-arneses-cables-conductores-aislantes-conectores) bajo especificaciones militares va más allá de elegir por temperatura o voltaje. Implica considerar la resistencia a fluidos, abrasión, desgasificación (outgassing) en vacío y comportamiento al fuego (FST: Flame, Smoke, Toxicity).

    Tabla de Comparación: Cables Mil-Spec Comunes

    EspecificaciónAislamiento PrimarioRango de TemperaturaVoltaje (Vrms)Características ClaveAplicación Típica
    MIL-DTL-22759/16Tefzel (ETFE)-65°C a +150°C600VExcelente resistencia a fluidos hidráulicos, combustibles y disolventes. Alta resistencia a la abrasión.Cableado general de fuselaje, aviónica, sistemas de control. El estándar de facto.
    MIL-DTL-22759/32XL-ETFE (Cross-linked)-65°C a +200°C600VVersión de mayor temperatura del Tefzel. Mayor estabilidad térmica.Zonas de alta temperatura como compartimentos de motor.
    MIL-W-16878/4 (Type E)PTFE (Teflon)-65°C a +200°C600VPropiedades dieléctricas superiores, muy bajo coeficiente de fricción. Sensible al cold flow.Aplicaciones de alta frecuencia, cableado de RF, entornos donde el daño físico es bajo.
    SAE AS22759/87Poliimida/PTFE-65°C a +260°C600VExtremadamente ligero y de diámetro reducido. Alta resistencia a la radiación.Aplicaciones espaciales y satélites donde el peso y el volumen son críticos.

    La elección del conector es igualmente crítica. Los conectores MIL-DTL-38999 Serie III son el estándar para aplicaciones severas debido a su acoplamiento de triple rosca, protección contra EMI/RFI y diseño a prueba de "scoop-proof" que previene el daño a los pines durante el acoplamiento.

    Controles de Proceso Críticos: Donde se Gana o se Pierde la Fiabilidad

    Un fabricante de arneses Mil-Spec se diferencia por sus controles de proceso. Estos no son opcionales; son el núcleo del cumplimiento.

  • 1 Trazabilidad Total (Full Traceability): Cada arnés debe tener un registro que vincule su número de serie con los lotes de cada componente utilizado: el carrete de cable, el lote de terminales, el lote de conectores. Además, debe registrar el operador que realizó cada paso, la herramienta utilizada y la fecha de calibración de esa herramienta. En caso de un fallo de campo, esta trazabilidad permite aislar el problema a un lote específico de material o a un turno de producción, en lugar de tener que retirar del servicio toda la flota.
  • 2 Herramientas Calibradas y Específicas: No se puede usar cualquier herramienta de crimpado. Para los contactos de un conector M38999, se debe usar el sistema de herramientas especificado por el fabricante del contacto, típicamente de Daniels Manufacturing Corp (DMC). Esto incluye la herramienta de crimpado (e.g., M22520/1-01), el posicionador correcto para el tamaño del contacto (e.g., M22520/1-04) y un ciclo de crimpado completo. Las herramientas deben ser calibradas periódicamente y verificadas diariamente con galgas "Go/No-Go".
  • 3 Testing Eléctrico al 100%: Cada arnés, sin excepción, debe someterse a un conjunto de pruebas eléctricas:
  • * Continuidad: Verificar que cada pin se conecta a su destino correcto con una resistencia inferior a un umbral (típicamente < 1 Ω).

    * Resistencia de Aislamiento (IR): Medir la resistencia entre cada conductor y todos los demás, y entre cada conductor y la carcasa del conector. Se aplica una tensión DC (e.g., 500 VDC) y la resistencia debe superar un umbral alto (e.g., > 500 MΩ) para asegurar que no hay fugas de corriente.

    * Tensión Soportada Dieléctrica (DWV o Hi-Pot): Aplicar una alta tensión AC (e.g., 1500 Vrms a nivel del mar) durante 60 segundos entre conductores y a tierra. No debe haber ninguna ruptura dieléctrica (arco). Esta prueba estresa el aislamiento para revelar cualquier debilidad o defecto latente.

  • 4 Prueba de Tracción (Pull Test): Se realiza sobre una muestra de crimpados de cada lote de producción para validar la integridad mecánica. La fuerza de tracción mínima está definida en estándares como SAE AS39029 y depende del calibre del cable. Por ejemplo, un crimpado de 22 AWG debe soportar al menos 8 lbs (3.6 kg) de fuerza.
  • Errores Comunes en el Diseño y Adquisición de Arneses Mil-Spec

  • 1 Confundir "Mil-Grade" con "Mil-Spec Compliant": Comprar un componente que se anuncia como "grado militar" no garantiza nada. Un arnés solo es "Mil-Spec" si se ensambla siguiendo los procesos documentados (IPC-620 Clase 3) y se somete a las pruebas requeridas, con trazabilidad completa. La conformidad reside en el proceso, no solo en las piezas.
  • 2 Especificaciones de Radio de Curvatura Inadecuadas: Los planos de fabricación a menudo omiten los radios de curvatura mínimos. Para cables coaxiales o apantallados, un radio demasiado pequeño (e.g., < 10x el diámetro del cable) puede dañar el dieléctrico o el blindaje, alterando la impedancia y la efectividad del apantallamiento. AS50881 proporciona directrices claras sobre esto.
  • 3 Manejo Incorrecto de la Terminación del Blindaje: Un error clásico es aterrizar el blindaje de un cable en ambos extremos por defecto. Si bien esto puede ser necesario para aplicaciones de RF de alta frecuencia, en sistemas de baja frecuencia puede crear un bucle de tierra (ground loop), introduciendo ruido en el sistema. La filosofía de puesta a tierra (single-point vs. multi-point) debe ser una decisión de diseño consciente.
  • 4 Ignorar el Alivio de Tensión (Strain Relief): El punto donde el haz de cables entra en el backshell del conector es un punto de alta concentración de estrés. La falta de un alivio de tensión adecuado (ya sea mediante una abrazadera en el backshell o un moldeado) es una de las principales causas de fallo en entornos de alta vibración. El método de terminación, donde un [crimpado conforme a IPC supera a la soldadura](blog/soldadura-vs-crimpado-terminacion-cables) en estos entornos, es también un factor crucial.
  • 5 Aceptar un Certificado de Conformidad (CofC) sin Evidencia: Un CofC por sí solo es insuficiente. Debe estar respaldado por datos reales: informes de pruebas eléctricas del 100% de las unidades, registros de calibración de herramientas y registros de trazabilidad de materiales. Auditar esta documentación es tan importante como inspeccionar el propio arnés.
  • ---

    Checklist de Acción para Ingenieros

    Antes de aprobar un diseño o un proveedor para un arnés de cable de misión crítica, utilice esta lista de verificación para asegurar el cumplimiento y la fiabilidad.

  • 1 [ ] Confirmar Requisito de Clase 3: Asegúrese de que sus planos y órdenes de compra especifiquen explícitamente "Ensamblaje y aceptación según IPC/WHMA-A-620 Clase 3".
  • 2 [ ] Especificar Todos los Componentes por su Designación Completa: No escriba "Conector D38999". Escriba la designación completa, incluyendo serie, material, acabado y disposición de pines (e.g., "D38999/26WJ35PN").
  • 3 [ ] Exigir un Plan de Control de Fabricación: Solicite al proveedor un documento que detalle cómo controlan los procesos críticos: calibración de herramientas, formación de operadores, pruebas en proceso y trazabilidad.
  • 4 [ ] Definir Parámetros de Prueba Eléctrica: No se limite a decir "Probar eléctricamente". Especifique los voltajes y duraciones para la prueba DWV (e.g., 1500 Vrms, 60s) y el umbral mínimo para la resistencia de aislamiento (e.g., 500 MΩ @ 500 VDC).
  • 5 [ ] Requerir un Informe de Inspección del Primer Artículo (FAI): Antes de la producción en masa, revise un FAI completo que verifique cada dimensión, componente y requisito del plano en una unidad de producción real.
  • 6 [ ] Especificar Requisitos de Etiquetado y Marcado: Defina el material de las etiquetas (e.g., termocontráctil según MIL-DTL-23053/5), el contenido (número de pieza, número de serie) y la ubicación.
  • 7 [ ] Auditar la Documentación de Trazabilidad: Para la primera entrega, solicite y revise el paquete de documentación completo de una unidad para verificar que la trazabilidad es real y no solo una promesa.
  • 8 [ ] Incluir Requisitos de Empaque y Manipulación: Especifique cómo deben protegerse los conectores (con tapas protectoras), cómo deben enrollarse los arneses (sin violar radios de curvatura) y el tipo de empaque para prevenir daños durante el transporte.
