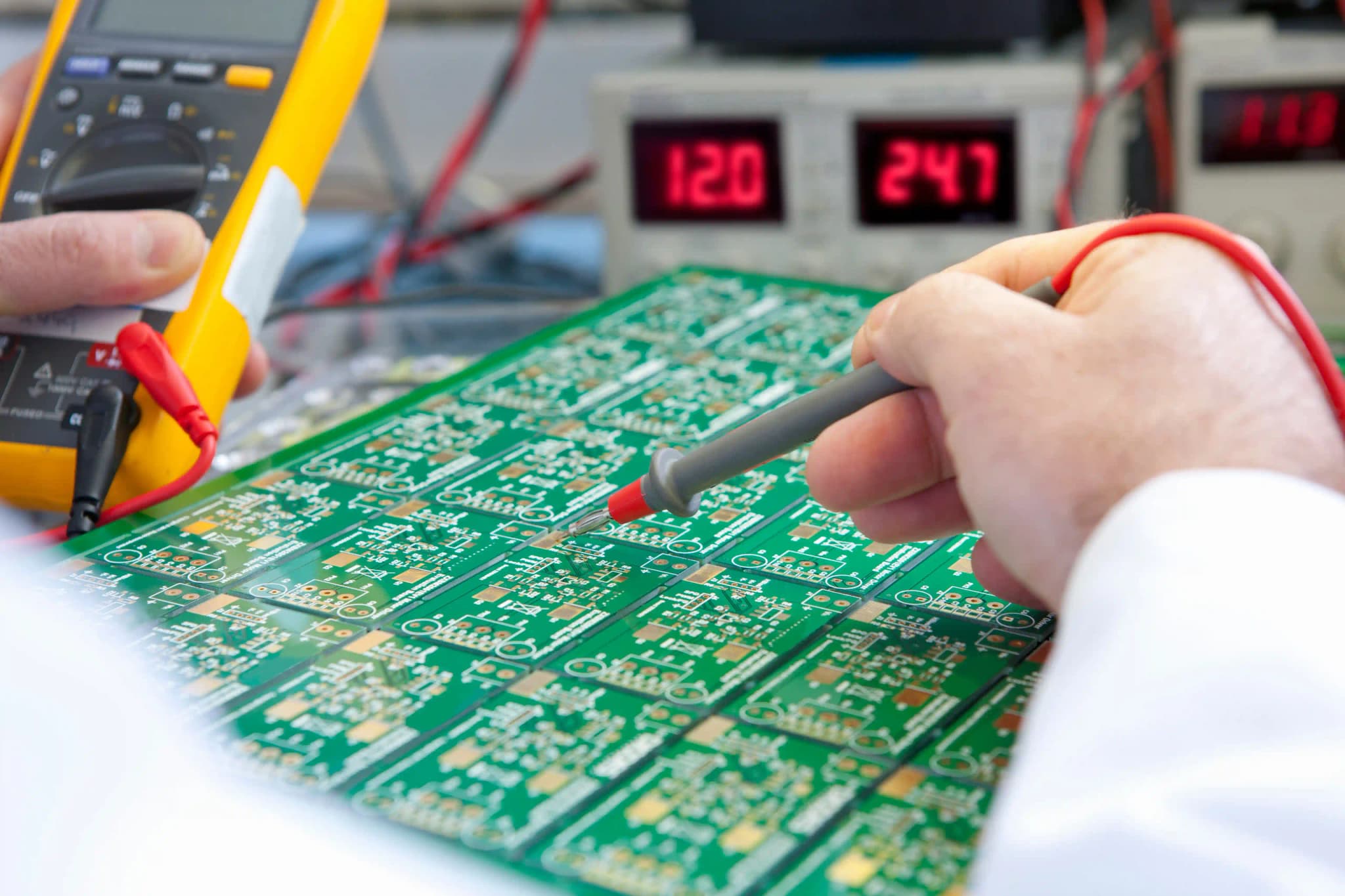

La placa puede funcionar hoy y fallar meses despues por suciedad invisible
En muchos proyectos de montaje PCBA, el debate sobre limpieza aparece tarde y mal. El equipo ya decidió pasta, perfil de reflow, coating y calendario de envío, pero nadie definió con precisión si la placa debe quedar no-clean, cleaned o cleaned + protected. Mientras la muestra encienda y pase AOI, se asume que los residuos de flux no importan. Ese supuesto es peligroso.
Los residuos iónicos y orgánicos no siempre provocan un fallo inmediato. A veces esperan a que coincidan humedad, sesgo eléctrico, polvo o condensación para generar corrientes de fuga, corrosión dendrítica o deriva en mediciones analógicas. Por eso la limpieza de una placa de circuito impreso [3] no es un tema cosmético; es una decisión de fiabilidad.
"La pregunta correcta no es si la placa se ve limpia. La pregunta correcta es si el residuo restante puede sobrevivir 1.000 horas de humedad, sesgo eléctrico y temperatura sin bajar la resistencia de aislamiento." — Hommer Zhao, Fundador & Experto Técnico
Que significa realmente contaminacion ionica en una PCBA
Cuando se habla de contaminación iónica, casi siempre se mezclan tres problemas distintos:
- residuos solubles dejados por flux, proceso o manipulación;
- contaminantes externos como sales, polvo conductor o restos de limpieza mal enjuagados;
- residuos atrapados bajo componentes de bajo standoff, shields, conectores o zonas con underfill.
El riesgo no es solo "suciedad". El problema es que ciertos residuos absorben humedad y crean un medio conductor sobre la superficie. Si además existe diferencia de potencial entre pads vecinos, la placa puede sufrir electromigración, pérdida de aislamiento y crecimiento dendrítico. En analógico de alta impedancia, RF, médico o sensores de precisión, ese efecto puede aparecer incluso cuando el producto "funciona" en test funcional básico.
El flux de soldadura) [1] existe para resolver un problema real: eliminar óxidos y mejorar mojado. Pero una vez cumplida su función, parte de ese material queda sobre la placa. Algunos sistemas no-clean dejan residuos benignos en muchos escenarios; otros no. La seguridad de "no-clean" depende de química, geometría, entorno, voltaje, coating, distancia entre pads y nivel de limpieza del proceso completo.
No-clean no significa nunca limpiar
Uno de los errores más caros en SMT es leer "no-clean" como "prohibido limpiar" o "innecesario limpiar". En realidad significa que, si el proceso está controlado y el uso final lo permite, los residuos pueden permanecer sin dañar la aplicación. Eso no equivale a una garantía universal.
Debe replantear el no-clean cuando aparece al menos una de estas condiciones:
- spacing fino con sesgo DC sostenido;
- conformal coating planificado sobre residuos no caracterizados;
- producto para industria médica, industrial severa o exterior;
- sensores analógicos, alta impedancia o entradas de muy baja corriente;
- conectores, relés o test points donde el residuo afecta contacto o lectura;
- necesidad de box build con condensación o ciclos térmicos;
- retrabajos repetidos con flux adicional local.
"He visto placas no-clean pasar ICT y FCT sin drama, pero fallar a las 72 horas de 85/85 porque el residuo bajo un QFN no era eléctricamente inocente. El coste no fue limpiar; el coste fue asumir." — Hommer Zhao, Fundador & Experto Técnico
Cuando limpiar una PCBA si quiere reducir fallos reales
La decisión debe partir del uso final, no solo de la estética ni del coste por panel. Esta tabla resume el criterio práctico:
| Escenario | ¿Limpiar? | Motivo principal | Riesgo si no se limpia | Nivel de prioridad |
|---|---|---|---|---|
| Electrónica de consumo interior, bajo voltaje, sin coating | a veces no | proceso no-clean puede ser suficiente | residuos visibles y variación cosmética | media |
| PCBA con conformal coating | sí, casi siempre | el coating puede encapsular contaminantes | delaminación, corrosión atrapada, baja adhesión | muy alta |
| Sensores, analógico de alta impedancia, medición de fugas | sí | cualquier película conductiva altera lectura | drift, ruido, corrientes de fuga | muy alta |
| Equipo industrial con humedad o polvo | sí | ambiente acelera absorción y corrosión | fallos intermitentes y retorno de campo | alta |
| Médico o alta fiabilidad | sí, con verificación | trazabilidad y margen de seguridad | rechazo de auditoría y riesgo funcional | muy alta |
| Prototipo rápido para validación interna de 1-5 placas | depende | quizá conviene velocidad sobre acabado final | conclusiones de fiabilidad poco representativas | media |
En una línea seria, limpiar no debería verse como una operación aislada. Debe coordinarse con perfil de flux, diseño de standoff, selección de componentes, secuencia de retrabajo y estrategia de protección posterior, ya sea potting para electrónica o coating superficial.
Limpieza, SIR y pruebas: como validar en lugar de adivinar
Muchos equipos piden "placa limpia" sin definir cómo comprobarlo. Ese lenguaje no sirve. Lo útil es especificar un criterio de aceptación ligado al riesgo del producto. Aquí entra el concepto de SIR o Surface Insulation Resistance: la capacidad de una superficie para mantener aislamiento eléctrico bajo humedad, contaminación y sesgo.
SIR no es lo mismo que una prueba rápida de residuos iónicos. Una medición tipo ROSE o equivalente puede indicar presencia global de contaminantes extraíbles, pero no siempre predice comportamiento en geometrías complejas. SIR, en cambio, se acerca más al riesgo funcional porque observa cómo responde la superficie bajo estrés eléctrico y ambiental.
En proyectos críticos, la validación razonable suele combinar:
- control del proceso de flux y limpieza;
- inspección visual de residuos en zonas críticas;
- prueba de contaminación iónica por lote o por validación de proceso;
- ensayo SIR o evidencia equivalente cuando el riesgo de fuga es alto;
- pruebas de PCB y test funcional después de limpiar;
- revisión de compatibilidad antes de aplicar conformal coating [2].
"Si especificas limpieza sin definir cómo medirla, compras un ritual. Si especificas límite, método y zona crítica, compras una barrera de fiabilidad." — Hommer Zhao, Fundador & Experto Técnico
Fallos tipicos cuando la limpieza se gestiona mal
El problema raramente es un único error espectacular. Normalmente es una cadena de decisiones mediocres:
Los fallos resultantes suelen adoptar estas formas:
- corriente de fuga entre pads de señal o alta impedancia;
- dendritas en presencia de humedad y voltaje;
- corrosión en terminaciones, shields y pines finos;
- adhesión pobre del coating por residuos orgánicos atrapados;
- fallos intermitentes tras transporte, almacenamiento o ciclos climáticos.
Esto aparece con frecuencia en PCBA para control industrial, energía, IoT exterior y equipos médicos portátiles, precisamente donde la combinación de miniaturización, tensión mixta y humedad castiga más cualquier residuo.
El rework es donde muchos procesos limpios dejan de ser limpios
Una planta puede tener una línea SMT razonablemente estable y aun así entregar placas sucias por culpa del retrabajo. El rework manual suele introducir:
- flux adicional no documentado;
- calor localizado que polimeriza residuos de forma distinta;
- cepillado o limpieza parcial que redistribuye contaminación;
- secado insuficiente antes de test o coating.
Por eso conviene separar claramente dos preguntas:
Si la respuesta a la segunda pregunta es difusa, la validación de fiabilidad está incompleta. En ensamblajes con BGA rework, conectores finos o mezclas SMT/THT, esta diferencia importa mucho más de lo que la mayoría de RFQ reconoce.
Como especificarlo en una RFQ o plan de calidad
La forma más útil de pedir limpieza a un proveedor no es "dejar la placa impecable". Es algo más concreto:
- química de flux prevista en SMT y retrabajo;
- si el producto se acepta como no-clean o requiere lavado;
- zonas críticas: bajo QFN, conectores, relés, sensores, pines de test;
- criterio de residuos iónicos o ensayo de validación aplicable;
- compatibilidad con turnkey assembly, coating o potting;
- condición de almacenamiento y uso final: interior, 60-85% RH, exterior, niebla salina, etc.;
- necesidad de trazabilidad por lote y registro de cambio de química.
Un proveedor sólido puede entonces responder con proceso, limitaciones y puntos de control reales. Uno débil responderá solo "sí, limpiamos" o "trabajamos no-clean". Esa diferencia le dice mucho antes de producir la primera placa.
Conclusión: la limpieza correcta protege la fiabilidad, no el aspecto
La limpieza de PCBA no debe evaluarse por brillo ni por costumbre. Debe evaluarse por riesgo eléctrico, ambiente real, química de flux y protección posterior. En algunos productos no-clean es suficiente. En otros, especialmente si habrá coating, humedad, analógico sensible o alta fiabilidad, no limpiar bien equivale a aplazar un fallo.
Si su producto requiere ensamblaje PCB, conformal coating, testing eléctrico o integración box build, podemos ayudarle a definir si conviene no-clean, limpieza validada o una estrategia de protección más robusta. Para revisar su proceso o su próximo lote, contacte con nuestro equipo.
FAQ
¿Cuándo conviene limpiar una PCBA aunque use flux no-clean?
Cuando la placa va a recibir coating, operar con humedad alta, trabajar con señales de alta impedancia o entrar en sectores como médico e industrial crítico. En esos casos, dejar residuos sin validar puede reducir la resistencia de aislamiento varios órdenes de magnitud bajo estrés ambiental.
¿La prueba de contaminación iónica sustituye un ensayo SIR?
No. La prueba iónica sirve como indicador rápido del residuo extraíble del proceso, pero SIR evalúa comportamiento eléctrico bajo humedad, sesgo y tiempo. Para geometrías finas o productos de alta fiabilidad, SIR suele dar una lectura más cercana al riesgo real.
¿Por qué el conformal coating puede empeorar un problema de limpieza?
Porque puede sellar residuos debajo de la película protectora. Si la superficie no estaba bien preparada, el coating encapsula contaminantes, reduce adherencia y deja una vía lenta hacia corrosión o fuga. Por eso muchas líneas limpian antes de recubrir y controlan secado completo.
¿El retrabajo manual cambia el requisito de limpieza?
Sí, muchas veces. Añadir flux con jeringa o plumín altera la química local y puede dejar residuos más concentrados que los de la línea SMT original. Si hubo rework, conviene validar limpieza y secado antes de repetir pruebas de PCB o aplicar coating.
¿Qué debería incluir una RFQ si la limpieza es crítica?
Al menos: tipo de flux, decisión no-clean o cleaned, zonas críticas, método de verificación, condición ambiental de uso y si habrá coating o potting. Esa información evita respuestas genéricas y reduce discusiones tardías en NPI o pre-serie.
¿Una placa visualmente limpia puede seguir siendo riesgosa?
Sí. Los residuos iónicos relevantes pueden ser invisibles o quedar atrapados bajo componentes con standoff bajo. Una placa puede verse perfecta y aun así fallar tras 168 horas de estrés térmico-húmedo o después de varios ciclos de encendido en campo.
