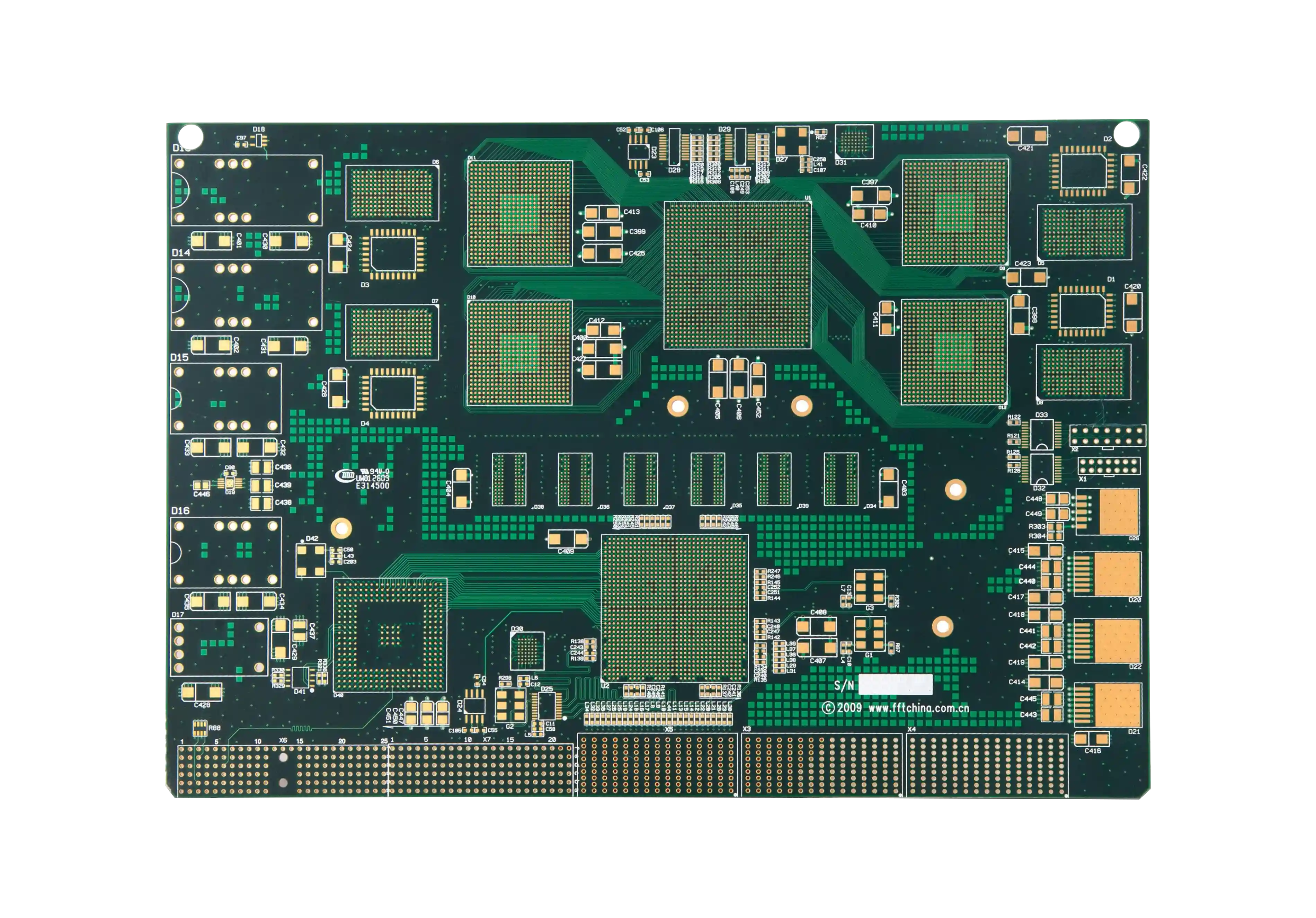

Fondo de Pruebas de PCB

Laboratorio de Pruebas Electrónicas

Pruebas de PCB Certificadas

Laboratorio especializado con pruebas eléctricas, AOI, rayos X y funcionales. Detectamos defectos ocultos con inspección automatizada y cumplimos con IPC-A-610 Clase 3. Informes detallados con análisis de causa y recomendaciones.

Laboratorio de Pruebas Avanzadas

Nuestro <strong>servicio de pruebas de PCB</strong> asegura la máxima fiabilidad de sus circuitos mediante tecnología avanzada y procesos certificados....

Como laboratorio certificado de pruebas de PCB, entendemos que la detección temprana de defectos es crucial para evitar fallos costosos en campo. Nuestra combinación de AOI, rayos X y pruebas funcionales permite identificar problemas desde el nivel de soldadura hasta el comportamiento en condiciones reales. Esta estrategia multiescala asegura que sus PCBs cumplan con los requisitos de fiabilidad más exigentes.

Pruebas Eléctricas

Verificación de continuidad, aislamiento y polaridad según netlist con ICT o prueba funcional según el producto.

AOI 3D con IA

Inspección óptica automatizada 3D (Sinic-Tek A510D) con algoritmos de detección de defectos asistidos por IA y conexión a MES.

Rayos X para BGA

Análisis de soldaduras ocultas en componentes BGA con equipo X-Ray UNICOMP AX8200.

Pruebas Funcionales

Simulación de condiciones reales de operación con equipos de carga programable.

Análisis de Causa Raíz

Informe detallado con fotos, mediciones y recomendaciones de diseño o proceso.

Aplicaciones por Industria

  • Aeroespacial

    Pruebas de PCB para sistemas de navegación, control de vuelo y comunicación con tolerancias extremas.

  • Médico

    Verificación de placas para equipos de diagnóstico y dispositivos implantables con trazabilidad completa.

  • Automoción

    Análisis de PCB para sistemas de seguridad (ABS, airbags) y electrónica de potencia.

  • Telecomunicaciones

    Pruebas de alta frecuencia para infraestructura 5G y equipos de conmutación.

  • Industrial

    Validación de PCB para maquinaria de automatización y equipos de control en entornos exigentes.

  • IoT

    Pruebas de bajo consumo y miniaturización para dispositivos wearables y sensores.
