Resumen
- Integramos PCBA, arneses y prueba funcional para evitar proveedores aislados.
- El foco está en NPI, split deliveries, BOM crítica y ventanas de integración.
- Usamos IPC-A-610, IPC-J-STD-001 e IPC/WHMA-A-620 según el alcance.
- La prueba combina AOI, rayos X, ICT/FCT, firmware y trazabilidad por lote.
Soluciones electrónicas para robots reales
Una PCBA de robótica es una placa ensamblada que controla movimiento, potencia, sensores, comunicación o seguridad dentro de un robot. Un arnés robótico es un conjunto de cables diseñado para mantener señal, potencia y alivio mecánico durante flexión, torsión o vibración. Un box build robótico es la integración de placas, cableado, carcasa, firmware y prueba de sistema antes del envío al OEM.
En robótica, una placa que pasa AOI pero llega sin firmware, sin arnés compatible o fuera de la ventana de integración todavía puede detener el lanzamiento. Por eso tratamos cada RFQ como sistema: BOM, Gerbers, centroides, pinout, revisión mecánica, programación, prueba funcional y calendario de entrega.
La familia IPC electronics agrupa estándares usados en fabricación y aceptación electrónica. Para ensambles, alineamos criterios con IPC-A-610 e IPC-J-STD-001; cuando el robot incluye cableado interno, IPC/WHMA-A-620 ayuda a fijar aceptación de crimpado, soldadura y arneses. Para robots industriales, la referencia pública sobre industrial robot ayuda a ubicar el tipo de entorno mecánico y operativo que debe soportar el conjunto.
Capacidades para robótica y automatización
PCBA de control robótico
Montaje SMT/THT para MCU, drivers de motor, sensores, Ethernet industrial, módulos RF y placas de potencia compactas.
Ver servicioArneses dinámicos

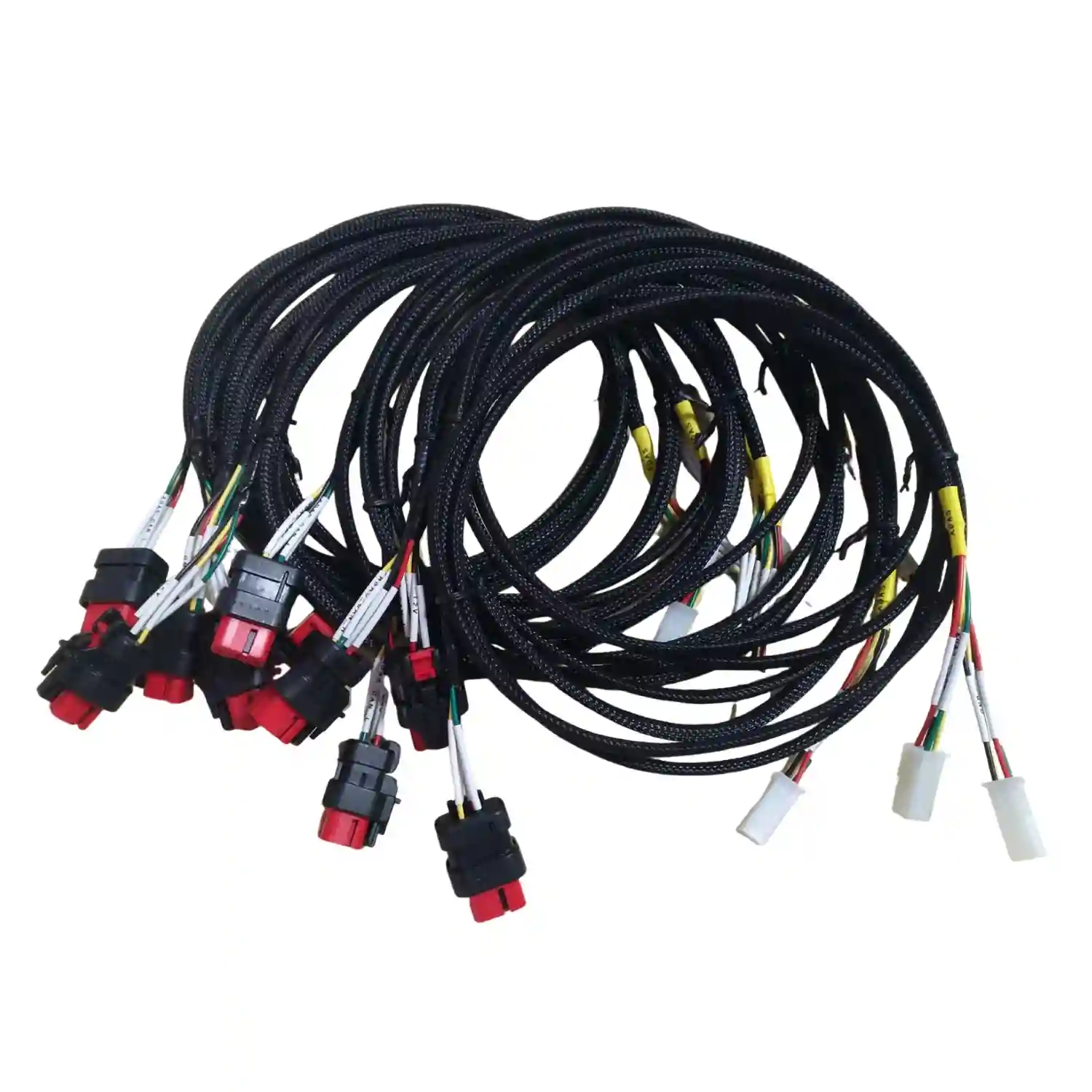

Cableado para cobots, AMR, cadenas portacables, visión, feedback y ejes con flexión o torsión repetitiva.
Ver servicioProgramación y FCT
Flashing, límites eléctricos, comunicación, consumo, sensores y fixture funcional antes de integrar el robot.
Ver servicioIntegración multi-board
Coordinación de placa principal, placa de sensor, arnés interno, carcasa y prueba de sistema.
Ver servicioCaso real de proyecto
Caso real: PCBA multi-PO para OEM robótico en Singapur
Sector: Robótica | Región: Singapur | Año: 2026-Q1
Escenario. Un OEM de robótica necesitaba servicios de PCB y ensamblaje para un rollout de producto estructurado como programa multi-PO con entregas divididas.
Reto. El calendario de producción era sensible a fechas parciales; una orden tenía riesgo de plazo y requería comunicación inmediata antes de crear una disputa de entrega.
Solución. Aplicamos gestión proactiva: confirmación de pago el mismo día, alerta temprana para la PO restringida y confirmación de que las demás órdenes seguían en calendario.
Números concretos. multi-PO program, split PIs, same-day payment confirmation, early delivery warning issued.
Especificaciones de RFQ
Autor y criterio técnico
Hommer Zhao, Fundador & Experto Técnico de WellPCB, revisa este tipo de RFQ con más de 15 años de experiencia en fabricación PCB, montaje PCBA, arneses y box build para OEM industriales.
Certificaciones y control
Trabajamos con sistemas ISO 9001, ISO 13485 e IATF 16949 según el programa, con trazabilidad por lote, FAI, CoC y registros de inspección cuando el comprador los exige.
Cómo reducimos riesgo en NPI robótico
La decisión crítica no es solo si montar SMT rápido. El punto débil suele estar en piezas críticas, firmware, conectores, arneses, fixture y entregas parciales. Un MCU, un driver de motor, un sensor IMU o un transceptor CAN puede cambiar firmware, EMC, footprint o prueba funcional; por eso tratamos cualquier sustitución como desviación técnica aprobable.
Para una ventana de integración, definimos qué debe llegar junto: placa de control, placa de potencia, arnés, firmware, carcasa y procedimiento FCT. Si el proyecto usa varios pedidos, marcamos dependencias y alertas de entrega antes de que una fecha parcial bloquee al equipo de integración.
El segundo caso de nuestra base interna fue un cliente automotive-electronics de Australia que pidió integrar diseño y fabricación de placa electrónica con su proveedor existente de arneses. Los datos concretos fueron cross-category expansion y multi-department client engagement. En robótica, esa misma coordinación evita que PCBA, cableado y mecánica avancen con calendarios incompatibles.
Preguntas frecuentes
¿Qué archivos necesitan para cotizar electrónica robótica?
Para PCBA necesitamos Gerbers u ODB++, BOM editable, centroides XY, cantidad, revisión, clase IPC, firmware o método de programación y criterio FCT. Para arneses añadimos pinout, longitudes, conectores, corriente, señal, radio de curvatura, torsión, temperatura y entorno.
¿Pueden coordinar PCBA, arnés y box build?
Sí. Podemos fabricar la PCBA, suministrar arneses dinámicos, programar firmware, ejecutar FCT e integrar subconjuntos dentro de un flujo de box build. Este enfoque reduce errores entre proveedores cuando el robot depende de varias piezas que deben llegar juntas.
¿Qué prueba recomiendan para una PCBA de robot?
La base suele ser SPI y AOI para SMT; rayos X si hay BGA, QFN o juntas ocultas; ICT o flying probe para cobertura eléctrica; y FCT para firmware, consumo, comunicación, entradas, salidas, sensores y actuadores simulados. La mezcla depende del coste de fallo y de la etapa EVT, DVT o producción.
¿Cómo manejan entregas divididas o múltiples POs?
Separamos dependencias por PO, confirmamos pagos y materiales por línea crítica, y emitimos alertas tempranas cuando una entrega puede afectar la ventana de integración. El caso de Singapur usó multi-PO program, split PIs, same-day payment confirmation y early delivery warning issued para mantener visibilidad.
