Un Error de 18.000 Dolares y la Leccion que Dejo
Un fabricante de equipos industriales en Monterrey recibio 1.200 arneses para un panel de control. El proveedor habia cortado los cables 8 mm mas cortos de lo especificado. Los operarios forzaron las conexiones durante el ensamblaje final. A las seis semanas, 23 unidades presentaron fallos intermitentes en campo: los crimps habian cedido por la tension mecanica constante. Coste total entre devoluciones, diagnostico y remanufactura: 18.400 dolares.
En la misma fabrica, otro lote de 800 arneses — fabricado con un proceso documentado que incluia verificacion de longitud por laser, ensayo de traccion crimp-a-crimp segun IPC-A-620 Clase 2, y continuidad 100% antes de embalar — llego sin un solo rechazo en 14 meses de operacion.
La diferencia entre ambos lotes fue el proceso, no el precio del cable ni la marca del conector. Esta guia describe las 9 etapas que separan un arnes fiable de uno que genera reclamaciones.
> "En 15 anos fabricando arneses para clientes de automocion, medicina e industria, el patron es siempre el mismo: el 90% de los fallos de campo se originan en tres etapas — corte, crimpado e inspeccion. Si controlas esas tres, controlas el resultado." — Hommer Zhao, Fundador de WellPCB
---

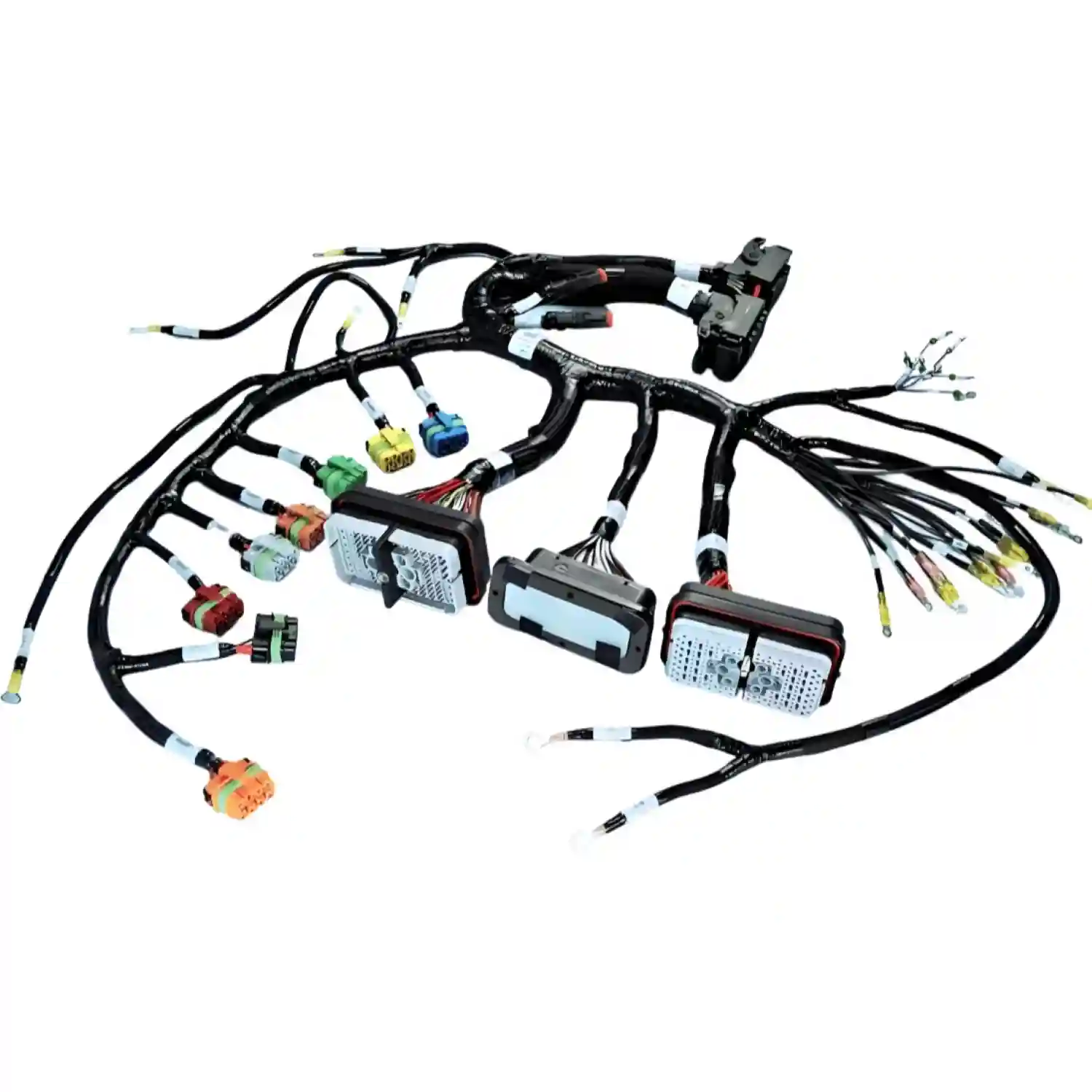

Que es un Arnes de Cables y Para Que Sirve
Un arnes de cables (wire harness) es un conjunto organizado de conductores electricos, terminales, conectores y protecciones mecanicas que transmite senales o potencia entre componentes de un sistema [1]. A diferencia de un cable suelto, el arnes agrupa los circuitos en una geometria definida, fijada con bridas, cinta, tubo corrugado o malla, para que pueda instalarse como una unidad completa.
Los arneses cumplen tres funciones principales:
- Organizacion: agrupan decenas o cientos de circuitos en una ruta predefinida que evita interferencias y simplifica el montaje final.
- Proteccion: la cubierta exterior y las fijaciones mecanicas protegen los conductores frente a vibracion, abrasion, temperatura y productos quimicos.
- Repetibilidad: un arnes fabricado con plano permite que cada unidad sea identica a la anterior, lo que reduce errores de instalacion a casi cero.
Los sectores que mas arneses consumen son automocion, equipos medicos, maquinaria industrial, telecomunicaciones, electrodomesticos y energia renovable.
---
Las 9 Etapas del Proceso de Fabricacion
1. Diseno e Ingenieria
El proceso comienza con la documentacion tecnica del cliente: esquemas electricos, diagramas de cableado (wiring diagrams), listas de materiales (BOM) y, en proyectos complejos, modelos CAD 3D que definen rutas, radios de curvatura y puntos de fijacion. El ingeniero de producto traduce esta informacion en un plano de arnes que incluye:
- Longitud de cada circuito con tolerancias (tipicamente ±2 mm en automocion, ±5 mm en industrial).
- Tipo de conductor: calibre AWG, numero de hilos, material de aislamiento.
- Terminales y conectores con numero de parte del fabricante (Molex, TE Connectivity, JST, Deutsch).
- Secuencia de ensamblaje y puntos de ramificacion.
El software mas utilizado para diseno de arneses incluye Zuken E3, Mentor Capital, AutoCAD Electrical y Solidworks Routing. El plano terminado se convierte en la referencia maestra para todas las etapas siguientes.
2. Seleccion y Compra de Materiales
Con el plano aprobado, el equipo de compras adquiere los materiales especificados: conductores de cobre (desnudo, estanado o niquelado), aislamiento (PVC, XLPE, silicona, PTFE segun temperatura y norma), terminales, conectores, tubo corrugado, cinta de arneses, termorretractil, etiquetas y bridas. La trazabilidad comienza aqui: cada lote de material recibe un codigo que lo vincula con el certificado del proveedor y el pedido del cliente.
3. Inspeccion de Entrada (IQC)
Antes de que ningun material entre en produccion, el departamento de calidad realiza una inspeccion de entrada (Incoming Quality Control). Los controles tipicos incluyen:
| Material | Verificacion | Instrumento |
|---|---|---|
| Conductor | Calibre real, resistencia ohmica | Micrometro, puente Kelvin |
| Aislamiento | Espesor, color, flexibilidad | Calibre, visual |
| Terminales | Dimensiones criticas, recubrimiento | Calibre pasa/no-pasa, microscopio |
| Conectores | Cavidades, mecanismo de retencion | Plantilla de verificacion |
Un lote rechazado en IQC cuesta tiempo, pero un lote defectuoso que pasa a produccion puede contaminar cientos de arneses antes de ser detectado. La norma IPC-A-620 [2] exige registros de inspeccion de entrada para las Clases 2 y 3.
4. Corte de Cables
Las maquinas de corte automatico (Komax, Schleuniger, Artos) miden, marcan y cortan cada conductor a la longitud exacta del plano. Una linea moderna procesa entre 3.000 y 8.000 cables por hora con tolerancia de ±0,5 mm. El corte automatizado elimina la variabilidad del corte manual y genera etiquetas de identificacion para cada circuito.
En esta etapa se programa tambien el pelado: la maquina retira el aislamiento en ambos extremos del cable con longitud controlada, sin danar los hilos del conductor. Un corte de aislamiento demasiado profundo (nicking) reduce la seccion efectiva y crea un punto debil que falla bajo vibracion.
5. Crimpado de Terminales
El crimpado une mecanicamente el terminal al conductor mediante deformacion controlada del barril metalico [3]. Esta operacion es la mas critica del proceso porque un crimp defectuoso produce alta resistencia electrica, calentamiento y fallo eventual del circuito.
Las prensas de crimpado aplican fuerza controlada (tipicamente entre 8 y 22 kN para terminales estandar) y el resultado se verifica con tres metodos:
- Fuerza de traccion (pull test): segun IPC-A-620, un terminal 18 AWG debe soportar minimo 35,6 N sin desprenderse.
- Seccion transversal (cross-section): el corte metalografico revela la compresion del conductor dentro del barril. La IPC-A-620 Clase 3 exige que no haya hilos fuera del barril ni cavidades excesivas.
- Altura de crimp (crimp height): medida con micrometro, debe estar dentro del rango especificado por el fabricante del terminal (tolerancia tipica ±0,05 mm).
Para mas detalle sobre herramientas y tecnicas, consulta nuestra guia completa de crimpado.
> "La seccion transversal del crimp es la radiografia del arnes. Si veo un corte limpio con compresion uniforme, se que el operador, la maquina y el material estan bajo control. Si veo hilos aplastados o cavidades, detengo la produccion." — Hommer Zhao, Fundador de WellPCB
6. Ensamblaje en Placa de Montaje
Los cables crimpados se colocan sobre una placa de montaje (assembly board o jig) — una superficie plana con clavijas, guias y marcas que replican la geometria exacta del arnes. El operario sigue una secuencia definida:
La placa de montaje garantiza que cada arnes tenga las mismas dimensiones, los mismos radios de curvatura y la misma distribucion de ramas. En lineas de alto volumen (automocion), se usan placas rotatorias: mientras un operario ensambla en una placa, otro verifica el arnes terminado en la placa opuesta.
7. Insercion de Contactos y Montaje de Conectores
Los terminales crimpados se insertan en las cavidades del conector siguiendo un mapa de asignacion de pines (cavity chart). Cada cavidad tiene un mecanismo de retencion que produce un "clic" audible cuando el terminal queda correctamente insertado. Despues de insertar todos los contactos, se colocan:
- Retenciones secundarias (CPA): piezas plasticas que bloquean los terminales una vez insertados.
- Sellos y juntas: en conectores resistentes al agua (IP67/IP68), los sellos individuales de cable y la junta de carcasa son obligatorios.
- Cubiertas y backshells: en conectores militares o aeroespaciales.
Un terminal mal insertado — que no llega al fondo de la cavidad — es la causa numero uno de fallos intermitentes en arneses automotrices. La verificacion se realiza con herramientas de extraccion calibradas que miden la fuerza de retencion.
8. Proteccion Mecanica y Etiquetado
Segun la aplicacion, el arnes recibe una o varias capas de proteccion:
| Proteccion | Aplicacion tipica | Beneficio principal |
|---|---|---|
| Cinta espiral PVC | Interior paneles de control | Flexibilidad, bajo coste |
| Tubo corrugado (conduit) | Motor, chasis automotriz | Resistencia a abrasion y temperatura |
| Malla expandida | EMI/RFI, automocion premium | Blindaje electromagnetico |
| Termorretractil | Empalmes, puntos de ramificacion | Sellado, aislamiento |
| Tubo textil trenzado | Medico, aeroespacial | Limpieza, flexibilidad extrema |
Finalmente, se colocan etiquetas de identificacion (con numero de parte, fecha, lote y codigo de barras) que permiten la trazabilidad completa del arnes durante toda su vida util.
9. Inspeccion y Testing Final
El arnes terminado pasa por una secuencia de pruebas antes del embalaje:
- Continuidad electrica: un equipo de test automatico (ATE) verifica que cada circuito conecta los puntos correctos y que no existen cortocircuitos entre circuitos adyacentes. Cobertura: 100% de los arneses.
- Resistencia de aislamiento (megger): aplica alto voltaje (tipicamente 500 V DC) entre circuitos para verificar que el aislamiento no tiene fugas. Valor minimo habitual: 100 MΩ.
- Test de alto potencial (hi-pot): aplica tension elevada (1.000–1.500 V AC) para detectar debilidad dielectrica. Obligatorio en arneses medicos segun IEC 60601.
- Inspeccion visual: verificacion de etiquetado, protecciones, longitud total y apariencia. La norma IPC-A-620 define criterios de aceptacion visual para tres clases de producto.
Los arneses que superan todas las pruebas se embalan en bolsas antipolvo o cajas con separadores, etiquetados con el numero de parte, cantidad y datos de lote para trazabilidad.
---
Automatizacion vs Trabajo Manual: El Estado Actual de la Industria
El proceso de fabricacion de arneses combina etapas altamente automatizadas con operaciones que siguen dependiendo de trabajo manual cualificado. Las maquinas de corte, pelado y crimpado alcanzan velocidades y precisiones imposibles para un operario. Sin embargo, el ensamblaje en placa de montaje — donde se ruteean cables flexibles por caminos tridimensionales con ramificaciones variables — resiste la automatizacion completa.
Segun el ARM Institute (Advanced Robotics for Manufacturing), ninguna solucion de automatizacion cubre la totalidad del proceso de ensamblaje de arneses para produccion en masa. Las unicas tareas de ensamblaje con soluciones roboticas funcionales son el ruteo de cables y la insercion de conectores simples. Los arneses complejos con 50 o mas circuitos, multiples ramas y conectores de alta densidad requieren destreza manual y juicio humano.
El ahorro potencial de la automatizacion en las etapas donde es viable (corte, pelado, crimpado, test) supera el 50% en costes de mano de obra. Para ensamblaje de cables con volumen alto y geometria simple, la automatizacion tiene sentido economico claro. Para arneses complejos de bajo volumen, la inversion en utillaje robotico rara vez se recupera.
---
Comparativa de Metodos de Fabricacion por Volumen
| Criterio | Prototipo (1–50 uds.) | Serie media (50–5.000 uds.) | Serie alta (5.000+ uds.) |
|---|---|---|---|
| Corte de cables | Manual o semi-automatico | Automatico programado | Automatico con carga continua |
| Crimpado | Prensa manual con verificacion 100% | Semi-automatico con CFA (Crimp Force Analyzer) | Automatico doble punta con SPC |
| Placa de montaje | Simple, clavijas moviles | Fija con guias impresas | Rotativa multi-estacion |
| Testing | Multimetro + visual | ATE semi-automatico | ATE 100% inline + hi-pot |
| Coste por unidad | Alto (100–300% sobre serie) | Medio (referencia base) | Bajo (30–60% bajo serie media) |
| Plazo tipico | 3–5 dias habiles | 10–15 dias habiles | 15–25 dias habiles (primer lote) |
> "Los compradores preguntan el precio antes que el proceso. Pero el precio es consecuencia del proceso: si el fabricante no tiene SPC en crimpado ni ATE en testing, el coste de sus rechazos termina en tu factura o en tus devoluciones." — Hommer Zhao, Fundador de WellPCB
---
Normas y Estandares de Calidad Aplicables
La fabricacion de arneses se rige por un conjunto de normas que definen requisitos de materiales, procesos y aceptacion visual:
- IPC-A-620: el estandar de referencia para arneses y cables. Define tres clases de aceptacion (Clase 1: general, Clase 2: servicio dedicado, Clase 3: alta fiabilidad) con criterios visuales y dimensionales para cada operacion.
- IPC/WHMA-A-620: version con requisitos adicionales de la Wire Harness Manufacturer's Association.
- UL 2238: requisitos de seguridad para arneses de cables en Norteamerica.
- ISO 9001:2015: sistema de gestion de calidad general.
- IATF 16949: sistema de gestion especifico para proveedores de automocion.
- IEC 60601: requisitos de seguridad para equipos electromedicos, con impacto directo en arneses de dispositivos medicos.
La certificacion que mas solicitan los compradores OEM es IPC-A-620 combinada con ISO 9001. Para automocion, IATF 16949 es condicion obligatoria.
---
7 Errores Criticos en la Fabricacion de Arneses
---
Preguntas Frecuentes
Cuantas etapas tiene el proceso de fabricacion de un arnes de cables?
El proceso estandar tiene 9 etapas: diseno, seleccion de materiales, inspeccion de entrada, corte, crimpado, ensamblaje en placa de montaje, insercion de conectores, proteccion mecanica e inspeccion final. Cada etapa tiene criterios de aceptacion definidos por IPC-A-620. Saltarse una etapa — especialmente IQC o testing — multiplica el riesgo de fallos de campo.
Necesito 300 arneses para un equipo medico con certificacion IEC 60601 — que deberia exigirle al fabricante?
Exija certificacion IPC-A-620 Clase 3 (alta fiabilidad), test de hi-pot a 1.500 V AC en el 100% de las unidades, trazabilidad de lote completa (materiales, operarios, fecha de cada etapa), y que el fabricante tenga experiencia documentada con IEC 60601. Verifique que los sellos de los conectores cumplen el grado IP requerido y que los materiales son UL Listed. Los 300 arneses deben llevar certificado de conformidad individual.
Se puede automatizar completamente la fabricacion de arneses?
No para arneses complejos. El corte, pelado, crimpado y testing estan altamente automatizados y las maquinas procesan entre 3.000 y 8.000 cables por hora. Pero el ensamblaje en placa de montaje — donde se ruteean cables flexibles por geometrias tridimensionales con multiples ramificaciones — sigue siendo manual. Segun el ARM Institute, ninguna solucion robotica cubre el proceso completo de ensamblaje para produccion en masa.
Cual es la diferencia entre un arnes de cables y un ensamblaje de cables?
Un arnes de cables agrupa multiples circuitos en una geometria fija con ramificaciones, protegidos por cinta, corrugado o malla. Un ensamblaje de cables (cable assembly) tipicamente consiste en uno o pocos cables con conectores en ambos extremos, protegidos por una cubierta exterior continua. El arnes se disena para instalacion interna de equipos; el ensamblaje de cables conecta equipos entre si. Ambos se fabrican con procesos similares, pero el arnes requiere placa de montaje.
Como afecta la clase IPC-A-620 al coste del arnes?
La Clase 1 (producto general) permite tolerancias mas amplias y menor frecuencia de inspeccion, lo que reduce el coste unitario. La Clase 2 (servicio dedicado) es el nivel mas habitual para aplicaciones industriales y de consumo. La Clase 3 (alta fiabilidad) exige inspeccion visual ampliada, tolerancias mas estrictas en crimpado y testing adicional. El incremento de coste entre Clase 2 y Clase 3 es tipicamente del 15 al 30%, dependiendo de la complejidad del arnes.
Cuanto tarda fabricar un lote de arneses desde el pedido?
Para prototipos (1–50 unidades), el plazo tipico es 3 a 5 dias habiles si los materiales estan en stock. Para series medias (50–5.000 unidades), 10 a 15 dias. Para series altas (mas de 5.000 unidades), el primer lote requiere 15 a 25 dias incluyendo fabricacion de utillaje y placas de montaje. Los plazos se reducen significativamente a partir del segundo lote. Solicite un presupuesto personalizado con plazos confirmados para su proyecto.
---
