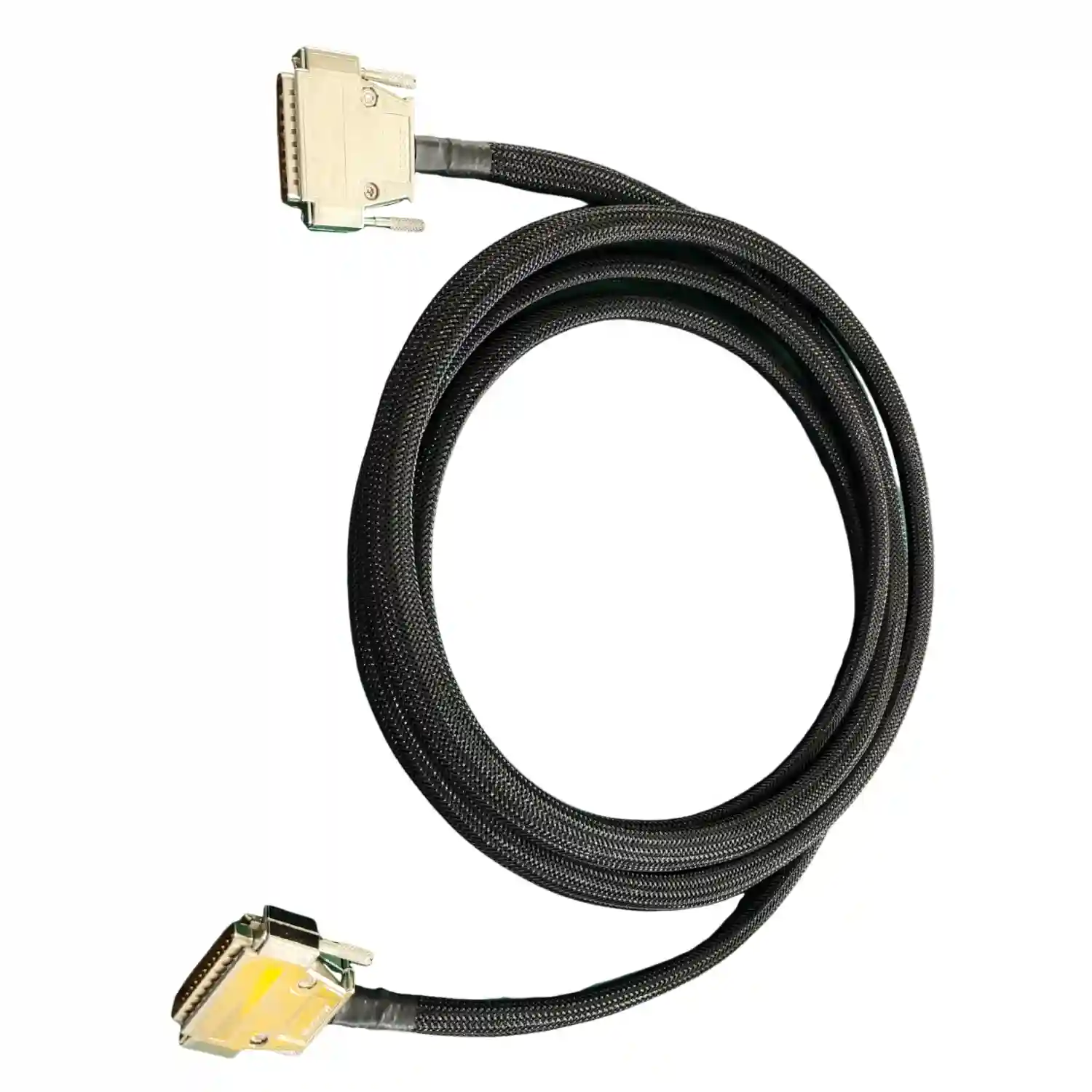

El Error Más Común con el Termorretráctil No Es el Material: Es Pedir la Medida Incorrecta
Muchos compradores y equipos de producción piden tubo termorretráctil "de 3 mm" como si esa cifra bastara. En realidad, ese dato por sí solo no dice si el tubo entrará sobre el conector, si recuperará presión suficiente sobre el cable, si dejará huecos por donde entrará humedad o si terminará rajándose cuando el arnés flexione en campo. En producción real, el tubo correcto se define por diámetro suministrado, diámetro recuperado, ratio de contracción, espesor de pared y temperatura de trabajo [1][2].
Este detalle parece pequeño hasta que genera retrabajo. Un tubo sobredimensionado puede "encoger", sí, pero seguir flojo. Uno infradimensionado no pasa sobre el terminal, la bota o el empalme. Y si el proyecto exige sellado ambiental, el error se agrava: sin interferencia radial suficiente o sin adhesivo interno, el agua encuentra camino aunque el acabado visual parezca correcto.
En WellPCB España lo vemos a menudo en arneses de cables, ensamblajes de cables y conjuntos mixtos donde una PCBA sale a campo con conectores, derivaciones o alivio de tensión mecánico. El tubo termorretráctil no es decoración. Es un componente funcional de aislamiento, identificación, agrupación, sellado y alivio de tensión.
Esta guía explica cómo leer las medidas, qué ratio conviene en cada caso, cuándo usar pared fina o adhesivada, y qué tamaños suelen funcionar en producción para cable individual, empalmes, conectores y ramales completos. Si ya trabajas con terminales y crimps, te conviene revisar también nuestra guía sobre cómo crimpar cables y la explicación de IPC 620 para arneses y cables.
"Si el tubo entra con facilidad pero después no ejerce presión real sobre la unión, no está sellando: solo está cubriendo. En producción aceptamos normalmente una interferencia radial suficiente para que no gire a mano después de recuperar." — Hommer Zhao, Fundador & Experto Técnico
Qué Significan Realmente las Medidas del Tubo Termorretráctil
Cuando una ficha técnica habla de 6,4 mm, 3:1 y pared de 1,2 mm, está describiendo tres cosas distintas:
1. Diámetro interno suministrado
Es el diámetro interior antes de aplicar calor. Debe ser mayor que el punto más grande que el tubo debe atravesar: cable con terminal, ferrule, soldadura, empalme, backshell pequeño o ramal ya atado.
2. Diámetro interno recuperado
Es el diámetro interior máximo después de la contracción completa. Este valor debe ser menor que el diámetro final del sustrato para que exista presión de contacto.
3. Ratio de contracción
El ratio 2:1, 3:1, 4:1 o 6:1 indica cuánto puede reducir su diámetro el tubo. Un 3:1 significa que el diámetro suministrado es aproximadamente tres veces el diámetro recuperado mínimo. Cuanto mayor es el ratio, mayor tolerancia tienes para cubrir geometrías irregulares, pero normalmente también sube el coste y cambia la pared final.
4. Espesor de pared
El espesor recuperado afecta resistencia mecánica, rigidez, abrasión y capacidad de sellado. Una pared fina ayuda en mazos compactos y marcado; una pared media o gruesa soporta mejor roce, vibración y alivio de tensión.
El concepto clave es este: la medida comercial no se elige por el diámetro del conductor desnudo, sino por el diámetro máximo que debe cubrir y el diámetro final sobre el que debe cerrar. Esa diferencia explica por qué un mismo cable de 18 AWG puede requerir tubos distintos según lleve terminal Faston, empalme soldado, doble pared adhesivada o funda textil debajo.
Tabla Rápida de Tamaños y Uso Típico
La siguiente tabla no sustituye la ficha técnica del fabricante, pero funciona bien como punto de partida para compras, prototipos y validación de procesos.
| Tamaño nominal suministrado | Ratio común | Diámetro recuperado aprox. | Uso típico en electrónica | Comentario práctico |
|---|---|---|---|---|
| 1,2 mm | 2:1 | 0,6 mm | Jumpers finos, hilos 26-24 AWG, reparación ligera en PCB | Útil para aislamiento puntual; poco margen para terminales |
| 2,4 mm | 2:1 o 3:1 | 1,2-0,8 mm | Conductores 24-20 AWG, pigtails, marcado | Muy usado para señal y sensores |
| 3,2 mm | 2:1 o 3:1 | 1,6-1,0 mm | Cables 20-18 AWG, pequeños empalmes y transición de conector | Tamaño frecuente en arnés industrial |
| 4,8 mm | 3:1 | 1,6 mm | Empalmes de 18-16 AWG, ramas con funda y alivio de tensión corto | Buen equilibrio entre paso y cierre |
| 6,4 mm | 3:1 o 4:1 | 2,1-1,6 mm | Cubrir terminales, soldaduras, uniones coaxiales pequeñas | Muy útil cuando hay geometría irregular |
| 9,5 mm | 3:1 | 3,2 mm | Ramales pequeños, conectores circulares compactos, boots cortos | Conviene validar longitud de recuperación |
| 12,7 mm | 3:1 o 4:1 | 4,2-3,2 mm | Subconjuntos multiconductor, transición a manguera o trenza | Adecuado para ramales agrupados |
| 19,0 mm | 3:1 o 4:1 | 6,3-4,8 mm | Breakouts, derivaciones y salidas de caja | Suele pasar sobre piezas que un 2:1 no cubre |
Como referencia operativa, muchos equipos trabajan con la regla de que el diámetro suministrado sea un 20% a 30% mayor que el mayor obstáculo a atravesar y que el diámetro recuperado quede claramente por debajo del diámetro final del conjunto. Ese margen evita forzar el montaje y reduce el riesgo de quedarse corto en recuperación.
Cómo Elegir el Ratio Correcto: 2:1, 3:1, 4:1 o Más
El ratio no es una "mejora universal". Depende de la geometría de la unión.
2:1
Es la opción más simple y económica. Funciona bien cuando el diámetro máximo a cubrir y el diámetro final son relativamente cercanos: marcado de conductores, aislamiento sobre un solo cable, pequeños refuerzos en salidas de PCB o identificación por color.
3:1
Es el ratio más versátil para producción de arneses. Permite pasar sobre pequeños escalones de conector o empalme y cerrar con suficiente presión sobre el cable. En muchos programas industriales, si solo pudiéramos elegir un ratio generalista, sería 3:1.
4:1
Conviene cuando hay conectores, soldaduras voluminosas, bifurcaciones o piezas donde el tubo debe superar una sección mucho mayor y después cerrar sobre un tramo más estrecho. También es útil en retrabajo de campo, donde la geometría final es menos controlada.
6:1
Se reserva para transiciones muy agresivas, reparación de ramales irregulares o boots especiales. Es más caro y no siempre necesario. Si un diseño "necesita" 6:1 en muchas posiciones, conviene revisar si el conjunto está mal planteado o si sería mejor una pieza moldeada.
"Para uniones de producción repetitiva, el 3:1 resuelve alrededor del 80% de los casos reales. El 4:1 lo reservamos para conectores, empalmes con escalón o salidas donde el diámetro cambia mucho en pocos milímetros." — Hommer Zhao, Fundador & Experto Técnico
Pared Fina, Media o Adhesivada: La Medida No Basta sin el Material Adecuado
Dos tubos del mismo diámetro pueden comportarse de forma muy distinta. La selección también depende del compuesto:
- Poliolefina de pared fina: la opción más habitual para aislamiento general, identificación y agrupación. Buena flexibilidad, coste contenido y disponibilidad amplia.
- Doble pared con adhesivo interno: al recuperar, funde un adhesivo termoplástico que rellena huecos. Es la opción correcta cuando buscas sellado frente a humedad, polvo, vibración o entrada capilar.
- Fluoropolímero: útil en alta temperatura, químicos agresivos o requisitos de baja emisión; coste más alto.
- Pared gruesa: pensada para abrasión, impacto, alivio de tensión o protección exterior.
Si el conjunto va a automoción, energía, exterior o lavado, la decisión crítica suele ser adhesivo sí o no. Un tubo 3:1 estándar puede quedar visualmente perfecto y aun así permitir ingreso de humedad por los extremos. En cambio, una doble pared bien dimensionada crea un sello funcional más cercano al objetivo de IP67, siempre que el sustrato, la limpieza y la recuperación térmica sean correctos [2][3].
En proyectos regulados conviene además confirmar cumplimiento de RoHS y, cuando aplica, homologaciones o materiales alineados con criterios de UL) e IEC. No todos los tubos negros "industriales" ofrecen el mismo comportamiento de llama, contracción longitudinal o resistencia dieléctrica.
Método Correcto de Selección en 5 Pasos
1. Mide el diámetro máximo real a atravesar
No midas solo el conductor. Mide el mayor obstáculo: barril del terminal, empalme con estaño, unión de dos cables, cuerpo trasero del contacto o pequeño breakout ya enfundado.
2. Mide el diámetro final sobre el que debe sellar
Ese valor determina el diámetro recuperado necesario. Si el tubo recuperado sigue siendo mayor que el conjunto, quedará holgado.
3. Define si necesitas aislamiento, alivio de tensión o sellado ambiental
Para aislamiento simple, pared fina suele bastar. Para sellado o vibración, usa doble pared adhesivada. Para un cable assembly expuesto a roce, puede convenir pared media o gruesa.
4. Comprueba temperatura de recuperación y del servicio
La mayoría de poliolefinas recuperan alrededor de 90-125 °C y trabajan de forma continua cerca de 125 °C, pero hay variantes que suben o bajan. Si el producto se esteriliza, trabaja junto a disipadores o pasa cerca de potencia, el rango térmico deja de ser un detalle.
5. Valida en muestra real, no solo en Excel
El diámetro nominal no captura ovalidad, irregularidad del conector ni cantidad de adhesivo. Haz siempre una prueba física con la longitud real y la herramienta térmica prevista.
Siete Errores que Generan Retrabajo o Fallo en Campo
1. Elegir por calibre AWG en vez de por diámetro final
Un cable 18 AWG puede llevar aislamiento fino o grueso. Además, el termorretráctil normalmente cubre una unión completa, no solo el conductor. Usar tablas AWG como sustituto de medición real es una causa clásica de compras equivocadas.
2. Ignorar la contracción longitudinal
Algunos tubos acortan entre un 5% y un 15% durante la recuperación. Si cortas justo a la longitud teórica, puedes dejar parte de la unión descubierta.
3. Usar 2:1 para una geometría con escalón grande
El tubo pasa forzado o directamente no entra. Y si entra con exceso de fuerza, puede dañar el adhesivo o desplazar la unión.
4. Aplicar calor demasiado concentrado
El exceso local quema superficie, genera burbujas y puede degradar aislamiento o adhesivo. En arneses con termoplásticos sensibles, una pistola mal ajustada arruina piezas buenas.
5. Pedir pared fina cuando en realidad se necesita alivio de tensión
La unión queda aislada pero sin soporte mecánico. Con vibración, el cable flexa justo donde termina el tubo.
6. No limpiar flux, grasa o humedad antes del sellado
Si encapsulas contaminación dentro, el adhesivo sella suciedad. Eso reduce adhesión y puede favorecer corrosión en el tiempo.
7. No definir estándar de aceptación visual
En programas serios usamos criterios inspirados en IPC) e instrucciones de trabajo específicas: posición, longitud expuesta, rebose admisible de adhesivo y prueba de giro o extracción según el caso.
"La pieza termorretráctil correcta no se valida solo porque haya encogido. Se valida porque cubre la longitud prevista, no deja cobre expuesto, no gira después del calentamiento y soporta el uso real del conjunto." — Hommer Zhao, Fundador & Experto Técnico
Casos Típicos en PCB, Cables y Arneses
Salida de cable desde una PCBA
Cuando un cable se suelda directamente a placa o a un terminal flying lead, el tubo suele cumplir dos funciones: aislamiento y alivio de tensión local. Aquí importa mucho la longitud de solape sobre el aislamiento original y sobre la zona reforzada. Si el conjunto además llevará box build o vibración, una doble pared corta puede ser más segura que una pared fina larga.
Empalme en arnés industrial
Para un empalme de dos conductores 18-16 AWG con crimp sleeve o soldadura compacta, el tamaño suele elegirse para pasar sobre la unión completa y cerrar con presión real sobre la funda del cable. Si hay humedad o limpieza industrial, el adhesivo interno deja de ser opcional.
Conector circular pequeño
En conectores circulares compactos el problema suele ser el escalón entre backshell y cable. Un 2:1 puede quedar corto; un 3:1 o 4:1 suele ofrecer mejor margen. Si necesitas mucho soporte, evalúa si conviene una bota moldeada en vez de solo tubo.
Coaxial y RF
En coaxial, el error no solo es mecánico. Demasiado calor o compresión indebida puede alterar el dieléctrico o la geometría cerca de la terminación. En estas aplicaciones se selecciona no solo por diámetro, sino por estabilidad térmica y control del proceso.
FAQ
¿Cómo sé qué medida de tubo termorretráctil comprar?
Mida dos diámetros: el mayor obstáculo a cubrir y el diámetro final sobre el que debe cerrar. El diámetro suministrado debe superar el obstáculo con margen del 20-30%, y el recuperado debe quedar por debajo del diámetro final. Después valide el ratio, por ejemplo 3:1 o 4:1.
¿Cuándo debo elegir 3:1 en lugar de 2:1?
Use 3:1 cuando haya escalones claros entre conector y cable, empalmes con manguito, derivaciones o geometrías no uniformes. En producción de arneses, 3:1 suele ser la opción más segura para cubrir variaciones sin saltar directamente a 4:1.
¿El tubo con adhesivo interno siempre es mejor?
No siempre. Para marcado, aislamiento simple o ramales interiores protegidos, una pared fina estándar puede ser suficiente y más económica. Pero para sellado frente a humedad, lavado o vibración, la doble pared adhesivada suele ser la especificación correcta, especialmente en objetivos cercanos a IP67.
¿Puedo seleccionar el tamaño solo a partir del AWG del cable?
No. El AWG describe el conductor, no el diámetro exterior final del conjunto. Un 18 AWG con aislamiento grueso, malla o terminal puede requerir un tamaño totalmente distinto del mismo 18 AWG con aislamiento fino. La medición física manda.
¿Qué temperatura debo considerar al especificar termorretráctil?
Dos: la temperatura de recuperación y la de servicio continuo. Muchas poliolefinas recuperan entre 90 y 125 °C y trabajan en torno a 125 °C, pero si el conjunto verá 150 °C, esterilización o químicos, debe pasar a materiales específicos y validarlo en muestra.
¿Qué debo revisar en inspección final?
Verifique longitud cubierta, ausencia de cobre expuesto, centrado sobre la unión, rebose de adhesivo aceptable, que el tubo no gire a mano y que no existan zonas chamuscadas. En programas críticos, añada criterio visual documentado y una muestra patrón aprobada.
Qué Debe Pedir Compras o Ingeniería en la Orden de Material
Una buena orden de compra no dice solo "tubo negro 6 mm". Debe incluir:
- Diámetro suministrado nominal
- Ratio de contracción, por ejemplo 3:1
- Tipo de pared: fina, media o doble pared adhesivada
- Rango térmico de recuperación y servicio
- Color y, si aplica, requisito de impresión o marcado
- Cumplimiento RoHS, UL 224 u otros requisitos del proyecto
- Longitud de suministro: barra, bobina o pieza cortada
Ese nivel de detalle evita que dos materiales "parecidos" entren por compras con comportamientos muy distintos en línea.
Conclusión: La Medida Correcta Es la Que Pasa, Recupera y Aguanta el Entorno
Elegir bien el tubo termorretráctil es una decisión de ingeniería práctica. El tamaño correcto debe pasar sobre la geometría más grande, recuperar con presión suficiente sobre la más pequeña y aguantar temperatura, vibración, humedad y manejo del producto real. Si falla cualquiera de esas tres condiciones, el montaje se volverá caro o frágil.
Si necesitas ayuda para definir tubos, terminales, sellado o alivio de tensión en un nuevo programa de wire harness, cable assembly o integración electrónica, nuestro equipo puede revisar la arquitectura y proponerte una especificación lista para producción. Puedes escribirnos desde contacto o solicitar revisión técnica de tu proyecto.
