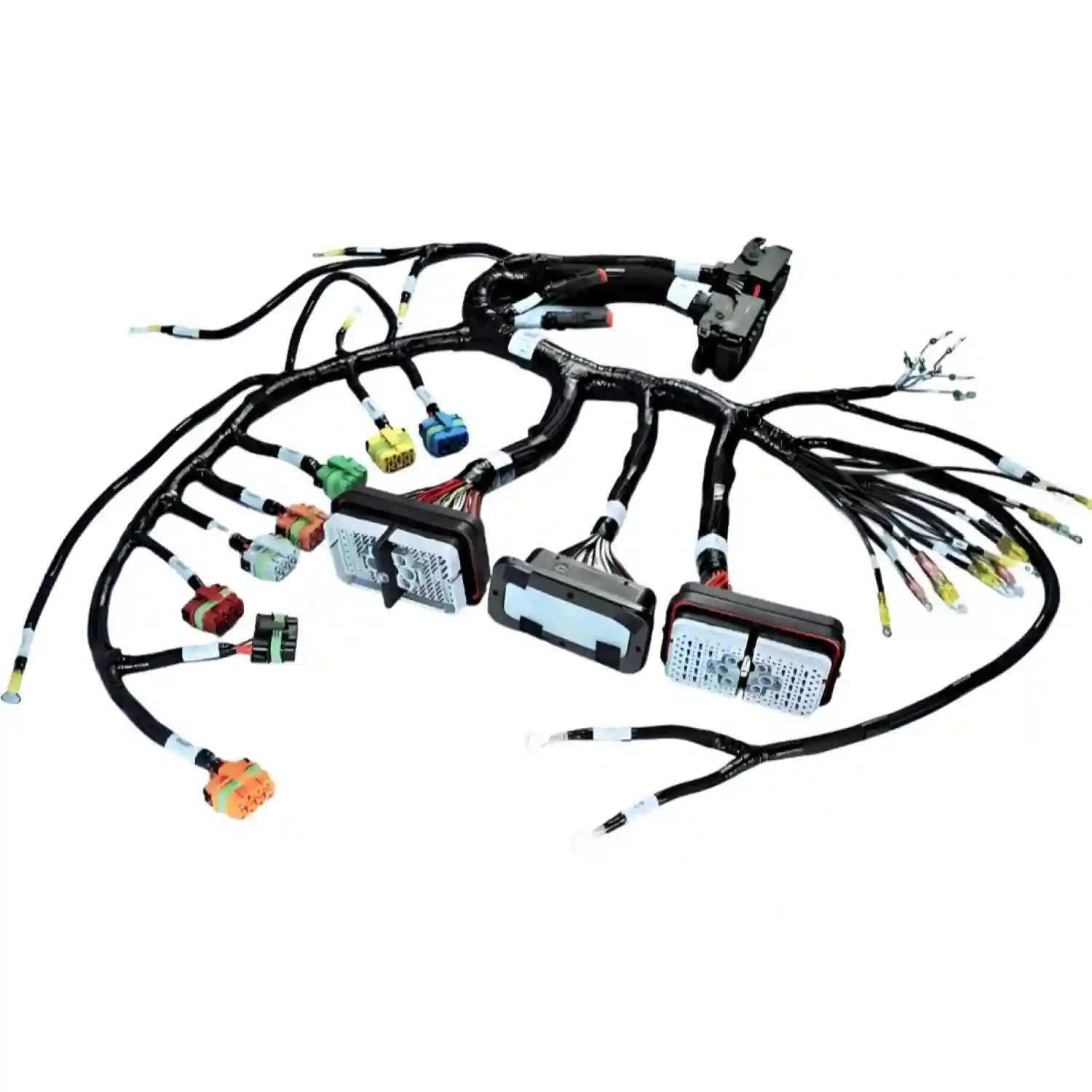

Por Que el Material Define la Vida Util de un Arnes
Un fabricante de maquinaria agricola perdio 340 arneses en garantia durante su primer año de produccion. La causa: habian especificado aislamiento PVC estandar (70 grados C) para un compartimento de motor que alcanzaba 115 grados C en operacion continua. El PVC se agrieto, los conductores quedaron expuestos y los cortocircuitos se encadenaron. Otro fabricante del mismo sector, con el mismo ruteo de cables pero usando XLPE de 125 grados C y conductores de cobre estañado, lleva tres años sin una sola devolucion por fallo electrico.
La diferencia no estuvo en el diseño del circuito. Estuvo en los materiales.
Un arnes de cables parece un componente sencillo: conductores, aislamiento, conectores y proteccion mecanica. Pero cada uno de esos cuatro elementos tiene entre 3 y 8 opciones de material, y una mala combinacion multiplica la tasa de fallos. Segun datos de campo recopilados por fabricantes OEM, el 45% de las fallas en arneses se originan en degradacion del aislamiento, y otro 25% en corrosion de terminales [3].
> "Muchos ingenieros dedican semanas a seleccionar el microcontrolador correcto y despues especifican el cable mas barato del catalogo. El arnes es el sistema nervioso del producto: si falla, todo falla." — Hommer Zhao, Fundador de WellPCB
Esta guia cubre los materiales para cada componente de un arnes de cables: conductores, aislantes, terminales/conectores, protecciones mecanicas y criterios de seleccion por industria y entorno operativo.
---
Materiales Conductores: Cobre, Aluminio y Aleaciones
El conductor transporta la corriente electrica y determina la resistencia, flexibilidad y peso del arnes. Las dos opciones dominantes son cobre y aluminio, pero las variantes de tratamiento superficial cambian radicalmente el rendimiento.
Cobre Desnudo (Cu-ETP)
El cobre electrolitico tough-pitch (Cu-ETP, UNS C11000) ofrece una conductividad electrica de 58,0 MS/m (100% IACS) y es el conductor mas utilizado en arneses industriales y de consumo. Su ductilidad permite crimpar terminales con fuerza consistente y su resistencia a la fatiga por flexion lo hace adecuado para aplicaciones con vibracion moderada. El coste por kilogramo oscila entre 8 y 12 USD segun el mercado del cobre.
La limitacion del cobre desnudo es la oxidacion superficial. En ambientes humedos (humedad relativa superior al 60%) o con presencia de azufre, el cobre forma patina verde (carbonato de cobre) que aumenta la resistencia de contacto en los terminales. Para aplicaciones industriales en planta, el cobre desnudo requiere terminales sellados o recubrimiento adicional.
Cobre Estañado
El estañado recubre el conductor con una capa de estaño de 1 a 3 micrometros que bloquea la oxidacion y mejora la soldabilidad. La conductividad baja ligeramente a 55-57 MS/m (95-98% IACS), una perdida insignificante para la mayoria de aplicaciones. El coste sube un 10-15% respecto al cobre desnudo.
El cobre estañado es el estandar de facto para arneses automotrices bajo norma SAE J1128, arneses marinos, y cualquier entorno donde la humedad, sal o quimicos esten presentes. Segun la norma IPC/WHMA-A-620, los terminales crimpados sobre conductor estañado muestran un 30% menos de degradacion de resistencia de contacto tras 1.000 horas de ensayo en camara de niebla salina [1].
Cobre Niquelado y Cobre Plateado
Para temperaturas de operacion superiores a 150 grados C, el estaño se funde (punto de fusion 232 grados C) y pierde su funcion protectora. El niquelado resiste hasta 300 grados C y se usa en arneses de escape automotriz, hornos industriales y turbinas. El plateado ofrece la menor resistencia de contacto y se reserva para aplicaciones aeroespaciales y de alta frecuencia donde cada miliohmio cuenta.
| Recubrimiento | Temp. Maxima | Resistencia Oxidacion | Coste Relativo | Aplicacion Tipica |
|---|---|---|---|---|
| Desnudo | 105 grados C | Baja | 1x | Interior, consumo |
| Estañado | 150 grados C | Alta | 1,1-1,15x | Automotriz, marino |
| Niquelado | 300 grados C | Muy alta | 1,3-1,5x | Motor, escape, horno |
| Plateado | 200 grados C | Excelente | 2-3x | Aeroespacial, RF |
Aluminio: Cuando el Peso Manda
El aluminio tiene un 61% de la conductividad del cobre (35,4 MS/m) pero solo un 30% de su peso (densidad 2,70 g/cm3 vs 8,96 g/cm3). En un arnes automotriz tipico de 25 kg, sustituir cobre por aluminio puede reducir el peso a 12-14 kg. Para vehiculos electricos donde cada kilogramo de peso afecta la autonomia, esta reduccion es significativa.
El problema del aluminio es la union bimetalica. Cuando un terminal de cobre se crimpa sobre un conductor de aluminio, la diferencia de potencial electroquimico genera corrosion galvanica acelerada. La solucion es usar terminales de aluminio o terminales bimetalicos con barrera de difusion. BMW y Tesla usan aluminio en los arneses de potencia (calibres 4 AWG y superiores) de sus plataformas electricas, pero mantienen cobre en los circuitos de señal.
> "El aluminio ahorra peso y coste, pero exige un proceso de crimpado diferente y terminales especificos. Si un ingeniero simplemente sustituye 'cobre' por 'aluminio' en la BOM sin cambiar los terminales y el proceso, va a tener fallos de conexion en menos de 6 meses." — Hommer Zhao, Fundador de WellPCB
---
Materiales de Aislamiento: PVC, XLPE, Silicona y PTFE
El aislamiento rodea al conductor, proporciona rigidez dielectrica (evita cortocircuitos) y protege contra el entorno. La temperatura de operacion maxima es el primer criterio de filtrado, pero la resistencia quimica, la flexibilidad y el comportamiento frente al fuego son igual de criticos.
PVC (Cloruro de Polivinilo)
El PVC es el aislamiento mas economico y el mas utilizado en arneses de uso general. Su temperatura de operacion maxima es 70-80 grados C (105 grados C en formulaciones especiales). Ofrece buena resistencia a aceites minerales, acidos diluidos y llama autoextinguible segun UL 94 V-0.
Las limitaciones del PVC son tres. Primera: se vuelve rigido y fragil por debajo de -15 grados C, lo que lo descarta para aplicaciones de exterior en climas frios. Segunda: libera acido clorhidrico (HCl) y humo denso al quemarse, lo que viola normas de baja emision de humo como EN 45545-2 para ferrocarril. Tercera: contiene plastificantes que pueden migrar con el tiempo, endureciendo el cable y creando microfisuras.
Para arneses de electronica de consumo, paneles de control de baja temperatura y cableado interior de edificios, el PVC sigue siendo la opcion con mejor relacion calidad-precio [4].
XLPE (Polietileno Reticulado)
La reticulacion transforma el polietileno termoplastico en un material termoestable que no se funde bajo calor. La temperatura de operacion maxima sube a 90 grados C en servicio continuo (130 grados C en cortocircuito), y la rigidez dielectrica mejora un 20% respecto al PVC [5].
El XLPE es el aislamiento estandar para cables automotrices tipo TXL y GXL segun SAE J1128, y domina en arneses de compartimento motor donde las temperaturas superan los 85 grados C de forma habitual. Su resistencia a aceites, combustibles y fluidos de freno lo convierte en la primera opcion para cualquier arnes que pase cerca de un motor de combustion interna o un paquete de baterias [2].
El coste del XLPE es un 25-40% superior al PVC, pero el ahorro en garantias y la mayor vida util compensan la diferencia en aplicaciones de medio y alto rango termico.
Silicona
Los elastomeros de silicona operan en el rango de -60 grados C a +200 grados C, el mayor de todos los aislantes comunes. Son extremadamente flexibles incluso a temperaturas criogenicas, y resisten ozono y radiacion UV sin degradacion significativa.
La silicona es la eleccion para arneses de equipos medicos (autoclaves a 134 grados C), hornos industriales, equipos de iluminacion escenica y vehiculos electricos de competicion. Su principal desventaja es la baja resistencia a la abrasion mecanica: en rutas con vibracion y roce, necesita proteccion externa obligatoria (tubo corrugado o malla textil).
PTFE (Politetrafluoroetileno / Teflon)
El PTFE resiste temperaturas de -200 grados C a +260 grados C, es inmune a la practica totalidad de solventes quimicos y tiene la menor constante dielectrica entre los aislantes comunes (2,1). Se usa en arneses aeroespaciales (MIL-W-22759), equipos de laboratorio, cables de sensores industriales y aplicaciones de alta frecuencia donde la perdida dielectrica debe ser minima.
El coste del PTFE es 4-8 veces superior al PVC. No se especifica a menos que la temperatura, la quimica o los requisitos electricos lo exijan.
Comparativa Completa de Aislantes
| Propiedad | PVC | XLPE | Silicona | PTFE |
|---|---|---|---|---|
| Temp. operacion | -15 a 80 grados C | -40 a 125 grados C | -60 a 200 grados C | -200 a 260 grados C |
| Rigidez dielectrica | 15-20 kV/mm | 20-25 kV/mm | 15-25 kV/mm | 50-80 kV/mm |
| Resistencia quimica | Moderada | Buena | Buena | Excelente |
| Flexibilidad a frio | Mala (fragil) | Buena | Excelente | Buena |
| Resistencia abrasion | Buena | Muy buena | Baja | Moderada |
| Humo/halogenado | Si (HCl) | No (LSZH posible) | No | No |
| Coste relativo | 1x | 1,3-1,4x | 2,5-4x | 4-8x |
| Norma automotriz | GPT (SAE J1128) | TXL/GXL (SAE J1128) | Especial | MIL-W-22759 |
---
Terminales y Conectores: Materiales y Recubrimientos
Los terminales son el punto critico de un arnes: la interfaz donde el conductor se conecta al circuito. Un terminal mal seleccionado genera resistencia de contacto, calentamiento localizado y, eventualmente, fallo por arco electrico o desconexion.
Material Base del Terminal
El laton (aleacion Cu-Zn con 60-70% cobre) es el material dominante para terminales de arneses de medio volumen. Ofrece buena conductividad (26% IACS), conformabilidad para estampado y un coste moderado. El bronce fosforoso (Cu-Sn) se emplea en terminales que requieren mayor fuerza de retencion y resistencia a la fatiga elastica: conectores automotrices de alto ciclo de insercion, conectores USB y terminales de señal miniaturizados.
Para conectores de alta corriente (superiores a 40A), el cobre C110 se estampa directamente para minimizar la resistencia de contacto.
Recubrimientos de Terminales
El recubrimiento del terminal determina la resistencia a la corrosion, la resistencia de contacto y la durabilidad mecanica del punto de union.
| Recubrimiento | Espesor Tipico | Resistencia Contacto | Ciclos Insercion | Aplicacion |
|---|---|---|---|---|
| Estaño | 1-3 micrometros | 5-15 miliohmios | 10-50 | Uso general, alto volumen |
| Niquel + Oro | 0,2-0,8 micrometros Au | 1-5 miliohmios | 500-5.000 | Señal, datos, aeroespacial |
| Plata | 2-5 micrometros | 1-3 miliohmios | 50-200 | Alta corriente, potencia |
| Niquel | 1-5 micrometros | 10-20 miliohmios | 100-500 | Alta temperatura |
Los terminales bañados en estaño representan el 80% del mercado por coste y facilidad de soldadura. Los terminales con flash de oro sobre niquel son obligatorios en conectores de señal automotriz segun USCAR-2 y en conectores para ensamblaje de PCB donde la integridad de señal es critica.
> "El error mas frecuente que veo en proyectos de arneses es usar terminales bañados en estaño para señales de datos de alta velocidad. El estaño forma whiskers y aumenta la resistencia de contacto con el tiempo. Para CAN, Ethernet automotriz o LVDS, el oro sobre niquel no es un lujo — es un requisito funcional." — Hommer Zhao, Fundador de WellPCB
---
Proteccion Mecanica y Medioambiental
El cuarto componente del arnes es la proteccion externa que agrupa los cables, los aísla de la abrasion mecanica, temperatura, fluidos y EMI.
Tubo Corrugado (Split Loom)
Fabricado en polipropileno (PP) o poliamida (PA6/PA66), el tubo corrugado es la proteccion mas comun en arneses automotrices e industriales. El PP opera de -40 grados C a +105 grados C y el PA66 de -40 grados C a +150 grados C. La version abierta (split) permite instalacion en campo; la cerrada requiere ensamblaje en fabrica pero ofrece mejor proteccion contra fluidos.
Malla Trenzada
Las mallas de cobre estañado o acero inoxidable proporcionan blindaje EMI ademas de proteccion mecanica. Se utilizan en arneses de telecomunicaciones y señales sensibles, cables de sensores de equipos de diagnostico medico y arneses de audio profesional. La cobertura de trenzado (porcentaje de superficie cubierta) debe superar el 85% para blindaje EMI efectivo segun IEC 62153.
Tubo Termorretractil
El poliolefina termorretractil con adhesivo interno sella la union terminal-cable contra humedad, polvo y vibracion. Es obligatorio en arneses marinos, arneses de vehiculos electricos y cualquier aplicacion donde los conectores esten expuestos a chorros de agua directos (IP67 y superiores).
Cinta y Envolvente Textil
La cinta de PET (poliester) o fleece textil agrupa cables sin añadir rigidez, reduce ruido (antirattle) y ocupa menos espacio que el tubo corrugado. BMW y Volkswagen la usan extensivamente en arneses de habitaculo donde el peso y el espacio son criticos.
---
Seleccion de Materiales por Industria
Cada sector tiene un perfil de riesgo diferente que determina los materiales minimos aceptables.
| Industria | Conductor | Aislamiento | Terminal | Proteccion | Norma Clave |
|---|---|---|---|---|---|
| Automotriz | Cu estañado | XLPE (TXL/GXL) | Estaño o Au/Ni | Corrugado PA66 | SAE J1128, USCAR |
| Medica | Cu estañado | Silicona | Au/Ni | Termorretractil | IEC 60601, UL 2238 |
| Industrial | Cu desnudo/estañado | PVC o XLPE | Estaño | Corrugado PP | IPC/WHMA-A-620 |
| Aeroespacial | Cu niquelado/plateado | PTFE | Au/Ni | Malla + termorretractil | MIL-W-22759 |
| Energia/Solar | Cu estañado | XLPE (LSZH) | Estaño | UV-resistente | EN 50618 |
| EV Alta Tension | Al o Cu estañado | Silicona o XLPE | Bimetalico | Blindaje + corrugado | ISO 19642 |
Para arneses automotrices el estandar minimo es cobre estañado con XLPE y terminales segun USCAR-2. Para arneses medicos, silicona con terminales de oro sobre niquel para resistir ciclos de esterilizacion en autoclave.
---
Calibre del Conductor: Tablas AWG y Capacidad de Corriente
La seleccion del calibre AWG (American Wire Gauge) depende de tres factores: corriente maxima del circuito, caida de tension aceptable y temperatura ambiente.
| AWG | Diametro (mm) | Seccion (mm2) | Corriente Max a 25C (A) | Uso Tipico en Arnes |
|---|---|---|---|---|
| 22 | 0,64 | 0,33 | 3 | Señal, sensores, LEDs |
| 20 | 0,81 | 0,52 | 5 | Instrumentos, señal |
| 18 | 1,02 | 0,82 | 7 | Iluminacion, reles |
| 16 | 1,29 | 1,31 | 10 | Motores pequeños |
| 14 | 1,63 | 2,08 | 15 | Motores, calefaccion |
| 12 | 2,05 | 3,31 | 20 | Alimentacion de potencia |
| 10 | 2,59 | 5,26 | 30 | Arranque, alta corriente |
Estos valores aplican para conductores de cobre en aire libre. Dentro de un arnes agrupado con otros cables, la capacidad se reduce un 20-30% por efecto termico mutuo. La norma SAE J1128 define los metodos de ensayo y los limites de temperatura para cada tipo de cable automotriz [1].
---
Errores Frecuentes en Seleccion de Materiales
1. Especificar PVC en Zonas de Alta Temperatura
Usar PVC estandar (70 grados C) en un compartimento motor que alcanza 110 grados C es el error mas costoso y mas repetido. El PVC se vuelve rigido, se fisura y expone el conductor en 6-18 meses. La solucion es XLPE para temperaturas hasta 125 grados C y silicona para temperaturas superiores.
2. Ignorar la Compatibilidad Quimica
El PVC resiste aceites minerales pero se degrada con fluidos de freno DOT 4. El XLPE resiste combustibles pero no solventes clorados concentrados. Verificar la tabla de compatibilidad quimica del fabricante de cable para cada fluido presente en la ruta del arnes.
3. Mezclar Metales sin Barrera Galvanica
Terminal de cobre sobre conductor de aluminio sin barrera bimetalica genera corrosion galvanica en ambientes con humedad superior al 50%. La resistencia de contacto se duplica en 500 horas y cuadruplica en 2.000 horas.
4. Subdimensionar el Calibre por Coste
Seleccionar 18 AWG donde el calculo exige 16 AWG ahorra centimos por metro pero genera calentamiento excesivo, acorta la vida del aislamiento y puede provocar incendio. La caida de tension de un 18 AWG a 10A en 3 metros es 1,26V, mientras que un 16 AWG reduce la caida a 0,79V.
5. Omitir la Proteccion en Zonas de Roce
Un arnes sin tubo corrugado o malla que pasa por un borde metalico cortante queda expuesto a fallo por abrasion en menos de 10.000 ciclos de vibracion. La norma IPC/WHMA-A-620 exige proteccion mecanica en todo punto de contacto con superficies duras.
---
Preguntas Frecuentes
¿Cual es la diferencia practica entre PVC y XLPE para un arnes automotriz?
El PVC soporta hasta 70-80 grados C y se vuelve fragil en frio; el XLPE opera de -40 a 125 grados C, resiste combustibles y no libera halogenos al quemarse. En un compartimento motor, el PVC falla en menos de 18 meses. El XLPE es el minimo aceptable para cualquier zona termica superior a 85 grados C segun SAE J1128 tipo TXL/GXL.
Necesito 500 arneses para un equipo industrial con temperatura ambiente de 60 grados C — ¿que materiales deberia presupuestar?
Para 60 grados C ambiente, PVC especial (105 grados C) puede funcionar, pero XLPE ofrece mayor margen de seguridad con un sobrecoste del 25-35%. El conductor recomendado es cobre estañado para ambientes de planta con humedad variable. Los terminales deben ser de laton bañado en estaño y la proteccion, tubo corrugado de PP. Solicita un presupuesto detallado con especificaciones de tu entorno operativo para optimizar costes.
¿El aluminio puede reemplazar al cobre en todo tipo de arneses?
No. El aluminio es viable en circuitos de potencia (calibres 4 AWG y superiores) donde el ahorro de peso justifica la complejidad adicional de terminales bimetalicos y procesos de crimpado especificos. Para circuitos de señal y calibres inferiores a 10 AWG, el cobre mantiene ventajas en flexibilidad, facilidad de crimpado y fiabilidad de contacto.
¿Como verifico que el material de mi arnes cumple las normas aplicables?
Solicita al fabricante los certificados de ensayo: SAE J1128 para cable automotriz, UL 758 para cables de aparatos, IEC 60332 para comportamiento al fuego, e IPC/WHMA-A-620 para el proceso de ensamblaje completo del arnes. Los informes deben incluir el lote de produccion y la fecha de ensayo. Un control de calidad riguroso exige trazabilidad de material desde la bobina de cable hasta el arnes terminado.
Si quiero que mi arnes resista autoclave de 134 grados C para equipo medico, ¿que materiales necesito?
Para esterilizacion en autoclave de vapor a 134 grados C, necesitas conductor de cobre estañado o niquelado, aislamiento de silicona (rango -60 a 200 grados C), terminales con recubrimiento de oro sobre niquel, y termorretractil de fluoropolimero como proteccion. El arnes debe cumplir IEC 60601 para seguridad de dispositivos medicos.
---
¿Necesitas asesoramiento tecnico para seleccionar los materiales correctos de tu arnes? Nuestro equipo de ingenieria analiza tu entorno operativo, requisitos termicos y normativa aplicable para especificar materiales que maximicen la fiabilidad y minimicen el coste total. Solicita una consulta tecnica gratuita.
