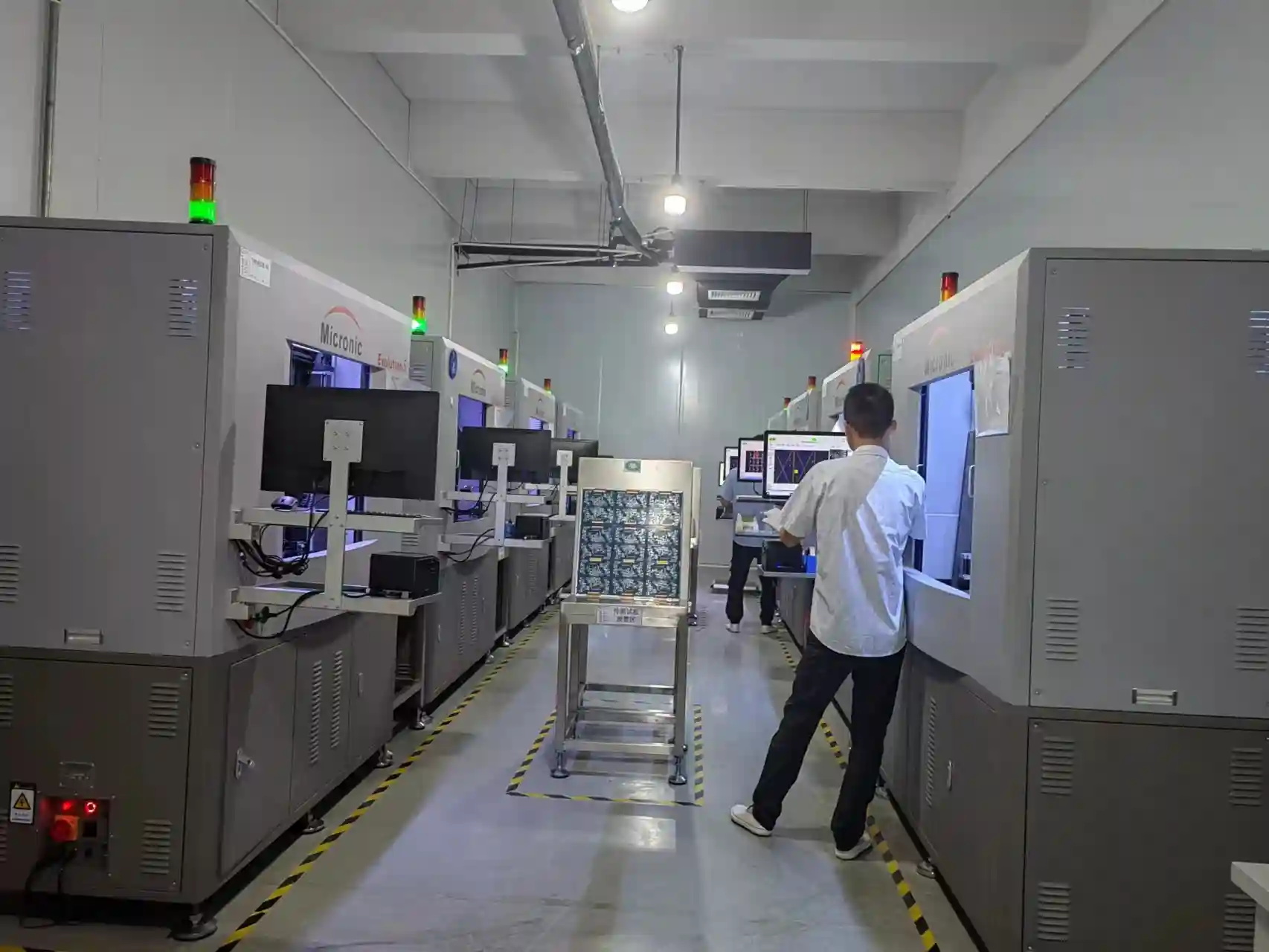

Inspección y Testing de PCB: 7 Métodos Para Garantizar Calidad Cero Defectos

Introducción: Cada Defecto No Detectado Es Dinero Perdido

En la fabricación de PCB y PCBA, la calidad no se garantiza con buenas intenciones — se garantiza con pruebas sistemáticas. Un solo defecto de soldadura en un lote de 10.000 unidades puede generar devoluciones masivas, pérdida de reputación y costes de reparación que superan con creces el valor del producto original.

Los datos de la industria lo confirman: el 75% de los defectos en montaje SMT se originan en la aplicación de pasta de soldadura^[3]. Los tres defectos más comunes — juntas abiertas (35%), cortocircuitos de soldadura (20%) y desalineación de componentes (20%) — representan el 74% de todos los fallos de producción. Sin un sistema de testing adecuado, estos defectos llegan al cliente final.

En esta guía cubrimos los 7 métodos de inspección y testing que todo comprador de PCB debe conocer, cuándo usar cada uno, cuánto cuestan y cómo elegir la estrategia correcta según tu volumen de producción y nivel de fiabilidad requerido.

Los 7 Métodos de Testing e Inspección de PCB

1. Inspección Visual (Manual y Automatizada)

La inspección visual es el primer nivel de control de calidad y el más intuitivo. Un operador entrenado examina la placa bajo lupa o microscopio buscando defectos visibles: desalineación de componentes, puentes de soldadura, ausencia de componentes y daños en la máscara de soldadura.

Cuándo se usa: En todas las etapas de producción como primera línea de defensa. Obligatoria según IPC-A-610 para módulos electrónicos ensamblados^[2].

Limitaciones: Depende de la experiencia del operador, no detecta defectos ocultos (bajo BGA, vías internas) y es lenta para volúmenes altos. La IPC especifica requisitos de magnificación: 3X–10X para Clase 2 y 10X–30X para Clase 3.

2. Inspección Óptica Automatizada (AOI)

La AOI (Automated Optical Inspection) utiliza cámaras de alta resolución y algoritmos de visión artificial para inspeccionar cada PCB a velocidades imposibles para el ojo humano. Los sistemas modernos de AOI 3D añaden medición de altura, detectando problemas de coplanaridad y volumen de soldadura que la AOI 2D no puede ver.

Defectos que detecta:

• Componentes faltantes, desplazados o girados
• Polaridad incorrecta
• Puentes y bolas de soldadura
• Marcado de componentes incorrecto
• Defectos de pasta de soldadura post-reflow

Velocidad: Capaz de inspeccionar cientos de placas por hora, ideal para producción en serie.

3. Inspección de Pasta de Soldadura (SPI)

La SPI (Solder Paste Inspection) se realiza antes del horno de reflujo — es decir, después de aplicar la pasta de soldadura con la stencil pero antes de colocar los componentes. Su objetivo es verificar que el volumen, posición y forma de la pasta sean correctos en cada pad.

Dado que el 75% de los defectos de montaje SMT se originan en la deposición de pasta, la SPI es quizás la inversión con mayor retorno de toda la línea de producción.

Parámetros que mide:

• Volumen de pasta (exceso o defecto)
• Posición relativa al pad (offset)
• Altura y forma del depósito
• Puentes de pasta entre pads

> "Si tuviera que elegir un solo equipo de inspección para una línea SMT nueva, elegiría la SPI sin dudarlo. Detectar un problema de pasta antes del reflow cuesta centavos; detectarlo después cuesta dólares. Y si llega al cliente, cuesta tu reputación." — Hommer Zhao, Fundador de WellPCB

4. Inspección por Rayos X (AXI)

La inspección por rayos X (Automated X-ray Inspection) es el único método capaz de ver lo que está oculto: juntas de soldadura bajo componentes BGA, QFN y otros encapsulados sin pines visibles. Cuando un BGA tiene 500 bolas de soldadura escondidas bajo el chip, ni la AOI ni la inspección visual pueden verificar su calidad.

Defectos que detecta:

• Voids (vacíos) en juntas BGA — típicamente se rechaza si supera el 25% del área
• Cortocircuitos y puentes ocultos bajo componentes
• Head-in-Pillow (defecto donde la bola de soldadura no se fusiona completamente con la pasta)
• Insuficiencia de soldadura en juntas no visibles
• Defectos internos en vías y capas de PCBs multicapa

Limitación: Equipo costoso y lento comparado con AOI. Se usa selectivamente en componentes críticos, no en el 100% de la placa (salvo en Clase 3).

5. Test In-Circuit (ICT)

El ICT (In-Circuit Test) verifica eléctricamente cada componente y conexión de la placa usando un bed-of-nails — una cama de agujas de prueba que contacta puntos específicos del PCB. Mide resistencias, capacitancias, inductancias, voltajes y continuidad de forma automática en segundos.

Cobertura: Alcanza el 85–90% de cobertura eléctrica, verificando que cada componente está presente, correctamente orientado y con el valor correcto.

Costos:

• Fixture (cama de agujas): $5.000–$15.000 USD por diseño
• Programación: $1.000–$3.000 USD
• Tiempo de fabricación del fixture: 2–4 semanas
• Test por placa: Segundos (ideal para alto volumen)

Cuándo usarlo: Producción en serie de más de 10.000 unidades donde el costo del fixture se diluye en el volumen.

6. Test por Flying Probe

El flying probe es la alternativa flexible al ICT. En lugar de una cama de agujas fija, usa sondas robóticas móviles que se desplazan por la placa contactando los puntos de prueba secuencialmente. No requiere fixture físico, lo que elimina el costo inicial.

Ventajas:

• Sin costo de fixture — programación por software
• Adaptable a cambios de diseño instantáneamente
• Ideal para prototipos y series cortas

Desventajas:

• Hasta 15 minutos por placa (vs. segundos en ICT)
• No puede realizar test de señal dinámica
• Costo por unidad más alto en producción en serie

Cuándo usarlo: Prototipos, lotes menores a 1.000 unidades y validación de primeras muestras antes de invertir en fixture ICT.

7. Test Funcional (FCT)

El test funcional es la prueba definitiva: se alimenta la placa, se ejecuta su firmware y se verifica que realiza exactamente la función para la que fue diseñada. Si es un controlador de motor, se verifica que mueva el motor. Si es un sensor, se comprueba que mida correctamente.

Características:

• Simula las condiciones reales de operación
• Verifica firmware, comunicaciones (UART, SPI, I2C, Ethernet) y periféricos
• Puede incluir test de consumo de corriente, respuesta de señal y timing

Limitación: Si un componente pasivo tiene el valor incorrecto pero la placa "funciona", el FCT puede no detectarlo — por eso se complementa con ICT o flying probe.

> "El test funcional es la última línea de defensa antes de que tu producto llegue al mercado. Pero no confíes solo en él: un FCT sin AOI ni ICT previos es como revisar la ortografía sin haber escrito el texto. Necesitas todas las capas de protección." — Hommer Zhao, Fundador de WellPCB

Tabla Comparativa: Los 7 Métodos de Testing de PCB

*ICT requiere fixture costoso pero test rápido; Flying Probe no requiere fixture pero es lento por unidad.

ICT vs Flying Probe: La Decisión Clave

Esta es probablemente la decisión de testing más importante que tomarás. La respuesta depende casi exclusivamente de tu volumen de producción:

Regla práctica: Si vas a producir menos de 1.000 unidades o estás en fase de prototipado, flying probe. Si superas las 10.000 unidades, ICT. Entre 1.000 y 10.000, evalúa caso por caso con tu fabricante^[4].

Estándares IPC: El Marco de Referencia para la Calidad

Los estándares IPC definen qué es aceptable y qué no en cada etapa de fabricación e inspección. Estos son los que todo comprador de PCB debe conocer:

IPC-A-600: Aceptabilidad de Placas Impresas

Define los criterios de inspección visual para PCBs desnudos (antes del montaje): calidad del cobre, máscara de soldadura, serigrafía, vías, orificios y acabado superficial. Si tu fabricante certifica según IPC-A-600, la placa desnuda cumple criterios visuales verificables^[1].

IPC-6012: Especificación de Rendimiento para PCBs Rígidos

Mientras que IPC-A-600 es visual, IPC-6012 define el rendimiento eléctrico y mecánico: espesor de cobre, tolerancias dimensionales, resistencia de aislamiento y pruebas de fiabilidad. Ambos estándares se complementan — uno sin el otro es insuficiente^[5].

IPC-A-610: Aceptabilidad de Ensamblajes Electrónicos

El estándar más importante para PCBA: define los criterios de aceptación para soldadura SMT y THT, montaje de componentes, calidad de filetes de soldadura y conexiones mecánicas^[2].

IPC-J-STD-001: Requisitos de Soldadura

Complementa la IPC-A-610 definiendo cómo se debe soldar (proceso, materiales, equipos) versus qué resultado es aceptable (A-610).

Clase IPC 2 vs Clase 3: ¿Qué Nivel de Testing Necesitas?

La IPC clasifica los productos electrónicos en 3 niveles según su requisito de fiabilidad:

La mayoría de productos electrónicos comerciales se fabrican bajo Clase 2. Si tu producto es automotriz (IATF 16949), médico o aeroespacial, necesitas Clase 3 y certificaciones adicionales.

> "Muchos clientes nos piden Clase 3 porque suena más profesional, sin considerar el impacto en costo: una placa Clase 3 puede costar 2–3 veces más que la misma placa en Clase 2, solo por los requisitos de inspección y tolerancias. Define primero tu aplicación real, y luego elige la clase." — Hommer Zhao, Fundador de WellPCB

Diseño para Testabilidad (DFT): Ahorra Problemas Desde el Diseño

El mejor testing del mundo falla si la placa no fue diseñada para ser testeable. Estas son las reglas básicas de DFT que aplican tanto a ICT como a flying probe:

• Puntos de test: Diámetro mínimo de 1,0 mm (recomendado 1,5 mm), espaciado mínimo de 2,5 mm entre puntos
• Accesibilidad: Coloca puntos de test en la cara inferior (solder side) siempre que sea posible
• Red de cada nodo: Cada nodo eléctrico crítico debe tener al menos un punto de test accesible
• Separación de tierra: Proporciona puntos de referencia GND distribuidos por toda la placa

Si planificas el DFT desde el inicio del diseño PCB, evitarás el escenario de descubrir en producción que tu placa no se puede probar con ICT y debes recurrir al flying probe más lento.

Los Defectos Más Comunes que Detecta el Testing

Estrategia de Testing Según tu Volumen de Producción

Prototipo y Bajo Volumen (<100 unidades)

Volumen Medio (100–10.000 unidades)

Alto Volumen (>10.000 unidades)

Preguntas Frecuentes

¿Cuál es la diferencia entre AOI e inspección por rayos X?

La AOI inspecciona la superficie de la placa mediante cámaras ópticas — detecta defectos visibles como componentes faltantes, desplazados o puentes de soldadura. La inspección por rayos X penetra los componentes para ver juntas ocultas, especialmente bajo BGA y QFN. Son métodos complementarios, no sustitutos.

¿Es obligatorio el test ICT para producción en serie?

No es obligatorio por normativa general, pero es altamente recomendado para volúmenes superiores a 10.000 unidades por su velocidad (segundos por placa) y cobertura (85–90%). Para productos Clase 3 (aeroespacial, médico), múltiples métodos de test son prácticamente obligatorios.

¿Cuánto cuesta implementar testing de PCB?

Depende del método: la inspección visual tiene costo casi cero, el flying probe no requiere inversión en fixtures, la AOI requiere equipo de $20.000–$100.000+, y el ICT necesita un fixture de $5.000–$15.000 por diseño más el equipo base. La mayoría de fabricantes ya incluyen AOI y flying probe en sus presupuestos de producción.

¿Puedo pedir a mi fabricante en China que haga testing específico?

Sí. Los fabricantes profesionales ofrecen AOI, SPI, flying probe e ICT como servicios estándar o complementarios. Al solicitar tu cotización, especifica qué nivel de testing necesitas y si requieres certificación IPC Clase 2 o Clase 3.

¿Qué estándar IPC debo especificar al comprar PCBs?

Para PCBs desnudos, solicita cumplimiento de IPC-A-600 (visual) e IPC-6012 (rendimiento). Para PCBA, exige IPC-A-610 Clase 2 como mínimo. Para aplicaciones críticas (automotriz, médico, aeroespacial), requiere Clase 3 y certificaciones adicionales como IATF 16949 o ISO 13485.

¿El testing garantiza cero defectos?

Ningún sistema garantiza literalmente cero defectos, pero una estrategia de testing multinivel (SPI + AOI + ICT/flying probe + FCT) reduce la tasa de defectos a niveles de PPM de un solo dígito (partes por millón). Los mejores fabricantes mantienen tasas de rendimiento del 99,8% o superiores.

Conclusión: No Compres un PCB Sin Saber Cómo Se Prueba

El testing no es un costo — es un seguro contra pérdidas. Un defecto detectado en la línea de producción cuesta centavos. Ese mismo defecto detectado por tu cliente final puede costarte el contrato entero.

Al evaluar fabricantes de PCB, pregunta siempre:

• ¿Qué equipos de inspección tienen? (AOI, SPI, rayos X, ICT, flying probe)
• ¿Bajo qué estándar IPC trabajan? (A-600, 6012, A-610)
• ¿Qué clase IPC aplican por defecto? (2 o 3)
• ¿Pueden proporcionarte informes de test individuales por placa?

Las respuestas a estas preguntas te dirán más sobre la calidad real del fabricante que cualquier página de marketing.
