VCU y COM Board EV: Guía PCBA para Cotizar sin Riesgo

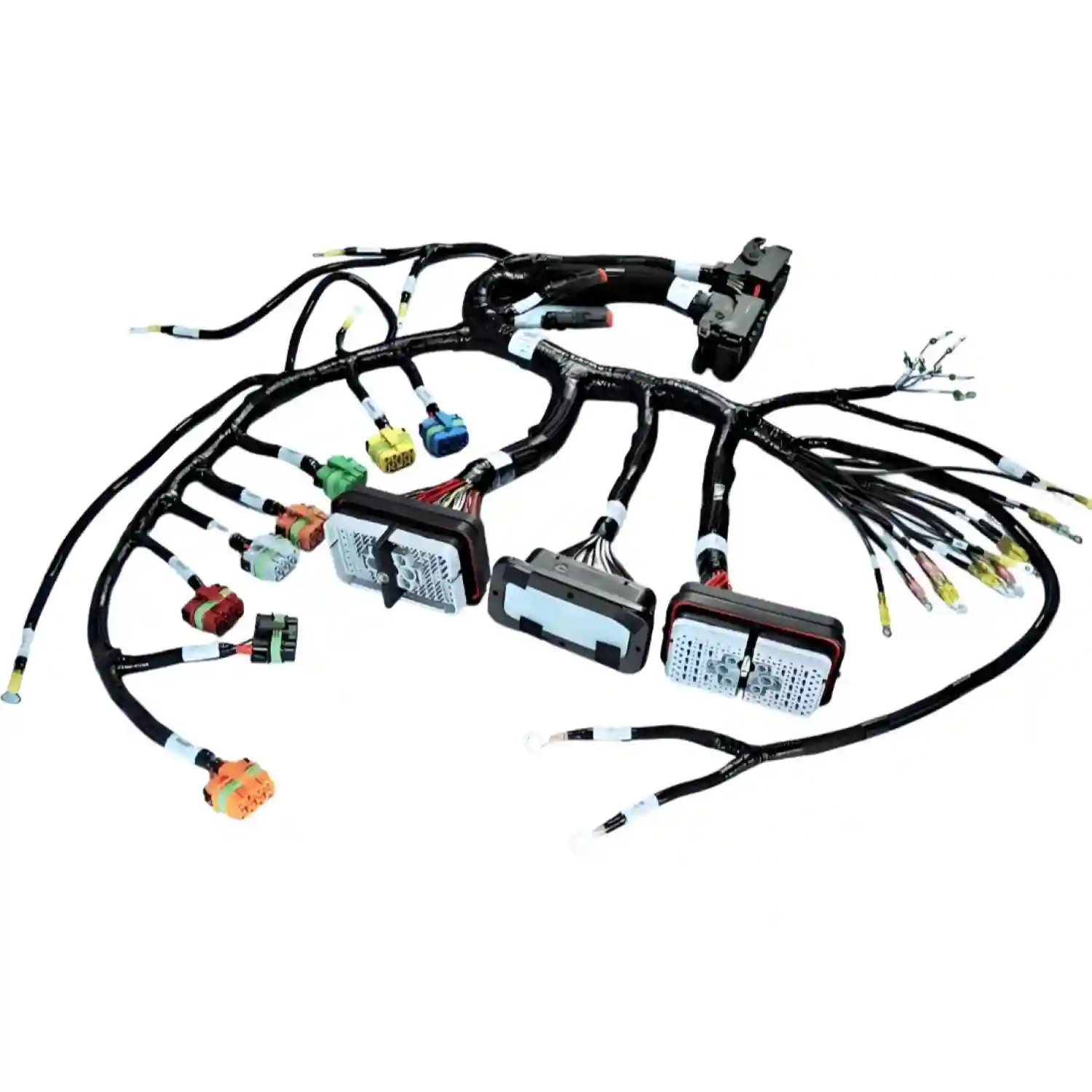

En 2025-Q4 a 2026-Q1, un OEM sudasiático de motocicletas eléctricas llegó buscando fabricación de arneses, pero el análisis técnico mostró que también necesitaba placas electrónicas para cerrar la arquitectura del vehículo. El equipo de PCB coordinó cotizaciones integradas para '3 PCB/PCBA types quoted (Key Fob, VCU Board, COM Board)', porque separar arnés, VCU y comunicación abría riesgo de pinout, firmware, logística y responsabilidad de prueba. Esa es la situación real que esta guía resuelve: cómo pedir y evaluar PCBA EV sin convertir tres subensambles críticos en tres problemas aislados.

Una cotización EV PCBA debe fijar BOM, Gerbers, centroid, firmware, conectores, arnés, criterio IPC, prueba CAN y trazabilidad antes del precio final. Para VCU y COM Board, el proveedor correcto no solo monta componentes; valida interfaces, lotes y evidencia para que el vehículo pueda integrarse sin retrabajo.

Resumen

Si este proyecto avanza a producción, puede apoyarse en nuestro servicio de wire harness, en el servicio de cable assembly y en la página de contacto técnico para revisar especificaciones, pruebas y capacidad de fabricación antes del pedido.

• VCU, COM Board y Key Fob PCBA deben cotizarse junto con conectores, arnés y prueba funcional.
• IPC-A-610, IPC-J-STD-001 e IATF 16949 son el idioma mínimo para aceptación automotriz.
• El paquete RFQ debe incluir CAN, firmware, límites eléctricos, revisión mecánica y matriz de trazabilidad.
• Un proveedor único reduce handoffs, pero solo si documenta responsabilidad por lote y fallo.

Background: comprador EV en fase de arquitectura

Esta guía está escrita para equipos de ingeniería, compras y NPI que ya tienen una arquitectura de motocicleta, scooter, AGV o vehículo eléctrico ligero y deben pasar de prototipo a compra controlada. No es una guía de concepto. Es una guía para cotizar placas que ya afectan arranque, comunicación, seguridad funcional práctica, llave, batería, motor y diagnóstico.

Una VCU es una placa o módulo de control del vehículo que coordina señales de batería, acelerador, motor, freno, sensores y comunicación. Una COM Board es una placa de comunicación que conecta telemetría, diagnóstico, interfaz de usuario, bus CAN, RF o módulos celulares según el diseño. Una Key Fob PCBA es el conjunto electrónico de una llave o control remoto con RF, batería, botones, antena y criterio mecánico de carcasa.

Una PCBA es una placa de circuito impreso con componentes montados, soldadura aceptada y prueba definida para uso electrónico ^[1]. En automoción, esa definición no alcanza si el proveedor no entiende conectores, arnés, firmware, trazabilidad y validación de lote. Por eso el caso del OEM EV no se resolvió solo con una oferta de arnés. La arquitectura pedía cotizar electrónica y cableado como un sistema.

Role: visión de un ingeniero senior de fábrica

Un ingeniero de fábrica con más de 15 años no separa el precio de una VCU del riesgo de integración. Pregunta primero qué señales entran, qué señales salen, qué conectores se acoplan al arnés, qué firmware se programa, qué prueba funcional libera el lote y qué evidencia se entrega con cada envío.

Los estándares fijan la base de aceptación. IPC-J-STD-001 define requisitos de materiales, soldadura y proceso para ensambles electrónicos. IPC-A-610 define aceptabilidad visual de ensambles electrónicos, con clases que compras debe acordar antes de producción. IATF 16949 es el marco de sistema de calidad usado en automoción para control de procesos, trazabilidad y mejora ^[3]. La organización IPC electronics agrupa estándares usados en ensamblaje, aceptación y reparación electrónica ^[2].

"En EV, una VCU puede pasar AOI y seguir fallando el vehículo. Si no pruebo alimentación, CAN, firmware, conectores y arnés bajo la misma revisión, solo estoy validando una parte del problema." — Hommer Zhao, Fundador & Experto Técnico

El punto crítico es responsabilidad. Si compras VCU, COM Board y arnés a tres proveedores, cada uno puede decir que su parte cumple. Cuando el vehículo no comunica, el fallo cae entre interfaces: pinout, crimpado, pull-up CAN, referencia de tierra, firmware o conector invertido. Una cotización madura reduce ese espacio gris.

Objective: pedir una RFQ EV que permita fabricar, no solo cotizar

El objetivo de la RFQ es que el proveedor pueda devolver precio, plazo, riesgos y plan de prueba sin adivinar. Para una VCU, el paquete mínimo debe incluir Gerbers, BOM, pick-and-place, esquema o al menos netlist crítica, dibujo de conectores, firmware o método de programación, tensión de entrada, corriente máxima, protocolos y criterio de prueba.

Para una COM Board, el paquete debe especificar bus, velocidad, transceptores, aislamiento si aplica, antenas o módulos RF, conectores y caso de uso. CAN bus es una red de comunicación robusta usada en vehículos para conectar controladores sin un computador central ^[4]. Si el COM Board maneja CAN, RS-485, Ethernet, BLE, LTE o GNSS, el proveedor necesita límites de prueba diferentes para cada interfaz.

Para Key Fob, el riesgo cambia. La placa es pequeña, pero el fallo puede estar en batería, antena, botón, soldadura, carcasa, alcance RF o consumo en reposo. La RFQ debe incluir plano mecánico, presión de botón, zona de antena sin cobre si aplica, batería, método de emparejamiento y prueba de corriente. Si la llave consume demasiado en reposo, puede pasar producción y fallar en almacén.

Use enlaces internos solo cuando desbloqueen una decisión. Para placas EV, el servicio de ensamblaje PCB cubre SMT, inspección y prueba; wire harness cubre conectores y cableado; automoción define el contexto de trazabilidad y riesgo de campo. Cuando los tres se tratan juntos, la cotización se vuelve fabricable.

Key Result: matriz de cotización para VCU, COM Board y Key Fob

La tabla muestra por qué una RFQ EV necesita más que precio por placa. VCU, COM Board y Key Fob tienen modos de fallo distintos. Si el comprador pide "PCBA para vehículo eléctrico" sin separar esos modos, el proveedor serio tendrá que enviar preguntas. El proveedor débil cotizará rápido y descubrirá el riesgo en producción.

"Cuando veo VCU, COM Board y Key Fob en la misma arquitectura, pido matriz de interfaces antes de precio final. Un solo pin mal definido puede costar más que toda la diferencia entre dos cotizaciones." — Hommer Zhao, Fundador & Experto Técnico

Cómo preparar el paquete técnico antes de enviar la RFQ

Empiece con una carpeta por módulo. La VCU necesita documentación eléctrica y de programación. La COM Board necesita documentación de comunicación. La Key Fob necesita documentación RF, mecánica y de consumo. El arnés necesita dibujo, tabla de pines, terminales, longitud, protección y prueba. No mezcle todo en un ZIP sin índice.

La segunda pieza es la matriz de interfaces. Liste cada conector, pin, señal, tensión, corriente, dirección, tolerancia y módulo conectado. Si un pin sale de la VCU hacia el arnés y termina en la COM Board, esa línea debe tener un dueño de prueba. En producción real, muchos fallos no nacen en soldadura; nacen en una señal sin criterio.

La tercera pieza es la revisión. El nombre "EV_VCU_final_v3" no basta. Use revisión de PCB, revisión de BOM, revisión de firmware y revisión de arnés. Si el firmware cambia el baud rate CAN o la lógica de wake-up, el lote ya no es equivalente aunque la placa física sea igual.

Cuándo elegir proveedor único y cuándo separar proveedores

Un proveedor único conviene cuando el producto depende de interfaz estrecha entre PCBA, arnés y caja. En el caso del OEM EV, la lógica de proveedor único era fuerte porque Key Fob, VCU Board y COM Board pertenecían al mismo vehículo. Separar compras podía bajar una línea de coste, pero subía el coste de coordinación, ingeniería y disputa.

Separar proveedores puede tener sentido si el arnés es estándar, la PCBA ya está validada y la prueba de sistema se ejecuta internamente por el OEM. También puede ser válido cuando el cliente tiene un proveedor automotriz aprobado para cableado y solo necesita una PCBA bajo especificación cerrada. La decisión depende de quién controla la interfaz.

El error es decidir por precio unitario sin coste de integración. Si una COM Board de menor precio exige tres rondas de diagnóstico por problemas CAN, el ahorro desaparece. Si un arnés barato usa terminal correcto pero orientación de cavidad equivocada, el vehículo no arranca. La oferta debe evaluar coste total de liberación.

Plan de prueba para evitar fallos en integración

La prueba visual no libera una electrónica EV por sí sola. AOI detecta polaridad, ausencia, offset y muchos defectos de soldadura. Rayos X puede ayudar en BGA, QFN y juntas ocultas. Pero VCU y COM Board necesitan FCT con alimentación realista, firmware correcto, límites de corriente y comunicación.

Defina al menos cinco límites. Primero, tensión de entrada y tolerancia. Segundo, consumo en reposo y consumo activo. Tercero, respuesta de comunicación, como ID CAN, trama esperada o timeout. Cuarto, estado de salidas o relés. Quinto, registro por número de serie. Si el producto usa conectores del arnés durante FCT, el fixture debe replicar pinout y retención.

Para Key Fob, la prueba debe incluir botones, LED, consumo, emparejamiento y una verificación RF adecuada al proyecto. No prometa alcance universal desde una línea SMT si el entorno final no está definido. Lo honesto es acordar una prueba de producción repetible y dejar ensayos de validación completa para el laboratorio del cliente o un plan separado.

"La prueba funcional de una VCU no debe preguntar si la placa enciende. Debe preguntar si el vehículo recibirá señales correctas bajo la revisión exacta de firmware, arnés y conector." — Hommer Zhao, Fundador & Experto Técnico

Trazabilidad, cambios y documentación de lote

En EV, la trazabilidad protege al cliente y al proveedor. Cada lote debe vincular PCB, BOM, date code de componentes críticos, firmware, reporte de inspección, prueba funcional, revisión de arnés y packing list. Si aparece un fallo de campo, esos datos permiten aislar alcance. Sin ellos, todo el inventario queda bajo sospecha.

IATF 16949 exige disciplina de proceso, gestión de cambios y enfoque preventivo para automoción ^[3]. UL-758 se usa como referencia de estilo y construcción para cableado reconocido por UL cuando el proyecto lo requiere ^[5]. IPC/WHMA-A-620 define aceptabilidad de cables y arneses; no reemplaza IPC-A-610 para PCBA, pero sí cubre la parte cableada del conjunto.

El cambio más peligroso es el silencioso. Una sustitución de transceptor CAN, regulador, conector o cristal puede parecer equivalente en compras. En una VCU, puede cambiar margen térmico, EMC, arranque, timing o compatibilidad de firmware. Por eso la matriz AVL debe separar alternativos libres, alternativos con aprobación y componentes bloqueados.

Evolve: sustituir solicitudes débiles por instrucciones fabricables

La frase débil es: "Necesitamos cotización para placas EV y arnés". Sustitúyala por: "Cotizar VCU Board, COM Board, Key Fob PCBA y arnés asociado con revisión de PCB/BOM/firmware, conectores, pinout, prueba funcional, criterios IPC-A-610 e IPC/WHMA-A-620, y trazabilidad por lote".

La segunda frase débil es: "Probar comunicación CAN". Cámbiela por: "Alimentar a 12 V o 24 V según diseño, programar firmware aprobado, enviar trama CAN definida, confirmar respuesta dentro del timeout acordado, registrar serial, versión de firmware y resultado".

La tercera frase débil es: "Puede usar componentes equivalentes". Reemplácela por: "No sustituir MCU, transceptor CAN, regulador, cristal, conector, fusible o componente de seguridad sin aprobación escrita; pasivos no críticos pueden seguir matriz AVL aprobada".

Pre-publish self-check aplicado al artículo

Sí hay experiencia real: el caso del OEM sudasiático EV usa '3 PCB/PCBA types quoted (Key Fob, VCU Board, COM Board)' y parte de una situación concreta de arnés más electrónica. Sí hay estructura escaneable: H2, H3, tabla comparativa, FAQ y criterios de decisión. Sí hay profundidad: matriz de RFQ, plan de prueba, trazabilidad, límites de proveedor único y sustituciones AVL.

FAQ

¿Qué documentos necesito para cotizar una VCU Board EV?

Necesita Gerbers, BOM, centroid, esquema o lista de señales críticas, conectores, firmware, tensión de entrada, corriente máxima, protocolo CAN y criterio de prueba. Para automoción, añada clase IPC-A-610, revisión de BOM y trazabilidad por lote bajo un sistema compatible con IATF 16949.

¿Una COM Board se cotiza igual que una PCBA estándar?

No. Una COM Board debe cotizarse con protocolo, velocidad, transceptor, aislamiento, antena o módulo de comunicación, pinout y prueba funcional. Si usa CAN, defina ID, baud rate, timeout y trama esperada; sin esos datos, el proveedor solo puede comprobar soldadura, no comunicación real.

¿Cuándo conviene cotizar arnés y PCBA con el mismo proveedor?

Conviene cuando VCU, COM Board, Key Fob, conectores y arnés comparten señales críticas o prueba de sistema. Si una falla puede quedar entre pinout, crimpado, firmware y PCBA, un proveedor integrado reduce handoffs. Mantenga FAI, prueba 100 % y reporte por serial.

¿IPC-A-610 basta para liberar una VCU automotriz?

IPC-A-610 cubre aceptabilidad visual del ensamble, pero no valida firmware, comunicación CAN, consumo, carga o interacción con el arnés. Una VCU debe combinar IPC-A-610, IPC-J-STD-001, FCT 100 %, trazabilidad de componentes críticos y gestión de cambios alineada con IATF 16949.

¿Qué componentes no deberían sustituirse sin aprobación?

No sustituya MCU, transceptor CAN, regulador, cristal, conector, fusible, elemento de protección o componente RF sin aprobación escrita. En producción EV, una sustitución puede cambiar timing, EMC, wake-up, disipación o compatibilidad de firmware aunque el datasheet parezca equivalente.

¿Qué cantidad piloto usar antes de producción EV?

Para una primera liberación, use un lote piloto suficiente para validar SMT, FCT, arnés y montaje, normalmente 20-100 unidades según complejidad y coste. Exija FAI, reporte de prueba por serial, revisión de firmware y cierre de acciones antes de pasar a producción recurrente.

Solicite una revisión de RFQ para electrónica EV

Si está cotizando VCU Board, COM Board, Key Fob, arnés o un conjunto EV completo, envíe Gerbers, BOM, centroid, firmware, conectores y tabla de pines desde contacto. Revisaremos riesgos de PCBA, arnés, prueba funcional, trazabilidad y criterio IPC antes de lanzar el pedido.

FAQ

¿Qué estándar debo pedir para un arnés o cable assembly profesional?

Para la mayoría de proyectos industriales y OEM, pida IPC/WHMA-A-620 Clase 2 como mínimo. Si el producto va a automoción, médico o entornos críticos, conviene documentar además trazabilidad por lote, test eléctrico al 100% y criterios de aceptación visual por escrito.

¿Cuándo un crimpado necesita prueba de tracción?

Siempre que el arnés vaya a producción repetitiva o a una aplicación crítica. La práctica habitual es validar altura de crimpado, sección de conductor y fuerza de extracción con una muestra definida por lote, además de registrar continuidad y polaridad al 100%.

¿Qué pruebas eléctricas son razonables antes del envío?

Como base, continuidad al 100%, prueba de cortos al 100% y verificación de pinout completo. En aplicaciones de señal o potencia también se añaden resistencia de contacto, hipot o aislamiento según tensión nominal y especificación del cliente.

¿Cuánta trazabilidad debería exigir a mi proveedor?

Como mínimo, lote de cable, terminal, máquina o herramienta usada, fecha de producción y resultado del test eléctrico. En sectores regulados, esa trazabilidad debe conservarse durante años y vincularse a cada orden de trabajo.

¿Cómo sé si debo soldar o crimpar una terminación?

Para producción repetible, vibración y mantenimiento, el crimpado suele ser la primera opción porque IPC/WHMA-A-620 permite controlarlo con parámetros medibles. La soldadura se reserva para casos concretos donde el terminal o el entorno lo justifiquen.
