Cuando 0.15 mm de Anillo Anular Destrozó un Lote Completo
El año pasado recibimos una orden de 2000 placas de 6 capas para un controlador industrial. El diseño especificaba pads de 0.70 mm con taladros de 0.40 mm, lo que daba un anillo anular de 0.15 mm por lado. En papel, cumplía IPC-2221 para Clase 2. En la máquina de perforación CNC, no tanto. El desplazamiento de broca (drill wander) en ese panel de 1.6 mm de espesor era de hasta 0.10 mm en las esquinas del panel, y en los taladros cerca de los bordes la broca se desviaba aún más. Resultado: en el 12% de las placas, el taladro rompió el pad en al menos una vía — breakout total, circuito abierto, placa inservible. El cliente culpó a nuestra perforación. Nosotros señalamos el diseño. Y ambos teníamos razón.
El anillo anular (annular ring) es esa franja de cobre que rodea un taladro después de perforar un pad. Parece un detalle menor, pero controla la fiabilidad de cada conexión entre capas en tu PCB. Si es demasiado estrecho, el drill wander lo elimina. Si es demasiado ancho, robas espacio de ruteo en diseños de alta densidad. Y si no entiendes las tolerancias reales de perforación, acabas con scrap en producción — como nuestro cliente descubrió con un coste de retrabajo de 14.000€ sobre un pedido de 38.000€.
Este artículo desglosa el cálculo del anillo anular desde los estándares IPC hasta la realidad del taller de perforación, con los números que los datasheets de los fabricantes de PCB no suelen publicar.
Qué Es el Anillo Anular y Por Qué Importa Más de Lo Que Piensas
El anillo anular se define como la distancia radial desde el borde del taladro terminado hasta el borde del pad. No es el diámetro del pad menos el diámetro del taladro — es la mitad de esa diferencia:
Anillo anular = (Diámetro del pad – Diámetro del taladro terminado) / 2
Esa franja de cobre cumple tres funciones críticas:
La mayoría de ingenieros calculan el anillo anular con la fórmula y dan por zanjado el tema. El problema es que esa fórmula asume que el taladro cae perfectamente centrado — algo que simplemente no ocurre en producción. Y ahí es donde interviene el concepto de breakout.
Breakout: Cuando el Taladro Sale del Pad
El breakout ocurre cuando el taladro perfora más allá del borde del pad, dejando una muesca en forma de media luna donde debería haber cobre. IPC-A-600 [3] clasifica el breakout en tres estados:
- Sin breakout (annular ring completo): el taladro está completamente rodeado de cobre. Ideal.
- Breakout parcial (tangencial): el borde del taladro toca el borde del pad pero no lo sobrepasa. Aceptable en Clase 2 según IPC-A-600.
- Breakout total: el taladro sobrepasa el borde del pad, reduciendo la superficie de cobre. En Clase 2 es aceptable si no excede 90° del perímetro; en Clase 3 no se permite breakout en pads de componentes THT.
Y aquí viene el matiz que muchos ingenieros pasan por alto: el breakout se evalúa en el producto terminado, no en el diseño. Es decir, tu diseño puede tener un anillo anular teórico de 0.15 mm, pero si la desviación de perforación es de 0.15 mm, el resultado real es breakout tangencial o total. El estándar juzga la placa física, no el archivo Gerber.
Esto significa que el anillo anual de diseño debe ser suficiente para absorber la peor desviación de perforación esperada y todavía dejar el annular ring mínimo requerido por la clase de aceptación. Que es exactamente lo que IPC-2221 intenta codificar.
Cálculo del Anillo Anular según IPC-2221
La norma IPC-2221 establece los requisitos mínimos de anillo anular para diferentes clases de producto [1]. Los valores se aplican al producto terminado, es decir, después de perforación y metalización:
| Parámetro | Clase 1 | Clase 2 | Clase 3 |
|---|---|---|---|
| Anillo anular mínimo (pads de componente) | 0.05 mm | 0.10 mm | 0.13 mm |
| Anillo anular mínimo (vías de land) | 0.05 mm | 0.10 mm | 0.13 mm |
| Breakout permitido | Sí, hasta 180° | Sí, hasta 90° | No permitido |
| Tolerancia de registro de taladro (typ.) | ±0.10 mm | ±0.075 mm | ±0.05 mm |
| Requisito de land mínimo | No especificado | 0.20 mm sobre taladro | 0.25 mm sobre taladro |
Estos valores son mínimos absolutos. En la práctica, necesitas añadir la tolerancia de perforación para obtener el diámetro de pad en tu diseño. La fórmula de diseño real es:
Diámetro de pad = Diámetro de taladro terminado + 2 × (Anillo anular mínimo + Tolerancia de registro)
Para una vía de 0.30 mm de taladro terminado en Clase 2, con una tolerancia de registro de ±0.075 mm:
- Pad = 0.30 + 2 × (0.10 + 0.075) = 0.30 + 0.35 = 0.65 mm de diámetro de pad
Eso te da un anillo anular de diseño de 0.175 mm por lado, que tras la peor desviación de perforación (0.075 mm) deja un anillo anular real de 0.10 mm — justo el mínimo de Clase 2.
¿El problema? Muchos diseñadores usan la fórmula simplificada (pad = taladro + 2 × annular ring mínimo) sin sumar la tolerancia de registro. Y eso funciona... hasta que no funciona. Como nuestro cliente del lote de 2000 placas.

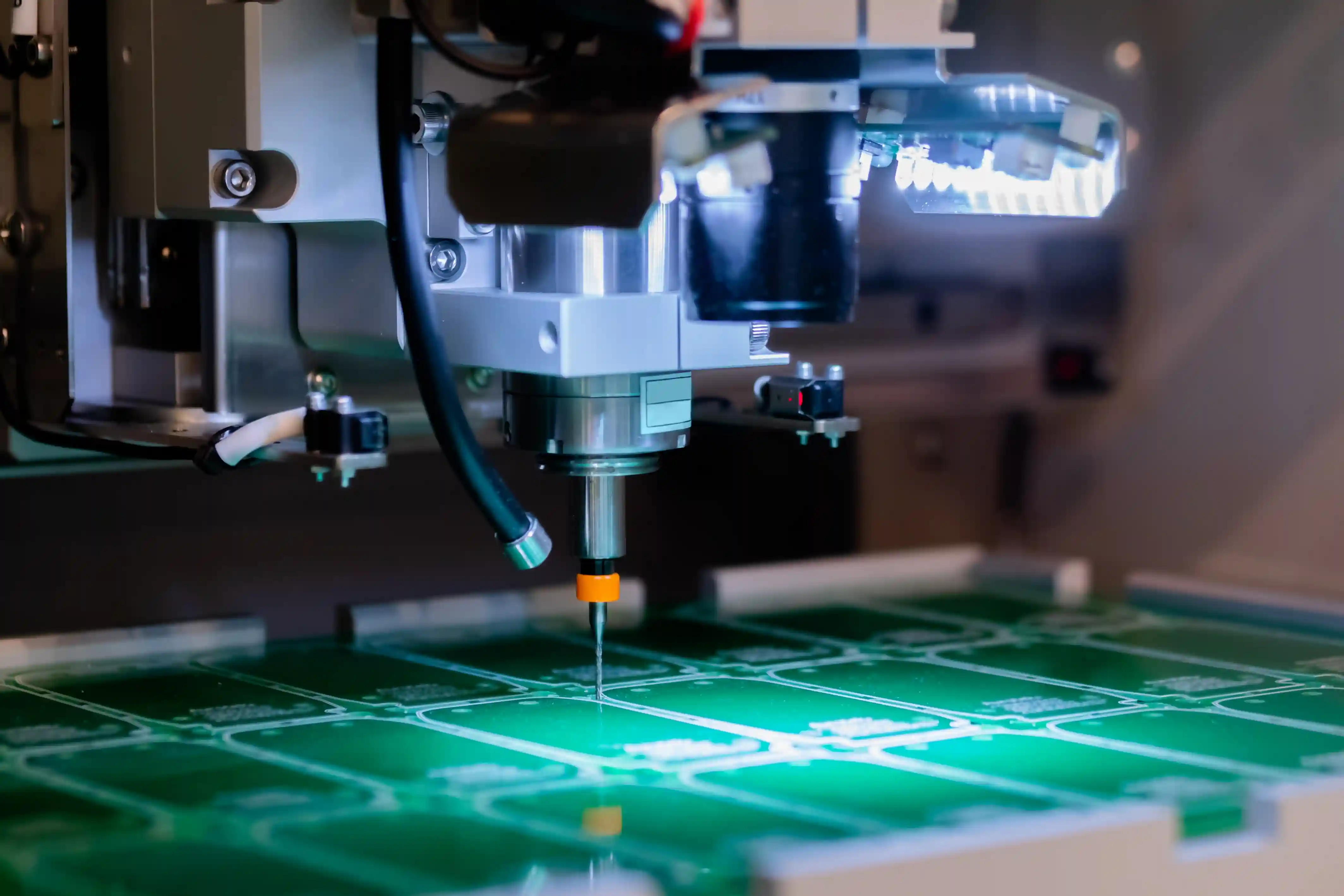

La Realidad del Drill Wander: Números de Fábrica
El drill wander — la desviación entre la posición nominal del taladro y la posición real perforada — depende de múltiples factores que la mayoría de especificaciones de capacidad no detallan. Basándonos en datos de nuestra planta y de auditorías a otros fabricantes, estos son los valores reales que deberías asumir:
| Factor | Desviación típica | Desviación peor caso |
|---|---|---|
| Precisión de la máquina CNC | ±0.025 mm | ±0.05 mm |
| Desplazamiento por expansión del panel | ±0.025 mm | ±0.075 mm |
| Desalineación de películas internas (multicapa) | ±0.025 mm | ±0.05 mm |
| Desviación por posición en panel (esquinas vs centro) | ±0.025 mm | ±0.05 mm |
| Desviación por diámetro de broca (<0.3 mm) | ±0.015 mm | ±0.03 mm |
| Total RSS (raíz suma cuadrados) | ±0.05 mm | ±0.12 mm |
| Total peor caso (suma directa) | — | ±0.25 mm |
La mayoría de fabricantes declaran una capacidad de registro de ±0.075 mm o ±0.10 mm. Ese número suele ser el RSS (root sum of squares) de las desviaciones individuales, que asume que todas las desviaciones son independientes y no se acumulan en la misma dirección. En la realidad, las desviaciones sí se correlacionan: un panel que se expande por humedad también desalinea las capas internas, y la broca tiende a desviarse en la misma dirección en las esquinas del panel.
Por eso, cuando diseño para Clase 3 o para placas de alta fiabilidad, asumo un registro peor caso de ±0.15 mm, no el ±0.075 mm que declara la hoja de capacidad del fabricante. Sí, esto hace los pads más grandes. Sí, esto consume más espacio de ruteo. Pero también reduce el scrap de 12% a menos del 0.5% — y eso es lo que realmente cuesta dinero.
Un detalle que casi nadie menciona: el drill wander no es uniforme dentro del panel. Las esquinas y los bordes sufren mayor desviación que el centro. Si tienes pads críticos (conexiones de potencia, vías de reloj de alta velocidad), colócalos cerca del centro del panel siempre que sea posible. En nuestro caso del lote de 2000 placas, el 80% de los breakouts ocurrían en las dos filas exteriores del panel de 2×3 up.
Anillo Anular en Vías: Reglas Diferentes para Diferentes Tipos
No todas las vías tienen los mismos requisitos de anillo anular. La función de la vía determina cuánto margen puedes permitirte perder:
Vías de señal (signal vias): Transportan señales entre capas. Si el breakout es parcial y no afecta la continuidad eléctrica, la vía sigue funcionando. Para Clase 2, breakout de hasta 90° es aceptable. Esto significa que puedes permitirte anillos anulares más estrechos en vías de señal si el espacio de ruteo es crítico — pero siempre asumiendo la tolerancia de registro real, no la teórica.
Vías térmicas (thermal vias): Disipan calor desde pads de componente hacia planos internos. Aquí el breakout es más problemático porque reduce la sección de cobre que conduce calor. Una vía térmica con breakout de 90° pierde aproximadamente un 25% de su capacidad de conducción térmica. Si tu diseño ya está al límite térmico, no puedes permitirte breakout en vías térmicas.
Vías en pad (via-in-pad): Este es el caso más exigente. La vía está dentro del pad del componente, y el cobre del pad debe sellar completamente la vía para evitar que la soldadura se drene por el agujero durante reflow. El anillo anular aquí es literalmente la diferencia entre un pad que suelda bien y uno que genera vacíos (voids) o soldadura insuficiente. Para via-in-pad, el annular ring mínimo práctico es de 0.10 mm incluso para Clase 2, y siempre con via fill (relleno de vía con resina epoxi y sobreplanarización con cobre). Puedes leer más sobre los tipos de vías y sus reglas DFM en nuestra guía de vías PCB.
Vías de microvía (HDI): Las microvías láser tienen un comportamiento completamente diferente. Al ser perforadas por láser y no mecánicamente, no tienen drill wander significativo. El anillo anular puede ser tan pequeño como 0.05 mm para Clase 2 y 0.075 mm para Clase 3. Pero las microvías tienen sus propios modos de fallo — principalmente cracking en la esquina del pad por fatiga térmica — que compensan con creces la ventaja en tolerancia de registro.
Comparativa de Annular Ring por Tipo de Vía y Clase de Producto
| Tipo de Vía | Taladro (mm) | Pad Clase 2 (mm) | Pad Clase 3 (mm) | Annular Ring Diseño Clase 2 | Annular Ring Diseño Clase 3 | Breakout Permitido Clase 2 |
|---|---|---|---|---|---|---|
| Vía estándar (señal) | 0.20 | 0.55 | 0.65 | 0.175 mm | 0.225 mm | Hasta 90° |
| Vía estándar (señal) | 0.30 | 0.65 | 0.75 | 0.175 mm | 0.225 mm | Hasta 90° |
| Vía estándar (señal) | 0.40 | 0.75 | 0.85 | 0.175 mm | 0.225 mm | Hasta 90° |
| Vía térmica | 0.30 | 0.70 | 0.80 | 0.20 mm | 0.25 mm | No recomendado |
| Via-in-pad (con fill) | 0.20 | 0.50 | 0.60 | 0.15 mm | 0.20 mm | No permitido |
| Microvía láser | 0.10 | 0.25 | 0.30 | 0.075 mm | 0.10 mm | No permitido |
| Pad THT (componente) | 0.80 | 1.20 | 1.35 | 0.20 mm | 0.275 mm | Hasta 90° (Clase 2) |
| Pad THT (componente) | 1.00 | 1.45 | 1.60 | 0.225 mm | 0.30 mm | Hasta 90° (Clase 2) |
Los valores de la tabla asumen una tolerancia de registro de ±0.075 mm (típica para fabricación estándar). Si tu fabricante declara peor capacidad, necesitas aumentar los pads proporcionalmente. La columna de "annular ring de diseño" ya incluye la tolerancia de registro — es el valor que pones en tu herramienta CAD, no el que se mide en la placa terminada.
Nota importante: para pads THT de componentes, el annular ring no solo afecta fiabilidad eléctrica sino también la resistencia mecánica de la unión soldada. Un pad THT con breakout de 90° en Clase 2 puede pasar inspección visual, pero la resistencia al arrancamiento (pull-out force) se reduce en un 30-40%. En entornos con vibración — automoción, aeroespacial — eso es una receta para fallos en campo.
Cómo la Tolerancia de Registro Se Come Tu Anillo Anular
Volvamos al caso de apertura. El diseñador había calculado:
- Pad = 0.70 mm, taladro = 0.40 mm
- Annular ring teórico = (0.70 – 0.40) / 2 = 0.15 mm
- Mínimo requerido Clase 2 = 0.10 mm
- Margen = 0.05 mm → parece suficiente
Pero no sumó la tolerancia de registro. Con un registro real de ±0.10 mm (que es lo que nuestra máquina entregaba en las esquinas del panel), el annular ring peor caso era:
- 0.15 mm (diseño) – 0.10 mm (desviación) = 0.05 mm
Eso está por debajo del mínimo de Clase 2 (0.10 mm) y solo 0.05 mm por encima del mínimo absoluto de Clase 1. Y en el 12% de las placas, la desviación superó los 0.15 mm, resultando en breakout total.
La solución correcta habría sido:
- Pad = 0.40 + 2 × (0.10 + 0.10) = 0.80 mm
- Annular ring de diseño = 0.20 mm
- Annular ring peor caso = 0.20 – 0.10 = 0.10 mm (justo el mínimo Clase 2)
Sí, el pad pasa de 0.70 mm a 0.80 mm. En un diseño de 6 capas con paso de vía de 1.0 mm, eso reduce el canal de ruteo entre pads de 0.30 mm a 0.20 mm. Pero un canal de 0.20 mm sigue permitiendo una traza de 0.10 mm con 0.05 mm de espacio a cada lado — suficiente para señales de baja velocidad. Y lo que es más importante: el scrap baja del 12% a menos del 0.5%.
Si necesitas más espacio de ruteo, la alternativa es reducir el diámetro del taladro. Un taladro de 0.30 mm en lugar de 0.40 mm, con un pad de 0.70 mm, da un annular ring de diseño de 0.20 mm — suficiente para absorber la tolerancia de ±0.10 mm y todavía dejar 0.10 mm de anillo anular real. Pero los taladros más pequeños tienen sus propios costes: brocas más frágiles, mayor riesgo de rotura, y en algunos talleres un sobrecoste por cambio de herramienta.
Annular Ring y Espesor de Cobre: La Relación Que Nadie Menciona
Hay otro factor que afecta la fiabilidad del anillo anular y que rara vez se discute: la relación entre el espesor de cobre del pad y el diámetro del taladro. IPC-2221 no lo menciona explícitamente, pero la experiencia de producción muestra que los pads con cobre grueso (2 oz o más) son más resistentes al breakout que los pads con cobre de 1 oz o menos.
La razón es mecánica: cuando la broca perfora un pad, genera una fuerza de corte que tiende a arrancar el cobre. Con cobre de 1 oz (35 µm), la resistencia al arrancamiento es menor, y un breakout parcial puede progresar a un desgarre (tearout) que extiende el daño más allá del punto de perforación. Con cobre de 2 oz (70 µm), el cobre es más resistente y el breakout tiende a quedar limpio.
Esto es especialmente relevante para PCB de cobre pesado, donde los pads pueden tener espesores de cobre de 3 oz o más. En estos casos, el annular ring mínimo puede ser más estrecho porque el cobre grueso resiste mejor el tearout. Pero no lo diseñes así sin consultarlo con tu fabricante — la capacidad de perforación en cobre grueso varía significativamente entre talleres.
Puedes profundizar más en cómo el espesor de cobre afecta el diseño en nuestra guía de espesor de cobre en PCB.
Errores Comunes en el Diseño del Anillo Anular
1. Usar el Annular Ring Mínimo de IPC como Valor de Diseño
Qué va mal: El diseñador lee que IPC-2221 requiere 0.10 mm de annular ring para Clase 2 y diseña pads con exactamente esa medida. No suma la tolerancia de registro. En producción, el drill wander consume todo el margen y el resultado es breakout.
Consecuencia: Scrap del 5-15% dependiendo de la capacidad del fabricante. En placas de alto coste (HDI, Rogers, multicapa de 12+ capas), esto puede representar miles de euros por lote.
2. Asumir que la Capacidad Declarada del Fabricante es la Capacidad Real
Qué va mal: La hoja de capacidad dice "registro de taladro ±0.075 mm". El diseñador usa ese valor. Pero la capacidad declarada suele ser el RSS de las desviaciones, no el peor caso. Y el peor caso ocurre — especialmente en las esquinas del panel, en paneles grandes, y en taladros de pequeño diámetro.
Consecuencia: Diseños que pasan en el 85% de las placas pero fallan en el 15%. Si tu volumen de producción es alto, ese 15% se convierte en cientos de placas scrap.
3. No Diferenciar entre Vías de Señal y Vías Térmicas
Qué va mal: El diseñador usa las mismas reglas de annular ring para todas las vías. Las vías térmicas — que necesitan máxima sección de cobre para conducir calor — reciben el mismo tratamiento que las vías de señal, donde el breakout es tolerable.
Consecuencia: Reducción de la capacidad de disipación térmica. Un BGA con vías térmicas con breakout puede funcionar en pruebas de banco pero fallar en pruebas de temperatura extendida. He visto diseños donde el junction temperature del chip subía 8°C por encima de lo simulado porque las vías térmicas tenían breakout de 90°.
4. Ignorar el Efecto del Tamaño del Panel
Qué va mal: El diseñador no tiene en cuenta que los paneles grandes (18"×24" o superiores) tienen mayor expansión térmica y mayor drill wander que los paneles pequeños. Las reglas de annular ring que funcionan en un panel de 9"×12" pueden ser insuficientes en un panel de 21"×24".
Consecuencia: El mismo diseño puede tener tasas de breakout muy diferentes dependiendo del tamaño de panel que el fabricante utilice. Si cambias de fabricante y el nuevo usa paneles más grandes, tu tasa de scrap puede aumentar sin que cambie nada en el diseño.
5. Diseñar Vías en Pad sin Relleno
Qué va mal: El diseñador coloca vías dentro de pads de componentes BGA o QFN sin especificar via fill (relleno con resina epoxi y sobreplanarización). Durante el reflow, la soldadura se drena por las vías, dejando juntas vacías o con voids.
Consecuencia: Defectos de soldadura que no siempre detecta la inspección óptica automática (AOI). Los voids bajo el pad pueden causar fallos intermitentes por fatiga térmica después de 500-1000 ciclos. El via fill añade aproximadamente un 10-15% al coste de la placa, pero elimina un modo de fallo que cuesta mucho más en garantías y retrabajo.
Checklist: Verificación de Anillo Anular para Producción
La Interacción con Otros Parámetros DFM
El anillo anular no existe en el vacío. Cada decisión sobre el tamaño del pad afecta otros aspectos del diseño y la fabricación:
Espaciado entre pads (pad-to-pad clearance): Aumentar el diámetro del pad para ganar annular ring reduce el espacio entre pads adyacentes. En un array de vías con paso de 1.0 mm, pasar de pads de 0.60 mm a 0.70 mm reduce el espacio de 0.40 mm a 0.30 mm. Si tienes trazas pasando entre los pads, necesitas al menos 0.10 mm de espacio a cada lado de la traza — lo que limita la traza a 0.10 mm de ancho con pads de 0.70 mm. Es viable, pero apretado.
Solder mask dams (presas de máscara de soldadura): Entre dos pads de componente THT, la máscara de soldadura necesita un dam de al menos 0.10 mm para evitar puentes de soldadura. Si los pads son más grandes, el dam se reduce. Nuestra guía de máscara de soldadura cubre esto en detalle, pero la implicación directa es que un annular ring generoso en pads THT adyacentes puede crear problemas de solder mask que no esperabas.
Impedancia controlada: Los pads de vías en líneas de alta velocidad actúan como stubs capacitivos que degradan la integridad de la señal. Pads más grandes (más annular ring) aumentan la capacitancia parásita. Para señales por encima de 5 Gbps, la diferencia entre un pad de 0.55 mm y uno de 0.70 mm puede ser significativa — del orden de 0.1-0.2 pF, que se traduce en una degradación apreciable del ojo del diagrama. En estos casos, el backdrilling o el uso de microvías puede ser más apropiado que simplemente aumentar el annular ring.
Panelización: El método de panelización afecta el drill wander. El v-score genera menos tensión residual que el tab routing, pero el tab routing permite paneles más densos. Si tu diseño tiene requisitos estrictos de annular ring, el v-score es preferible porque reduce la deformación del panel durante la perforación. Nuestra guía de panelización profundiza en estas diferencias.
Annular Ring en PCBs Flexibles y Rígido-Flexibles
Las reglas cambian radicalmente en PCB flexibles. El material base (poliimida, típicamente) es más delgado y más elástico que el FR4, lo que significa que el drill wander es menor pero el tearout es más probable si la broca no está bien afilada.
En flex, los pads de vía suelen ser más pequeños porque el espesor del material es menor (típicamente 0.05-0.13 mm frente a 0.20-1.60 mm en rígido). Los taladros también son más pequeños — 0.10-0.20 mm es común. Pero la regla general sigue siendo la misma: annular ring de diseño = annular ring mínimo + tolerancia de registro.
La diferencia clave está en la tolerancia de registro. En flex, la poliimida se deforma menos que el FR4 durante el proceso de laminación, así que la desalineación entre capas es menor. Una tolerancia de ±0.05 mm es razonable para flex de 2 capas, comparada con ±0.075 mm para FR4 de 4 capas.
En rígido-flex, la zona de transición (donde el material flexible se une al rígido) es particularmente problemática. Las diferencias de CTE (coeficiente de expansión térmica) entre la poliimida y el FR4 generan tensiones que pueden causar tearout en los pads cercanos a la transición. IPC-2223 recomienda aumentar el annular ring en un 25-50% en las vías dentro de 2 mm de la zona de transición.
FAQ
Q: ¿Cuál es el annular ring mínimo para una vía de 0.3 mm en una PCB Clase 2?
Según IPC-2221, el annular ring mínimo en producto terminado para Clase 2 es 0.10 mm. Para diseño, debes sumar la tolerancia de registro del fabricante (típicamente ±0.075 mm), lo que da un annular ring de diseño de 0.175 mm y un diámetro de pad de 0.65 mm.
Q: ¿Cuándo es aceptable el breakout en un pad de vía?
IPC-A-600 permite breakout de hasta 90° del perímetro del pad en Clase 2. En Clase 3 no se permite breakout en pads de componente THT, pero se permite breakout de hasta 90° en vías de conexión entre capas si el annular ring restante es ≥0.13 mm. En Clase 1, el breakout puede llegar a 180°.
Q: ¿Qué tolerancia de registro de taladro debo asumir si no tengo datos del fabricante?
Para fabricación estándar en China, asume ±0.10 mm. Para fabricación de alta precisión (Clase 3, aeroespacial), asume ±0.05 mm pero verifica con el fabricante. Para paneles grandes (>18"×24") o diseños multicapa de 10+ capas, suma +0.025 mm a estos valores.
Q: ¿Puedo usar annular ring más pequeño en microvías láser?
Sí. Las microvías láser no tienen drill wander mecánico significativo, así que el annular ring de diseño puede ser tan pequeño como 0.075 mm para Clase 2 y 0.10 mm para Clase 3. Sin embargo, las microvías tienen otros modos de fallo (cracking en la esquina del pad) que requieren consideraciones de fiabilidad diferentes.
Q: ¿Cuánto cuesta el via fill y cuándo es obligatorio?
El via fill (relleno de vía con resina epoxi y sobreplanarización con cobre) añade aproximadamente un 10-15% al coste de la placa. Es obligatorio para vías en pad de componentes BGA/QFN, para vías que conectan con planos de potencia en diseños de alta corriente, y para cualquier diseño Clase 3 donde la soldadura pueda drenar por la vía durante el ensamblaje.
Q: ¿Cómo afecta el espesor de cobre al annular ring necesario?
Con cobre grueso (≥2 oz / 70 µm), el cobre resiste mejor el tearout durante la perforación, lo que permite en teoría usar annular rings ligeramente más estrechos. Sin embargo, la perforación en cobre grueso genera mayor desviación de broca, así que en la práctica el annular ring de diseño no se reduce. Para cobre de 3 oz o más, consulta específicamente con tu fabricante.
Q: ¿Es peor el breakout en pads THT que en pads de vía?
Sí, significativamente. Un breakout en un pad THT reduce la resistencia mecánica de la unión soldada en un 30-40% y la superficie de mojado de soldadura en proporción directa al ángulo de breakout. En pads de vía, el breakout solo afecta la conexión eléctrica, que se mantiene mientras quede cobre en contacto con la metalización del taladro. Por eso IPC-A-600 es más permisivo con breakout en vías que en pads de componente.
---
